Raspberry Pi 단일 보드 컴퓨터는 전자 제품을 조작하도록 설계된 소비자 제품에 적합하지만 여러 가지 방법으로 영구적으로 손상되기 쉽습니다.
우리는 Raspberry Pi에 심각한 해를 끼치지 않는 행동과 상황의 목록을 제시합니다. 즉시 알 수 없는 경우를 대비하여 Raspberry Pi를 계속 사용하려는 경우 Raspberry Pi에 절대 해서는 안 되는 일의 목록입니다.
목차
1. 라즈베리 파이 과열
이미지 출처: raspberrypi.com
보드 온도가 설정된 한도인 85℃(185°F)를 초과하면 작동하는 칩 조절 보호 기능으로 인해 과열로 인해 라즈베리 파이가 손상되는 것은 기술적으로 어렵습니다. 그러나 뜨거운 자동차나 기타 열 전도성 인클로저와 같은 극한 조건에서는 열로 인해 SoC 및 기타 구성 요소가 장기간에 걸쳐 상당한 손상을 입을 수 있습니다.
냉각은 뜨거운 조건에서 Raspberry Pi를 실행해야 하거나 오버클럭된 경우 고려해야 할 매우 중요한 요소입니다. 과열이 주요 관심사인 경우 Raspberry Pi를 시원하게 유지하는 방법에 대한 가이드를 살펴보세요.
2. 정전기 방전
이미지 출처: amphoto/Depositphotos
정전기 방전(ESD)은 전하를 띤 두 물체가 접촉할 때 그 사이에 전류가 전달되는 현상입니다. 정전기 방전의 가장 일반적인 원인은 정전기 축적입니다.
일반적으로 인간에게는 무해하지만 ESD는 민감한 전자 부품을 파손시킬 수 있습니다. 전기가 충전된 상태에서 Raspberry Pi의 전도성 부품을 만지면 Raspberry Pi가 손상될 수 있습니다. ESD 손상은 치명적이거나 잠재적일 수 있습니다. 잠재적인 오류의 경우 몇 주 또는 몇 달이 지나도 손상이 눈에 띄지 않을 수 있지만 장치의 수명이 확실히 단축되고 때때로 설명할 수 없는 결함이 발생할 수 있습니다.
적절한 정전기 방전(ESD) 예방 조치 없이 Raspberry Pi를 취급하면 민감한 구성 요소에 정전기 손상이 발생할 수 있습니다. Pi를 ESD로부터 보호하는 가장 쉬운 방법은 케이스에 보관하는 것입니다. 보드를 다루어야 할 경우 보드 가장자리만 만지십시오. 또한 ESD 매트와 ESD 손목 스트랩에 투자하는 것도 고려해 보세요.
3. 물리적 손상/액체 유출
이것은 매우 분명하지만 그럼에도 불구하고 언급할 가치가 있습니다. Raspberry Pi는 갑작스런 낙하, 큰 충격, 모든 종류의 물리적 공격으로부터 안전하도록 안전하게 보관하고 보호해야 합니다. 또한 특히 전원에 연결된 경우 액체는 Pi와 잘 맞지 않습니다. 라즈베리 파이에 물이 튀었을 경우, 전원을 연결하기 전에 완전히 건조되었는지 확인하세요.
보호용 플라스틱 또는 금속 케이스는 Raspberry Pi를 대부분의 물리적 손상으로부터 보호하고 액체로부터도 어느 정도 보호합니다.
4. 역극성
배터리나 전원 공급 장치와 같은 전원이 양극 단자와 음극 단자를 바꾼 상태로 연결되면 역극성이 발생합니다. 대부분의 다른 전자 장치와 달리 Raspberry Pi에는 역극성 보호 기능이 내장되어 있지 않습니다. 따라서 역극성으로 전원 공급 장치를 연결하면 구성 요소에 심각한 손상을 줄 수 있습니다.
이러한 이유로 Raspberry Pi에는 고품질 전원 공급 장치만 사용하는 것이 중요합니다. 맞춤형 전원 공급 장치를 제작하는 경우 전류가 올바른 방향으로 흐르도록 특별히 주의하십시오.
5. 과전압
Raspberry Pi에는 전압 서지로부터 어느 정도 보호 기능을 제공하는 TVS(과도 전압 억제) 다이오드가 함께 제공되지만 특정 모델에만 과전류를 처리하기 위한 재설정 가능 폴리퓨즈 기능이 있습니다. Pi 4와 Pi Zero에는 이 기능이 없습니다.
너무 많은 전력이 공급되면 다음을 통해 알림을 받을 수 있습니다. 마법의 연기 파이에서. 따라서 전원 공급 장치가 장치가 처리할 수 없는 전압에서 Raspberry Pi에 전류를 공급하지 않는 것이 매우 중요합니다. 또한 갑작스러운 전력 서지로부터 보호하기 위해 별도의 서지 보호기나 성능이 뛰어난 전원 공급 장치를 고려해야 합니다.
장치에 적절한 양의 주스를 공급하는 한 Raspberry Pi에 전원을 공급하는 다양한 방법 중에서 선택할 수 있습니다.
6. 단락 핀
이것은 라즈베리 파이를 죽이는 가장 일반적인 방법 중 하나이며 가장 쉬운 방법 중 하나이기도 합니다. 단락은 의도하지 않은 저저항 경로를 통해 전기가 흐를 때 발생하며, 이로 인해 과도한 전류가 회로를 통과하게 되어 일반적으로 부품 손상, 화재, 심지어 폭발까지 초래하는 나쁜 상황이 발생합니다.
단락은 라즈베리파이가 정상적으로 작동할 때 발생하는 현상이 아닙니다. 보드의 GPIO 핀을 사용할 때 피해야 할 문제입니다. 예를 들어 전원 핀(3.3V 또는 5V)을 접지 핀에 연결하면 Pi가 해당 경로를 통해 전류가 흐르도록 설계되지 않았기 때문에 단락이 발생합니다. 마찬가지로 3.3V 핀과 5V 핀을 단락시키면 Raspberry Pi가 빠르게 작동하지 않을 수 있습니다.
그렇습니다. GPIO 핀을 단락시켜 Raspberry Pi를 손상시키기 쉽습니다. Raspberry Pi의 핀을 사용하여 작업해야 하는 경우 먼저 전원을 끄는 것이 좋습니다. 또한 전원을 다시 연결하기 전에 배선을 세 번 확인해야 합니다.
7. GPIO 핀에 3.3V 이상 연결

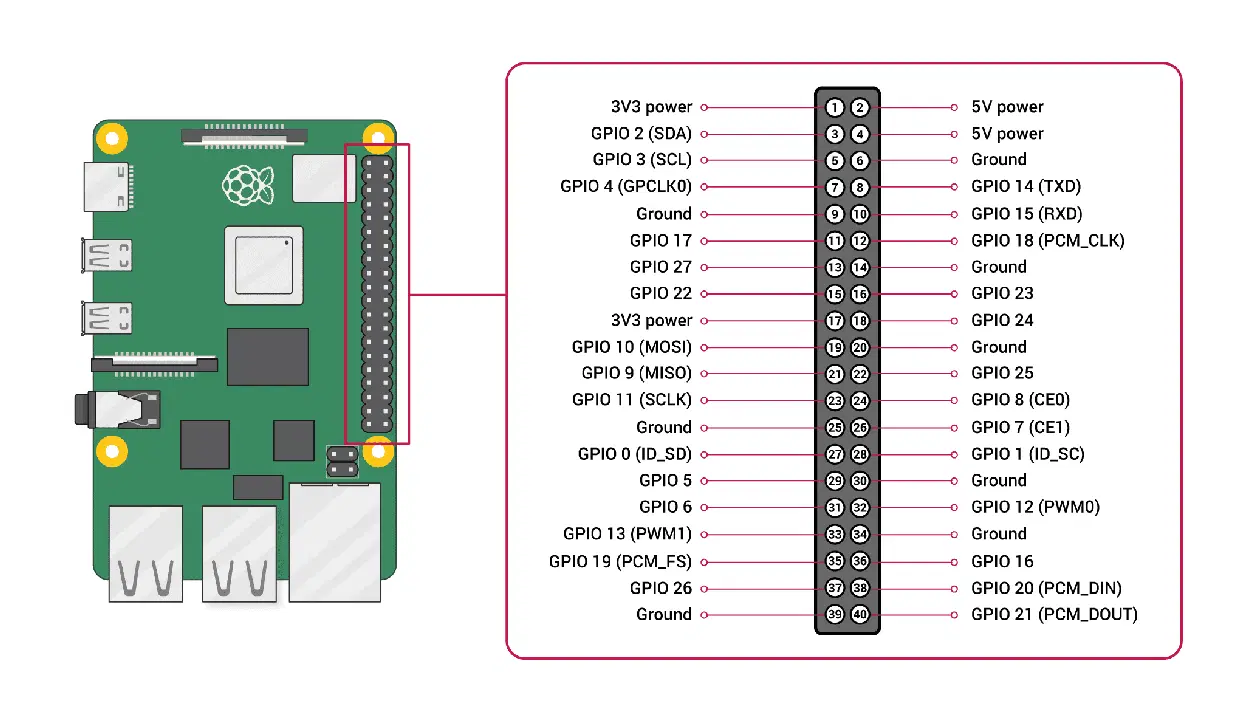

이미지 출처: raspberrypi.com
라즈베리파이의 40핀 헤더 전체를 GPIO(범용 입출력) 헤더라고 부르지만, 범용으로 표시된 핀은 26개뿐입니다. 이는 입력 또는 출력 핀으로 설정될 수 있으며 다양한 전자 프로젝트에 사용될 수 있음을 의미합니다.
이 GPIO 핀은 최대 3.3V 및 최소 0V에서 작동하도록 정격되었습니다. GPIO 핀에 3.3V보다 훨씬 더 많은 전압을 공급하면 Raspberry Pi를 빠르게 튀길 수 있습니다. Raspberry Pi의 전원이 켜져 있는 동안 5V 핀에 잠깐 연결해도 Raspberry Pi를 사용할 수 없게 됩니다.
8. GPIO 핀에서 너무 많은 전류를 끌어오는 문제
Raspberry Pi의 GPIO 핀(및 3v3 핀)에서 주변 장치에 전원을 공급할 때는 주의해야 합니다. 단일 GPIO 핀에서 약 16mA, 3.3V 전원 레일에서 총 51mA만 안전하게 끌어올 수 있습니다. 그보다 더 많이 그리려고 하면 칩의 흔적이 소실되고 영향을 받은 핀이 작동하지 않게 됩니다. 장시간 방치하면 보드 전체가 과열되어 소손될 수 있습니다.
대신 높은 전류 소모가 필요한 전자 부품에는 5V 전원 핀을 사용해야 합니다.
라즈베리 파이를 조심스럽게 다루세요
Raspberry PI는 내구성이 뛰어난 컴퓨터이며 적절하게 사용하면 최대 10년 동안 지속될 수 있습니다. 주변 장치를 연결하기 전에 필요한 예방 조치를 취하고 Raspberry Pi가 해당 구성에 맞는 환경에서 작동하는지 확인하는 한, Raspberry Pi가 가능한 한 오랫동안 지속된다는 것을 확신할 수 있습니다.
