MPLS 네트워크는 가장 널리 사용되는 WAN 서비스 유형 중 하나입니다. 그들은 매우 효율적이며 최고의 라우팅 네트워크와 교환 네트워크의 조합을 제공합니다. 특정 경로를 설정할 필요 없이 다른 모든 사이트에서 모든 사이트에 연결할 수 있는 완전 메시 서비스입니다. 그러나 그들은 여전히 다른 유형의 WAN 회로와 동일한 기본 기술을 사용하고 동일한 문제에서 저녁을 먹습니다. 특히 다른 WAN 회로와 마찬가지로 혼잡할 수 있으며 그럴 경우 성능이 크게 저하됩니다. 그런 이유로 그들을 면밀히 주시해야 합니다. 이것이 우리가 찾을 수 있는 MPLS 네트워크를 모니터링하는 최고의 도구를 소개하게 된 것을 기쁘게 생각하는 이유입니다.
주제의 핵심을 파헤치기 전에 먼저 MPLS 네트워크, 네트워크가 무엇인지, 작동 방식 및 다른 유형의 WAN 회로와 다른 점에 대해 간략하게 살펴보겠습니다. 그런 다음 모니터링 도구와 작동 방식에 대해 설명합니다. 이를 알면 특정 요구 사항에 가장 적합한 도구를 선택하는 데 도움이 될 수 있습니다. 마지막으로 MPLS 네트워크를 모니터링하는 최고의 도구에 대한 간략한 검토를 제공합니다.
목차
MPLS 네트워크 요약
먼저 MPLS가 무엇인지 봅시다. MPLS(Multi-Protocol Label Switching)는 서비스 유형이 아닙니다. 오히려 서비스 제공자가 다양한 유형의 서비스를 제공하는 데 사용하는 기술입니다. MPLS는 예를 들어 IPVPN 서비스나 메트로 이더넷 서비스에 사용할 수 있습니다.
“기존” 네트워크에서 트래픽을 처리하는 라우터는 두 지점 사이의 경로를 알 수 없습니다. 패킷은 목적지 주소로 표시되며 각 연속 라우터는 패킷을 보낼 최적의 다음 홉에 대해서만 알고 있습니다. 그것은 다음 홉이 그것으로 무엇을 할 것인지 알지 못하거나 신경 쓰지 않습니다. 이를 감안할 때 각 연속 라우터는 다음에 각 패킷을 보낼 위치에 대해 라우팅 테이블을 기반으로 결정을 내려야 합니다. 이것은 상상할 수 있지만 시간이 걸릴 수 있습니다.
MPLS 네트워크에서는 상황이 약간 다르게 작동합니다. 너무 기술적이지 않으면 MPLS 네트워크 두 지점 간의 경로가 미리 계산되어 각 라우터에 저장됩니다. 패킷이 네트워크에 들어오면 FEC(Forwarding Equivalence Class)라는 해당 대상에 대한 식별자가 표시됩니다. 거기에서 각 연속 라우터는 다음 홉의 주소를 찾기 위해 테이블에서 FEC를 조회하기만 하면 됩니다. 이것은 라우팅 결정을 내리는 것보다 훨씬 더 효율적입니다.
우리는 MPLS 네트워크와 네트워크가 어떻게 작동하는지, 무엇이 이를 그렇게 효율적으로 만드는지 설명하는 데 몇 시간을 보낼 수 있지만 모니터링에 관해서는 도움이 되지 않습니다. 지금은 네트워크 모니터링 도구가 작동하는 방식에 집중하겠습니다.
네트워크 모니터링 도구의 작동 방식
네트워크 모니터링 도구는 거의 항상 단순 네트워크 관리 프로토콜(SNMP)을 사용하여 마법을 수행합니다. 다소 오해의 소지가 있는 이름을 가지고 있지만 SNMP는 비교적 복잡한 프로토콜입니다. 약 30년 전에 도입된 이 통신 프로토콜의 핵심은 네트워크 관리자가 원격 위치에서 장치를 관리, 모니터링 및 진단할 수 있도록 하는 것입니다. 이 논의를 위해 프로토콜의 관리 측면을 무시하지만 SNMP의 모니터링 측면이 어떻게 작동하는지 살펴보겠습니다. 우리는 가능한 한 간단하고 비기술적인 것을 유지하려고 노력할 것입니다.
SNMP는 실제로 대부분의 네트워킹 장비의 펌웨어에 내장되어 있습니다. SNMP 지원 장치는 작동 매개변수 중 일부를 노출합니다. 그러면 적절하게 구성된 SNMP 모니터링 또는 관리 시스템이 액세스할 수 있습니다. 일부 매개변수는 읽기 전용이고 다른 매개변수는 수정할 수 있습니다. 모니터링을 위해 읽기 전용 매개변수가 관심 대상입니다. Object IDentifiers의 약어인 OID라고 합니다. MPLS 네트워크 모니터링의 맥락에서 이러한 OID 중 일부는 특히 흥미롭습니다. MPLS 라우터와 같은 SNMP 지원 네트워킹 장치에는 각 인터페이스에 대해 바이트 입력 및 출력 바이트를 계산하는 한 쌍의 OID가 있습니다.
모니터링 도구는 이러한 카운터를 읽고 인터페이스 트래픽을 초당 비트 수로 측정합니다. 그들이 하는 방법은 다음과 같습니다. 모니터링 시스템은 알려진 간격(가장 일반적으로 5분)으로 각 장치를 폴링하고 바이트 인 및 아웃 카운터 값을 읽고 데이터베이스 또는 파일 형식에 저장합니다. 그 다음부터는 수학일 뿐입니다. 카운터의 이전 값은 현재 값에서 빼서 5분 동안의 총 바이트 수를 제공합니다. 이 숫자에 8을 곱하여 비트 수를 구하고 300(5분 동안의 초 수)으로 나누어 지난 5분 동안의 평균 대역폭 사용률(초당 비트 수)을 구합니다. 이 정보는 또한 데이터베이스에 저장되고 시간 경과에 따른 변화의 그래프나 표를 그리는 데 사용됩니다.
여기서 한 가지 중요한 측면은 평균값을 얻는 것입니다. 실시간 실제 판독값이 아닙니다. 이것은 예를 들어 주어진 회로가 150초 동안 용량의 100%로 사용되고 150초 동안 사용되지 않을 수 있으며 50% 사용률을 표시할 수 있음을 의미합니다. 따라서 이 모니터링 시간은 현장 디버깅보다 장기적인 추세 분석에 더 적합합니다. 네트워크 트래픽 분석기 및 패킷 캡처 도구 더 적합합니다.
MPLS 네트워크 모니터링을 위한 도구
MPLS 기술을 사용하는 회로는 다른 기술을 사용하는 회로와 다르지 않습니다. 이러한 이유로 MPLS 네트워크에서는 다른 네트워크에서와 동일한 도구를 사용할 수 있습니다. MPLS 네트워크 모니터링을 위한 최고의 도구 목록에는 유료 도구와 무료 도구가 결합되어 있습니다. 일부 제품은 다른 제품보다 기능이 더 풍부하지만 기능이 많지 않은 제품이 좋지 않다고 가정하지 않습니다. 그것은 모두 다른 무엇보다 귀하의 필요에 달려 있습니다. 예를 들어, 예측 목적으로 과거 사용 데이터를 유지하려는 경우 경고 기능이 제한된 제품은 문제가 되지 않습니다.
1. SolarWinds 네트워크 성능 모니터(무료 평가판)
우리 목록은 많은 네트워크 관리자들 사이에서 잘 알려진 이름인 SolarWinds의 우수한 제품으로 시작합니다. 30개 이상의 완전한 기능을 갖춘 도구를 통해 이 회사는 거의 모든 요구 사항에 대한 솔루션을 제공합니다. 특히, SolarWinds는 예를 들어 최고 중 하나를 만드는 것으로 알려져 있습니다. NetFlow 수집기 및 분석기. SolarWinds는 다음과 같은 특정 요구 사항을 해결하는 우수한 무료 도구를 만드는 것으로도 알려져 있습니다. 서브넷 계산기 또는 TFTP 서버.

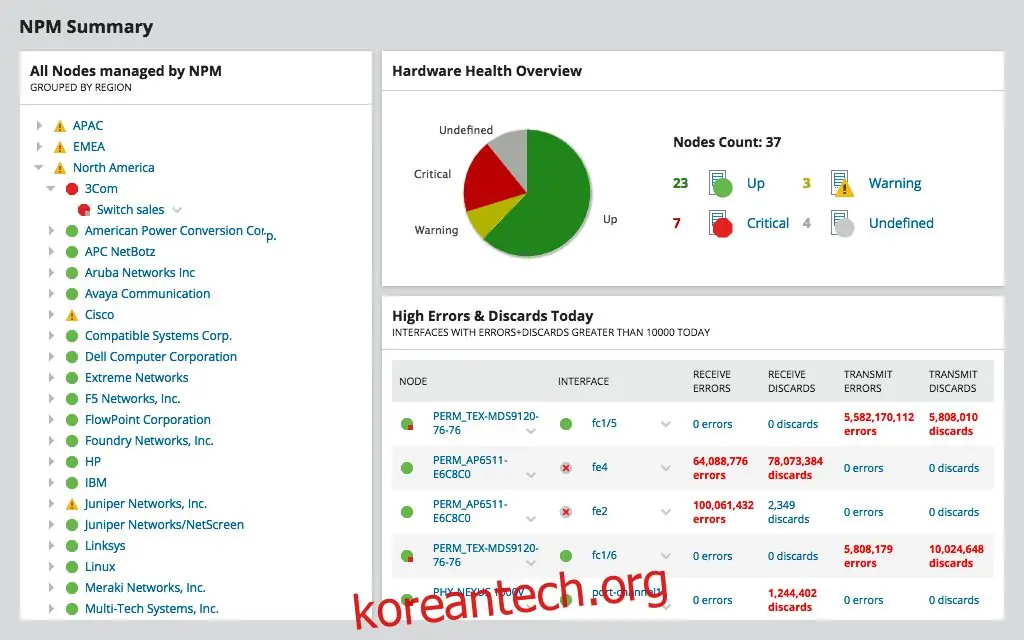

회사의 대표 제품인 SolarWinds 네트워크 성능 모니터또는 NPM 흔히 이라고 하는 은(는) 훌륭한 기능으로 가득 차 있으며 주요 기능 중 하나는 단순성입니다. 그러나 우리는 불완전한 것처럼 단순하다는 것을 의미하지 않습니다. 우리는 간단하고 쉬운 것을 의미합니다. 제품은 사용하기 쉽고 설치가 쉽습니다. 그것을 사용하는 방법을 배우기 위해 학교로 돌아갈 필요가 없습니다. 문서를 읽을 필요조차 없을 것입니다. 하지만 권장합니다. 이 도구는 또한 매우 유연하며 대시보드, 보기 및 차트를 마음대로 사용자 지정할 수 있습니다. 설정은 약간의 노력이 필요하며 몇 분 안에 모니터링을 시작할 수 있습니다. NPM은 또한 확장성이 뛰어나 가장 작은 네트워크에서 여러 사이트에 걸쳐 있는 거대한 기업 네트워크에 이르기까지 거의 모든 크기의 네트워크를 모니터링하는 데 사용할 수 있습니다.
무료 평가판: SolarWinds 네트워크 성능 모니터
SolarWinds 네트워크 성능 모니터는 네트워킹 장비를 주기적으로 폴링하여 인터페이스 카운터를 읽고 대역폭 사용률을 계산하며 시간 경과에 따른 발전을 보여주는 그래프로 표시합니다. 도구 구성은 쉽고 장치의 IP 주소를 지정한 다음 모니터링할 매개변수를 선택하기만 하면 됩니다. 자동 검색 엔진으로 초기 설정이 매우 쉽습니다. Solarwinds 네트워크 성능 모니터에는 많은 고급 기능도 있습니다. 예를 들어 네트워크 맵을 구축할 수 있습니다. 또한 속도 저하 문제를 해결할 때 편리한 기능인 두 장치 간의 중요한 경로를 표시할 수도 있습니다.
SolarWinds 네트워크 성능 모니터의 가격은 최대 100개의 모니터링되는 요소에 대해 $2,995부터 시작하며 모니터링되는 요소의 수에 따라 다릅니다. 제품을 구입하기 전에 먼저 사용해 보고 싶다면 SolarWinds에서 장치 무제한 30일 평가판을 무료로 다운로드할 수 있습니다.
2. PRTG

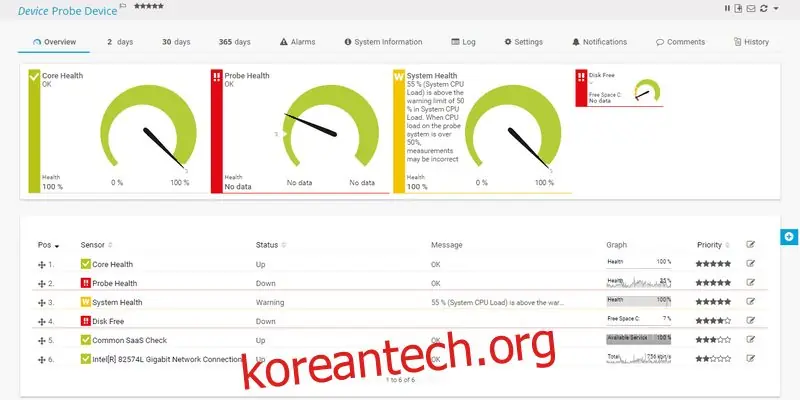

그만큼 Paessler 라우터 트래픽 그래퍼, 또는 PRTG는 설정하기 가장 쉽고 빠른 모니터링 도구 중 하나라고 주장합니다. Paessler에 따르면 몇 분 안에 가동할 수 있습니다. 제품의 속도와 설정 용이성의 일부는 자동 검색 기능에서 비롯됩니다. 설치 후 PRTG는 네트워크를 검색하고 찾은 구성 요소를 자동으로 추가합니다.
PRTG는 여러 사용자 인터페이스와 함께 제공됩니다. 이것은 도구의 또 다른 강점입니다. 기본 Windows 콘솔, Ajax 기반 웹 인터페이스 또는 Android 또는 iOS용 모바일 앱 중에서 선택할 수 있습니다. 그리고 모바일 앱은 플랫폼의 기능을 활용하며, 예를 들어 소프트웨어로 라벨에 인쇄되고 장비에 부착된 QR 코드를 스캔하여 상태를 빠르게 볼 수 있습니다. PRTG는 모니터링을 수행하기 위해 SNMP 이상을 사용하는 몇 안 되는 도구 중 하나입니다. 따라서 WMI, NetFlow 및 Sflow와 같은 프로토콜을 사용하여 대역폭 활용 외에도 더 많은 매개변수를 모니터링할 수 있습니다. 전반적으로 PRTG는 훌륭한 도구입니다.
3. ManageEngine OpManager
ManageEngine은 네트워크 관리 도구의 또 다른 잘 알려진 제조업체입니다. 그리고 ManageEngine OpManager 라우터, 스위치, 방화벽, 서버 및 가상 머신의 오류 및 성능을 모니터링할 수 있습니다. 네트워크 장치의 성능은 준실시간으로 모니터링되며 라이브 대시보드 및 그래프에서 볼 수 있습니다. 그러나 이 도구는 대역폭 활용에 그치지 않습니다. 패킷 손실, 오류 및 폐기와 같은 중요한 메트릭이 모니터링됩니다. 시스템은 또한 가용성, CPU 로드, 디스크 공간 및 메모리 활용과 같은 물리적 및 가상 서버의 성능 메트릭을 모니터링합니다.
예약, 사용자 정의 및 마음대로 내보낼 수 있는 100개 이상의 기본 제공 보고서를 통해 보고는 OpManager의 또 다른 최고의 기능 중 하나입니다. 이 소프트웨어는 무료, 필수 및 엔터프라이즈의 세 가지 버전으로 제공됩니다. 무료 버전의 경우 10개에서 엔터프라이즈의 경우 10,000개까지 모니터링할 수 있는 장치의 수와 기능 집합이 다르며 상위 버전에는 추가 고급 기능이 있습니다.
4. 선인장

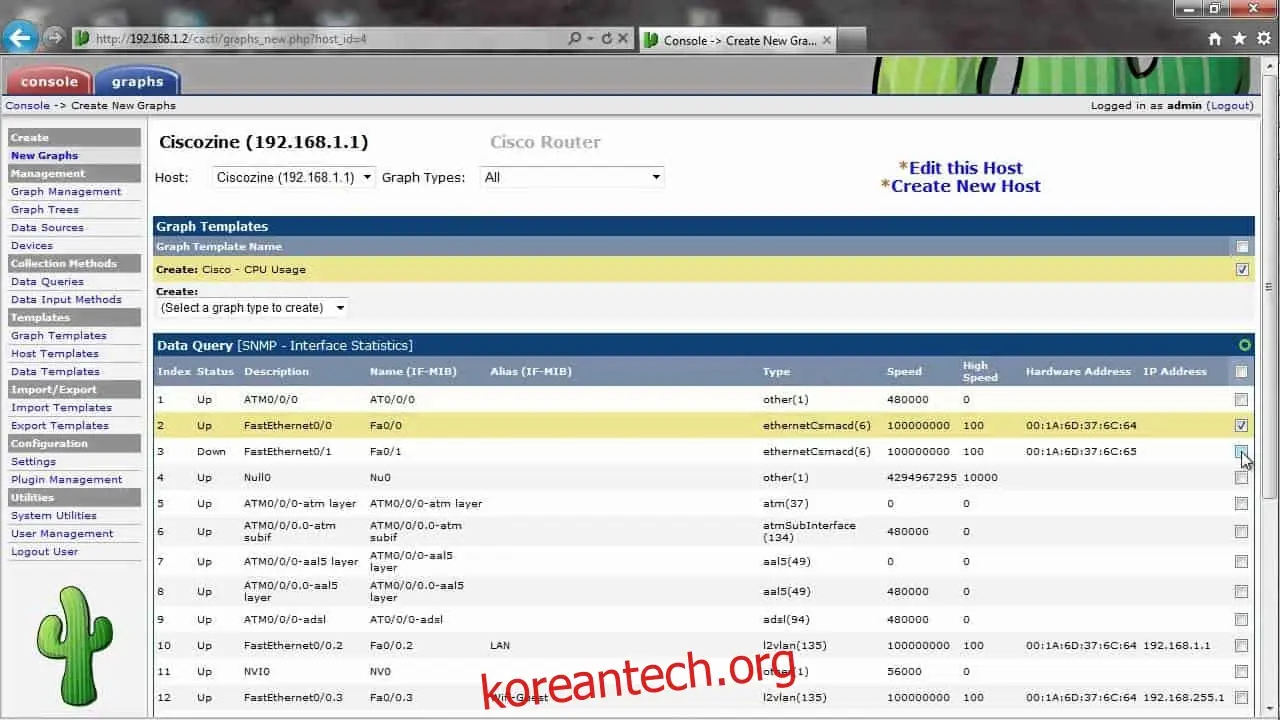

선인장 아마도 가장 많이 사용되는 가장 오래된 무료 및 오픈 소스 모니터링 플랫폼 중 하나일 것입니다. 일부 상용 제품만큼 기능이 풍부하지 않을 수도 있지만 여전히 우수한 도구입니다. 그리고 이 시스템이 20년 넘게 존재해 왔으며 여전히 거의 변하지 않고 있다는 사실은 그 가치를 증명합니다. 이 도구의 웹 기반 사용자 인터페이스는 빈티지 느낌이 나지만 잘 정리되어 있고 사용하기 쉽습니다. 시스템은 일반적으로 SNMP 폴링을 사용하지만 사용자 지정 스크립트를 고안하여 거의 모든 소스에서 데이터를 가져올 수 있습니다.
Cacti의 주요 장점은 장치를 폴링하고 웹 페이지에 데이터를 그래프로 표시하는 것입니다. 그리고 그것이 정말 잘 하는 동안, 그것이 할 수 있는 전부입니다. 하지만 알림이나 기타 추가 사항이 필요하지 않다면 제품의 심플하고 깔끔한 디자인이 딱 필요할 것입니다. 또한 이 소프트웨어는 오픈 소스이며 거의 전적으로 PHP 언어로 작성되었기 때문에 사용자 정의가 가능하며 필요한 기능을 추가하여 특정 요구에 맞게 조정할 수 있습니다.
Cacti의 가장 큰 장점 중 하나는 템플릿입니다. 예를 들어 이러한 장치에서 모니터링하려는 대부분의 요소가 이미 포함된 Cisco 스위치용 기본 제공 템플릿이 있습니다. 그리고 장치 템플릿 외에도 그래프 템플릿과 데이터 소스 템플릿도 있습니다. 함께 사용 가능한 다양한 템플릿을 사용하면 도구를 훨씬 쉽고 빠르게 구성할 수 있습니다. 적절한 템플릿이 아직 없는 경우 장치별 템플릿을 직접 사용자 정의할 수도 있습니다. 그리고 각 장치 제조업체의 웹사이트나 커뮤니티 중심의 선인장 포럼에서 다운로드할 수 있는 장치별 템플릿이 많이 있습니다.
5. 전망대

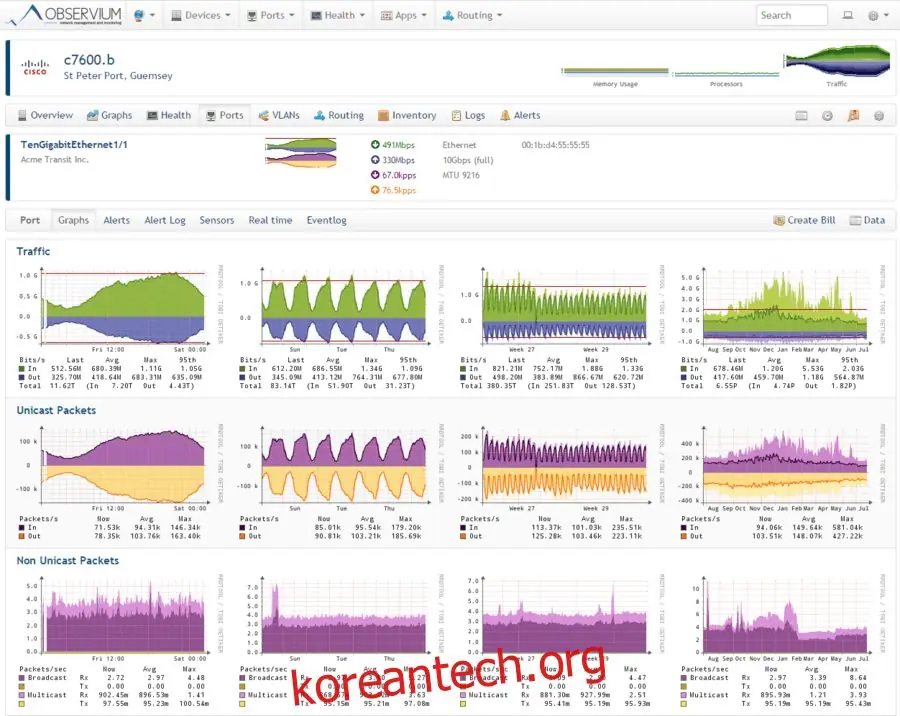

전망대 는 많은 기능을 갖춘 모니터링 플랫폼이며 주요 기능 중 일부는 유지 관리가 적고 자동 검색입니다. Cisco, Microsoft, Linux, HP, Juniper, Dell, FreeBSD, Brocade, Netscaler 및 NetApp을 비롯한 대부분의 주요 공급업체의 광범위한 장치 유형, 플랫폼 및 운영 체제를 지원합니다. 제품의 주요 목표는 네트워크의 상태와 상태를 보여주는 아름답고 직관적이며 단순하지만 강력한 사용자 인터페이스를 사용자에게 제공하는 것입니다.
Observium은 대역폭 모니터링보다 더 많은 것을 제공합니다. 예를 들어 회계 시스템은 95번째 백분위수 또는 전송된 총 바이트에서 총 월간 대역폭 사용량을 측정합니다. 또한 사용자 정의 임계값이 있는 경고 기능이 있습니다.
Observium은 Linux에서만 사용할 수 있습니다. 설정하기 쉽고 거의 자동으로 구성됩니다. 주요 단점은 일부 사람들에게 도전이 될 수 있는 소프트웨어를 구하는 것입니다. Observium 웹사이트에 명확하게 레이블이 지정된 다운로드 페이지 대신에 다양한 Linux 배포판에 대한 자세한 설치 지침을 찾을 수 있습니다. 각 지침 세트에는 해당 배포에 대한 패키지를 가져오는 링크가 포함되어 있습니다. 이상하지만 실제로는 많은 의미가 있으며 사용자가 특정 배포판에 적합한 패키지를 다운로드하도록 안내합니다.
6. 나기오스
나기오스 두 가지 버전으로 제공됩니다. 첫째, 다운로드할 수 있고 누구나 사용할 수 있는 Nagios Core라는 무료 오픈 소스 버전이 있습니다. Nagios XI라는 상용 제품도 있습니다. 이 상용 제품에는 더 많은 기능이 있지만 둘 다 동일한 핵심 엔진을 공유합니다. 이것은 물론 기능 제한 내에서 무료 버전을 매우 강력한 도구로 만듭니다. Nagios의 원래 목적은 위 또는 아래 모니터링이었지만 많은 장치의 작동 매개변수를 쉽게 모니터링할 수 있는 도구로 발전했습니다.
Nagios, 특히 오픈 소스 버전의 가장 좋은 기능 중 하나는 커뮤니티 지원입니다. 특히 커뮤니티 기반 제품의 경우 인상적입니다. 또한 커뮤니티에서 개발한 여러 플러그인, 프런트 엔드 및 추가 기능을 Nagios 웹 사이트에서 직접 사용할 수 있습니다. MPLS 모니터링을 포함하여 더 많은 기능을 원하면 대역폭 모니터링 및 기타 몇 가지 유용한 기능을 제공하는 유료 Nagios XI를 선택해야 합니다. 이 도구로 무엇을 할 수 있는지 직접 확인하려면 Nagios XI의 무료 평가판 버전을 사용할 수 있습니다.
7. 왓츠업 골드
WhatsUp 골드 Ipswitch에서 제공하는 또 다른 도구는 잠시 동안 사용되었습니다. 이 도구의 주요 기능은 운영 매개변수가 아닌 시스템 가용성을 모니터링하는 데 사용되었습니다. 여기에서 그 이름이 유래했습니다. WhatsUp Gold는 현재 진행 중인 것과 그렇지 않은 것을 구분하는 데 사용됩니다. 가장 큰 장점 중 하나는 이메일 및 SMS를 포함한 다양한 방법을 사용하여 경고를 전송하도록 구성할 수 있는 최고의 경고 시스템 중 하나를 가지고 있다는 것입니다.
오늘날 WhatsUp Gold는 장치의 작동 및 작동 중지 상태를 모니터링하는 것 이상을 수행합니다. 대역폭 사용량을 측정하고 서비스가 응답하는지 확인할 수 있는 진정한 모니터링 플랫폼입니다. 예를 들어 Exchange 및 SQL 서버, Active Directory, IIS 및 Apache 웹 서비스의 가용성을 모니터링합니다. 또한 서버 팜이 클라우드 기반인 경우 WhatsUp Gold를 사용하여 AWS 또는 Azure 설치를 모니터링할 수도 있습니다.
8. 자빅스
목록의 마지막은 또 다른 오픈 소스 제품입니다. 자빅스. 이 도구는 상업용 제품에서 기대할 수 있는 것과 매우 흡사한 매우 전문적인 모양과 느낌을 가지고 있습니다. 그러나 보기 좋은 웹 기반 인터페이스가 유일한 장점은 아닙니다. 이 제품은 또한 인상적인 기능 세트를 자랑합니다. Zabbix는 네트워킹 장비뿐만 아니라 대부분의 네트워크 연결 장치를 모니터링합니다. 예를 들어 서버를 모니터링하려는 경우에도 탁월한 옵션이 될 수 있습니다.
Zabbix는 장치 모니터링을 위해 SNMP와 IMPI(지능형 플랫폼 모니터링 인터페이스)를 모두 사용합니다. 이를 사용하여 대역폭, 장치 CPU 및 메모리 사용률, 일반 장치 상태 및 구성 변경 사항을 모니터링할 수 있습니다. 또한 Zabbix는 이메일 또는 SMS 알림을 보낼 뿐만 아니라 로컬 스크립트를 실행하는 완벽하고 완벽하게 사용자 정의 가능한 알림 시스템을 갖추고 있습니다.
