네트워크를 문서화하는 것은 중요합니다. 우리 모두는 그것을 알고 있습니다. 그리고 이미지는 천 단어의 가치가 있기 때문에 가질 수 있는 최고의 네트워크 문서는 네트워크 다이어그램입니다. 네트워크 다이어그램에 너무 많은 정보를 담을 수 있으므로 최고의 문제 해결 도구 중 하나입니다. 관리자가 결함 위치를 정확하게 찾아내는 데 도움이 되는 경우가 많습니다. 그러나 일반적으로 건물을 짓기 전에 수행되는 주택 계획과 달리 네트워크 다이어그램은 네트워크가 배치된 후에 수행되는 경우가 많습니다. 때로는 훨씬 나중에.
기존 네트워크의 훌륭한 토폴로지 다이어그램을 만들려면 적절한 도구를 사용해야 합니다. 유일한 문제는 거기에 많은 것들이 있다는 것입니다. 너무 많아서 자신에게 맞는 것을 선택하는 것이 압도적일 수 있습니다. 오늘은 최고의 네트워크 토폴로지 매핑 도구 및 소프트웨어를 살펴보겠습니다.
일반적인 네트워크 문서에 대한 논의로 시작하겠습니다. 그것이 무엇이며 왜 중요한지 살펴보겠습니다. 또한 다양한 유형의 문서에 대해서도 논의할 것입니다. 그리고 다양한 유형의 문서가 있는 것처럼 다양한 유형의 도구가 있습니다. 이 문서의 목적을 위해 기본적으로 두 가지 유형이 있습니다. 이것들을 살펴보겠습니다. 마지막으로 가장 중요한 것은 정보 수집과 같은 힘든 작업의 대부분을 수행하는 경향이 있기 때문에 가장 흥미로운 기술 매핑 도구부터 시작하여 각 범주에서 찾을 수 있는 최고의 도구입니다. 너. 대부분의 작업을 수행하는 비용으로 더 멋진 다이어그램을 만드는 데 도움이 되는 도구 유형인 최고의 네트워크 다이어그램 도구에 대한 리뷰를 마치겠습니다.
목차
네트워크 문서화 정보
모든 사람은 네트워크 토폴로지 다이어그램이 필요한 이유가 있습니다. 그러나 일부는 다른 것보다 더 일반적입니다. 가장 중요하고 가장 일반적인 것은 모든 시스템이 문서만큼 훌륭하다는 사실에서 비롯됩니다. 그리고 시스템이 컴퓨터 네트워크일 때 토폴로지 다이어그램은 아마도 최고의 문서 유형일 것입니다. 토폴로지 다이어그램에는 수많은 정보가 포함될 수 있습니다. 그들은 일반적으로 각 장비가 무엇인지, 모든 것이 어떻게 상호 연결되어 있는지 알려주고 종종 IP 주소 또는 기타 구성 매개변수와 같은 추가 세부 정보를 포함합니다.
네트워크 토폴로지 맵 다이어그램은 또한 귀중한 문제 해결 도구입니다. 네트워크에 문제가 있는 경우 문제가 발생하면 기쁠 것입니다. 예를 들어 워크스테이션과 서버 간의 성능 저하에 대한 보고가 있다고 가정해 보겠습니다. 네트워크 다이어그램을 사용하면 경로에 있는 장치를 신속하게 파악하여 문제 해결을 위한 출발점을 제공할 수 있습니다.
어떤 사람들은 네트워크 토폴로지 다이어그램이 필요하지 않다고 말할 것입니다. 결국 관리자가 네트워크에 대해 가지고 있는 정신적 이미지를 능가하는 것은 없습니다. 이것은 어느 정도 사실일 수도 있지만, 또한 위험한 전망이기도 합니다. 시간이 지남에 따라 우리는 작은 세부 사항을 잊을 수 있습니다. 중국인들은 가장 가벼운 잉크가 가장 좋은 기억보다 낫다고 말합니다. 5년 된 네트워크가 어떻게 되었는지에 대한 정신적인 그림은 아직 꽤 가지고 있을 수 있지만 세부 사항을 모두 기억하지 못할 수도 있습니다. 설상가상으로 다른 관리자가 알 수 없는 변경을 수행했을 수 있습니다.
문서화는 모든 것을 추적하는 가장 좋은 방법이며 네트워크와 관련하여 토폴로지 맵은 확실히 최고의 문서 유형입니다. 그러나 네트워크는 삶의 다른 대부분과 마찬가지로 진화하고 변화는 지속적이지는 않더라도 정기적으로 이루어집니다. 장치가 추가되고 회로가 업그레이드되고 구성이 수정됩니다. 이러한 모든 변경 사항은 문서화되어야 합니다. 설명하는 네트워크와 마찬가지로 네트워크 토폴로지 맵은 계속 진행 중인 작업이어야 하며 최신 상태로 유지하기 위해 세심한 주의를 기울여야 합니다. 오래된 다이어그램으로 네트워크 문제를 디버그하려고 시도하는 것보다 더 실망스러운 것은 없습니다.
다양한 유형의 도구
네트워크 토폴로지 매핑 및 다이어그램 도구는 매우 다양합니다. 그 중 일부는 네트워크 관리자의 다양한 요구 사항과 관련이 있습니다. 그러나 더 중요한 것은 그들이 정확히 무엇인지에 대해 커뮤니티 사이에 실제로 합의가 없다는 것입니다. 일부 공급업체는 이를 단순히 과거의 제도용 테이블, 사각형, 자 및 샤프펜슬을 대체할 수 있는 제도 보조 도구로 봅니다. 다른 사람들에게는 장치를 자동으로 검색하고, 상호 연결을 구성하고, 구성을 다운로드하는 등의 작업을 수행하는 고급 소프트웨어이므로 사용자에게 남은 작업은 거의 없습니다. 다른 사람들은 아직 이를 매우 고급 기능의 완전한 관리 시스템으로 보고 있습니다. 우리의 목적을 위해 토폴로지 매핑 도구와 그리기 도구라는 두 가지 기본 유형의 도구를 식별했습니다.
토폴로지 매핑 도구
토폴로지 매핑 도구는 일반적으로 네트워크 토폴로지 맵을 그리는 데 도움이 되는 것 이상을 수행합니다. 일부는 SNMP 및/또는 CDP(Cisco Discovery Protocol)와 같은 기타 프로토콜을 사용하여 장치를 폴링하고 상호 연결을 검색할 수 있습니다. 그들은 해당 정보를 사용하여 네트워크의 그래픽 표현인 네트워크 토폴로지 맵을 자동으로 구축합니다.
이러한 도구를 사용하면 엄청난 시간을 절약할 수 있지만 완벽함과는 거리가 멀 수 있으며 도면을 수동으로 편집해야 하는 경우가 많습니다. 예를 들어 건물 평면도에 토폴로지 맵을 오버레이할 수 있습니다. 이를 위해 대부분의 토폴로지 매핑 도구에는 일부 편집 기능이 포함되어 있습니다. 다른 도구를 사용하면 생성된 다이어그램을 내보내고 선택한 보다 일반적인 그리기 도구를 사용하여 편집할 수 있습니다.
이 범주의 고급 도구는 문서 시스템보다 관리 시스템과 유사합니다. 이를 사용하여 장치 상태 및 성능을 모니터링할 수 있습니다. 어떤 경우에는 도구 내에서 바로 장치를 관리할 수도 있습니다.
네트워크 다이어그램 도구
두 번째 유형의 도구는 네트워크 그리기 도구입니다. 네트워크 맵의 실제 그리기에만 도움이 된다는 점에서 이전 범주의 도구와 다릅니다. 연구를 수행하고 상호 연결을 파악해야 합니다. 그것들은 본질적으로 제도 테이블과 그리기 도구 세트의 컴퓨터 버전입니다. 하지만 그 작은 설명에 속지 마십시오. 이것들은 확실히 쓸모없는 도구가 아닙니다. 그리고 과거에 수동 제도를 해본 적이 있고 지금은 컴퓨터에서 그것을 하는 사람이라면 그것이 얼마나 더 실용적인지 말할 것입니다.
고급 도구 중 일부는 단순한 제도 이상의 매우 흥미로운 기능을 제공합니다. 도면의 특정 개체를 클릭할 때 수행할 작업을 스크립트로 작성할 수 있는 기능. 영리한 관리자는 이러한 도구를 관리 시스템으로 전환할 수 있습니다. 예를 들어, 장치를 클릭하면 장치에 대한 터미널 연결이 열리거나 데이터베이스에서 가장 최근의 구성 파일을 가져오도록 네트워크 토폴로지 맵을 설정할 수 있습니다.
최고의 토폴로지 매핑 도구
우리는 우리가 찾을 수 있는 최고의 네트워크 토폴로지 매핑 도구 중 일부를 위해 시장을 샅샅이 뒤졌습니다. 일부는 “단순한” 토폴로지 매핑 도구이지만 다른 일부는 모니터링 도구로 전환하는 확장 기능이 있습니다. 그러나 이 목록에 포함되려면 네트워크 토폴로지 매핑 프로세스를 자동화하는 하나 이상의 주요 기능이 포함되어야 합니다.
1. SolarWinds 네트워크 토폴로지 매퍼(무료 평가판)
SolarWinds는 네트워크 관리 도구 분야에서 확고한 명성을 얻었습니다. 지난 20년 동안 회사는 몇 가지 우수한 네트워크 관리 도구를 만들었습니다. 주력 제품인 네트워크 성능 모니터는 최고의 SNMP 모니터링 도구 중 하나입니다. 그러나 이 회사는 무료 도구로도 유명합니다. 일반적으로 네트워크 관리자의 특정 요구 사항을 해결하는 더 작은 도구입니다. 이러한 무료 도구의 예로는 서브넷 계산기 또는 syslog 서버가 있습니다.

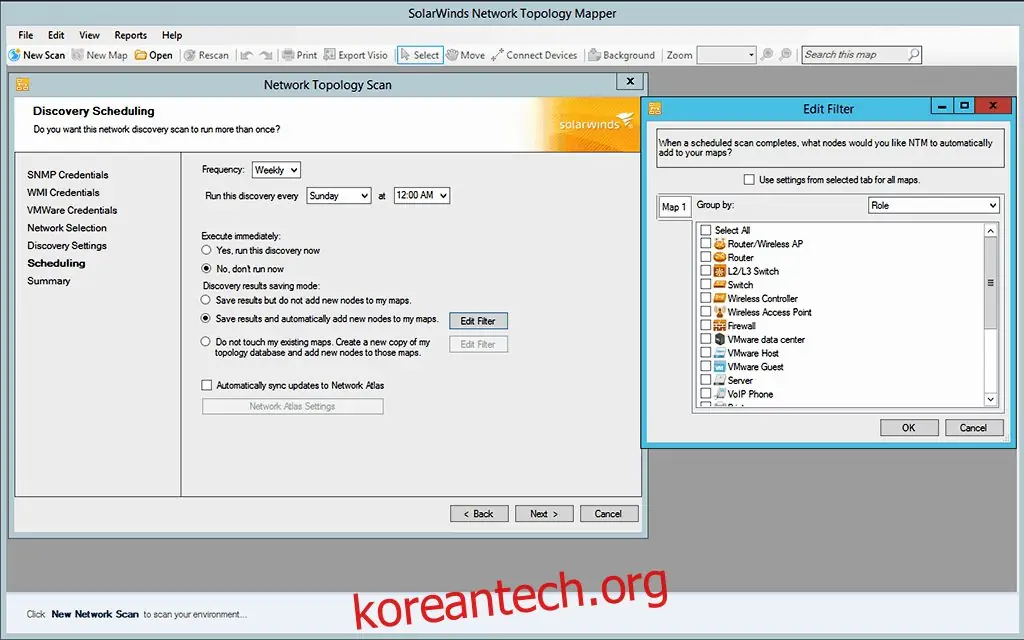

SolarWinds 네트워크 토폴로지 매퍼(NTM이라고도 함)는 얼마 전에 SolarWinds가 인수한 비교적 오래된 도구인 LanSurveyor의 진화입니다. 이 도구는 LAN, WAN 또는 둘 다를 자동으로 검색하고 포괄적이고 보기 쉽고 이해하기 쉬운 네트워크 토폴로지 다이어그램을 생성할 수 있습니다. 이러한 다이어그램은 일반적으로 레이어 2 및 레이어 3 정보를 통합합니다. NTM은 토폴로지 데이터베이스라는 혁신적인 개념을 사용합니다. 네트워크 스캐닝 프로세스는 토폴로지 다이어그램을 생성하는 데 사용되는 이러한 데이터베이스를 채웁니다. 네트워크를 한 번 스캔하여 다양한 맵을 구축할 수 있으므로 시간과 리소스를 절약할 수 있습니다.
SolarWinds Network Topology Mapper의 또 다른 장점은 다이어그램을 자동으로 최신 상태로 유지할 수 있다는 것입니다. 네트워크를 정기적으로 다시 스캔하여 토폴로지의 변경 사항과 새 장치를 찾아 기존 다이어그램에 새 정보를 추가합니다. 이 제품은 네트워크 보안에도 도움이 될 수 있습니다. 예를 들어 네트워크에 연결된 불량 장치를 감지할 수 있습니다.
더욱이 이 도구는 PCI/DSS 및 기타 규정 준수 요구 사항을 지원할 수 있습니다. 그리고 네트워킹 장비 재고 관리 시스템으로 사용할 수 있습니다. 그리고 도구의 토폴로지 다이어그램을 다른 사람들과 공유하려는 경우 비즈니스 다이어그램의 표준인 Microsoft Visio 형식으로 내보낼 수 있습니다.
SolarWinds Network Technology Mapper는 1,495달러에 판매되며, 이것이 여러분을 위해 할 수 있는 모든 것을 고려하면 그리 많지 않습니다. 제품을 구매하기 전에 사용해 보고 싶다면 14일 무료 평가판을 이용할 수 있습니다.
2. 인터매퍼

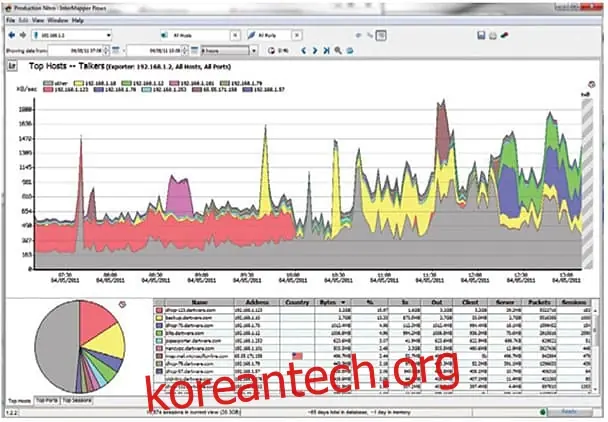

Help Systems의 Intermapper는 Windows, Mac 및 Linux에서 사용할 수 있는 흥미로운 도구입니다. 이 도구는 이전 도구와 마찬가지로 모든 물리적 및 가상 장비를 자동으로 검색하여 모든 상호 연결을 보여주는 지도에 배치합니다. 그 후에는 실제 네트워크를 더 잘 묘사하기 위해 맵을 편집하기만 하면 됩니다. 예를 들어 레이아웃을 변경하거나 아이콘을 사용자 정의하거나 배경 이미지를 변경할 수 있습니다.
Intermapper는 토폴로지 매핑 도구일 뿐만 아니라 꽤 좋은 모니터링 솔루션이기도 합니다. 더 나은 네트워크 모니터링 도구 중 일부와 경쟁하지 않을 수 있지만 몇 가지 고유한 기능이 있습니다. 예를 들어 장치의 상태를 강조하는 라이브 색상 코딩 및 애니메이션이 있습니다. 예를 들어, 장치 아이콘의 색상은 녹색(모두 양호)에서 노란색(경고), 주황색(경고), 빨간색(아래쪽)으로 바뀝니다. 마찬가지로 애니메이션 트래픽 표시기는 트래픽이 미리 정의된 임계값을 초과하는 세그먼트에 대해 경고합니다.
Intermapper는 10개 장치로 제한되는 무료 버전으로 사용할 수 있습니다. 대규모 설치의 경우 연간 구독 또는 영구 라이선스 중에서 선택할 수 있습니다. 가격은 검색, 매핑 및 모니터링되는 장치의 수에 따라 다릅니다. 30일 무료 평가판도 사용할 수 있습니다.
3. 넷프로브

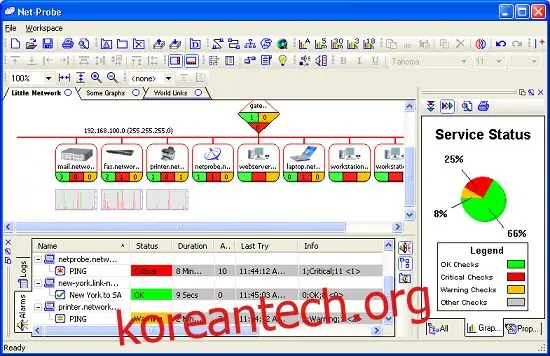

목록에 있는 이전 제품과 마찬가지로 NetProbe는 네트워크 토폴로지 매핑 이상의 기능을 제공합니다. 실제로 게시자는 이를 “실시간 장치 모니터링 도구”라고 부릅니다. 그리고 이것이 실제로 무엇인지입니다. 이 도구는 네트워크에 연결된 모든 장치를 실시간으로 모니터링합니다. 독립 실행형 응용 프로그램 또는 웹 인터페이스를 통해 사용할 수 있는 풍부한 그래픽 사용자 인터페이스가 있습니다.
NetProbe의 그래픽 레이아웃에는 장치 이상의 것이 포함되어 있습니다. 경보 및 추적 장치도 통합되어 있습니다. 모든 도면 요소는 모니터링되는 환경을 간단하고 빠르며 깔끔하게 표현하기 위해 가능한 한 단순하게 유지되었습니다. 장치 자동 감지는 이 도구의 또 다른 뛰어난 기능입니다. 그리고 네트워크를 스캔하여 장치를 감지하고 다이어그램에 추가하지만 이것이 전부는 아닙니다. 또한 각 장치와 관련된 알람 및 그래프를 자동으로 추가합니다.
NetProbe는 8개의 장치만 허용하는 무료 표준 라이선스에서 최대 400개의 장치에 적합한 엔터프라이즈 라이선스에 이르기까지 4가지 라이선스 계층으로 제공됩니다.
4. 네트워크 메모장

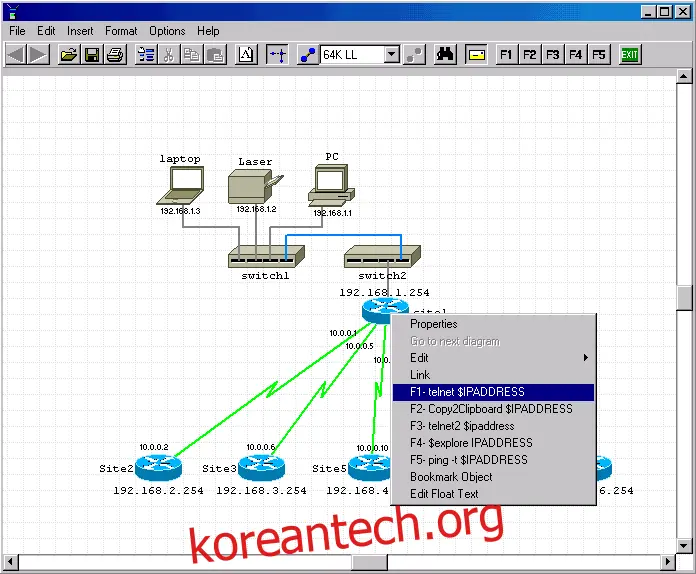

이 범주 또는 다음 범주에 네트워크 메모장을 포함해야 하는지 확실하지 않았습니다. 말 그대로 그리기 도구입니다. 그러나 제품이 이 목록의 다른 도구와 비슷하게 작동하도록 하는 유용한 추가 기능을 사용할 수 있습니다. 먼저 그리기 도구로. 여기에는 다중 페이지 다이어그램, 사용자 정의 모양, 그룹화 및 잠금을 포함하여 일반적으로 기대할 수 있는 모든 기능이 있어 기존 모양을 결합하여 새 모양, 자동 정렬 및 템플릿을 생성할 수 있습니다.
그러나 우리가 말했듯이 이것이 이 범주에 포함된 이유입니다. 네트워크 메모장은 추가 기능을 사용하기 시작할 때 대부분의 성능을 얻습니다. 가장 흥미로운 것 중 하나는 의심할 여지 없이 일종의 자동 검색 유틸리티인 CDP Neighbor Tool입니다. 이 추가 기능은 CDP(Cisco Discovery Protocol)를 사용하여 장치 상호 연결을 자동으로 식별하고 문서화합니다. 다이어그램에서 장치를 마우스 오른쪽 버튼으로 클릭하고 “이웃 검색”을 선택하기만 하면 애드온이 SNMP 프로토콜을 사용하여 장치의 CDP 테이블에서 데이터를 가져오기만 하면 됩니다. 선택한 장치와 상호 연결 인터페이스에 연결된 모든 장치 목록이 표시됩니다. 이어서 “붙여넣기” 버튼을 클릭하면 누락된 연결된 개체가 다이어그램에 추가됩니다.
네트워크 메모장은 기능이 축소된 프리웨어 버전 또는 30일 평가 기간이 만료되면 18영국 파운드에 구입할 수 있는 전문가 버전으로 사용할 수 있습니다. 그 가격에, 그 기능을 고려하면 꽤 좋은 거래입니다.
네트워크 다이어그램 생성/편집을 위한 최고의 도구
다음은 과거의 제도 테이블 도구를 대체하기 위한 더 단순한 그리기 도구입니다. 우리는 단순하다고 말하지만 그 중 일부는 실제로 매우 복잡하고 기능이 풍부합니다. 이러한 도구는 네트워크의 토폴로지 맵을 그리는 데 도움이 되지만 배경 정보를 제공하고 장치 간의 상호 연결 및 관계를 직접 그려야 합니다. 목록에는 광범위한 CAD 도구와 고도로 전문화된 네트워크 토폴로지 제도 도구가 혼합되어 있습니다.
5. 마이크로소프트 오피스 비지오

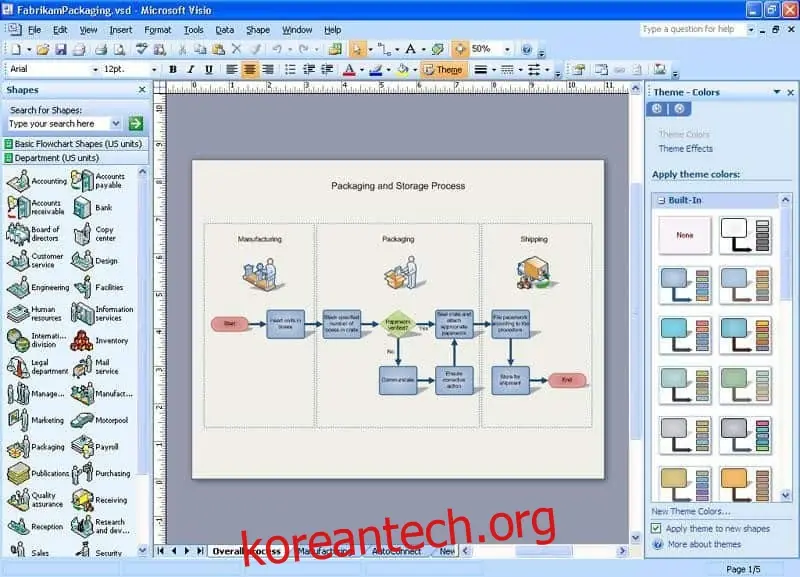

Microsoft Office Visio, 더 간단히 말해 Visio는 한동안 사실상의 표준이었기 때문에 비즈니스 그리기 도구에 대해 이야기하기 어렵습니다. 이 소프트웨어는 1992년에 소개되었으며 2000년 Microsoft Office 제품군의 선택적 구성 요소로 통합되면서 Microsoft에 인수되었습니다.
Visio의 주요 차별화 기능은 개체 스텐실을 드로잉에 개체를 추가하는 기본 방법으로 사용한다는 것입니다. 네트워크 장비 또는 네트워크 기호를 위한 많은 것을 포함하여 제품에 바로 내장된 모든 종류의 사용을 위한 스텐실 세트가 있습니다. 또한 예를 들어 Cisco Systems와 같은 많은 주요 제조업체는 네트워크 다이어그램에서 사용할 수 있는 사용자 지정 모양이 포함된 다운로드 가능한 Visio 스텐실을 제공합니다.
Visio의 가격 구조는 복잡하며 Microsoft Office의 구성 요소로 구입하든 독립 실행형 제품으로 구입하든 가격이 다릅니다. $5/월부터 시작하는 온라인 전용 옵션 또는 $15/월부터 시작하는 로컬 설치 제품으로 사용할 수 있습니다. 이 가격은 1년 약정 기준입니다.
6. 디아

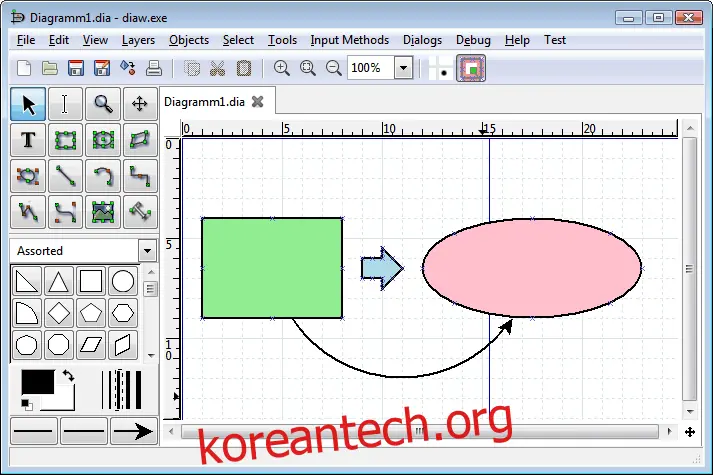

Dia는 Visio와 매우 유사한 무료 오픈 소스 도구입니다. 일부는 감히 Visio 클론이라고 부릅니다. 비즈니스에 관심이 있는 사용자를 위해 목록에 포함시켰습니다. Dia는 한푼도 지출하지 않고 Visio의 모양과 느낌과 많은 기능을 제공합니다. 이 도구는 분명히 Visio를 기반으로 하지만 기능 집합이 약간 줄어들었습니다. 그러나 이 제품에 없는 대부분의 Visio 기능은 네트워크 토폴로지 다이어그램을 만드는 데 실제로 필요하지 않습니다.
Dia는 더 많은 템플릿과 마찬가지로 스텐실을 사용하고 네트워킹 장비 스텐실을 사용할 수 있습니다. 이를 사용하여 만든 다이어그램은 사용자 지정 XML 형식으로 저장할 수 있으며 EPS, SVG, XFIG 및 PNG와 같은 여러 다른 벡터 또는 비트맵 형식으로 내보낼 수도 있습니다. 도구에서 대부분 누락된 것은 Visio 형식에서 가져오고 내보내는 방법입니다. Dia는 GPL 라이선스에 따라 배포되며 무료로 제공됩니다. Linux, Unix, OS X 및 Windows에서 사용할 수 있습니다.
7. 랜플로우

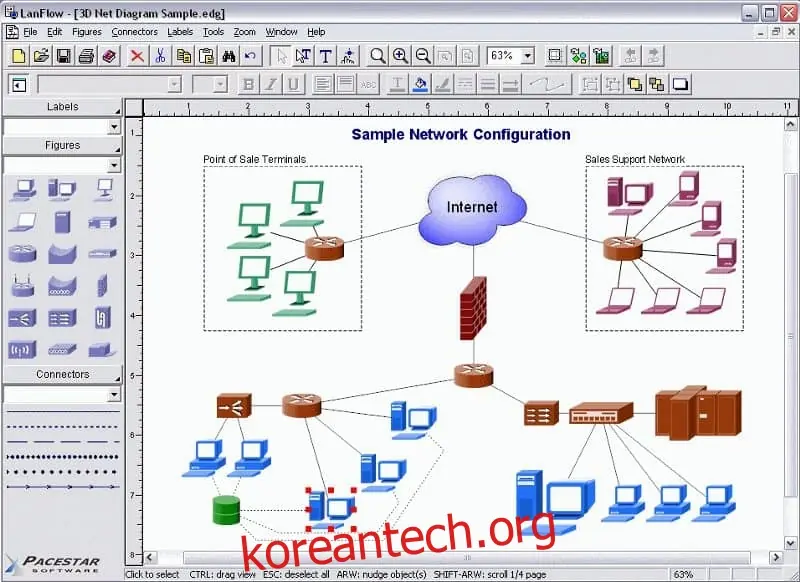

목록의 마지막은 전용 네트워크 토폴로지 다이어그램 솔루션인 LanFlow입니다. 이 도구를 사용하여 다양한 유형의 LAN, 인터넷, 통신 및 컴퓨터 네트워크 다이어그램을 작성할 수 있습니다. 상상과 영감은 LanFlow 다이어그램에 포함될 수 있는 정보의 유일한 한계입니다. 이 도구를 사용하여 네트워크 토폴로지 맵을 그리고 케이블링 및 배선을 표시하고 흐름과 프로세스를 문서화할 수 있습니다.
LanFlow는 2D 및 3D 네트워킹 기호, 개요 기호 및 일부 기본 블록 다이어그램 기호를 자랑합니다. 특정 네트워킹 장비를 나타내는 사용자 지정 클립 아트를 이 도구에 쉽게 추가할 수 있습니다. 모든 도면이 네트워크와 관련되어야 하는 경우 이것이 사용 가능한 가장 쉽고 빠른 솔루션 중 하나입니다.
LanFlow의 가격은 단일 사용자의 경우 $99부터 시작하며 구매하는 사용자 라이선스 수에 따라 다릅니다. 소프트웨어를 구입하기 전에 사용해 보려면 30일 무료 평가판을 다운로드할 수 있습니다.
