네트워크 다이어그램은 네트워크가 구축되는 방식을 보여준다는 점에서 건물의 청사진과 같습니다. 그러나 건설 상대와 달리 네트워크가 작동하는 방식과 여러 요소가 상호 연결되는 방식을 문서화하는 방법으로 네트워크가 구축된 후에 수행되는 경우가 많습니다. 네트워크 다이어그램은 가장 중요한 문제 해결 도구 중 하나입니다. 그들은 종종 문제의 원인을 정확히 찾아내는 데 도움을 줄 것입니다. 좋은 다이어그램을 만들려면 적절한 도구가 필요합니다. 운 좋게도 사용할 수 있는 전문 도구가 많이 있습니다. 그리고 오늘 우리는 최고의 네트워크 다이어그램 매핑 및 토폴로지 소프트웨어 중 일부를 검토하고 있습니다.
네트워크 다이어그램의 필요성에 대해 논의하는 것으로 시작하겠습니다. 보시다시피, 그것들은 여러 가지이며 다양한 요구 사항에 따라 다양한 유형의 도구가 필요할 수 있습니다. 그리고 도구의 유형에 대해 이야기하는 것이 우리의 다음 비즈니스 순서가 될 것입니다. 다양한 유형의 도구가 있지만 네트워크 다이어그램 관점에서 기본적으로 두 가지 유형으로 나누었습니다. 마지막으로 우리가 찾을 수 있는 최고의 도구가 무엇인지 잘 밝히십시오. 매핑 및 토폴로지 도구가 가장 흥미로운 경우가 많기 때문에 먼저 시작하여 더 간단한 그리기 도구로 이어갑니다.
목차
네트워크 다이어그램의 필요성
그렇다면 네트워크 다이어그램이 필요한 이유는 무엇입니까? 모든 사람에게는 나름의 이유가 있다고 생각하지만 일부는 다른 사람들보다 더 일반적입니다. 무엇보다도 모든 시스템은 문서만큼 훌륭합니다. 그리고 시스템이 컴퓨터 네트워크일 때 다이어그램은 아마도 가장 좋은 문서 유형일 것입니다. 다이어그램에는 수많은 정보가 포함될 수 있습니다. 일반적인 네트워크 다이어그램은 각 장비가 무엇인지, 모든 것이 어떻게 상호 연결되어 있는지 알려주고 종종 IP 주소 또는 기타 구성 매개변수와 같은 추가 세부 정보를 포함합니다.
네트워크에 문제가 있는 경우 다이어그램은 종종 가장 먼저 사용하게 될 도구 중 하나입니다. 워크스테이션과 서버 간의 성능 저하에 대한 보고가 있다고 가정해 보겠습니다. 네트워크 다이어그램을 통해 경로에 있는 장치를 신속하게 파악하여 문제 해결을 위한 출발점을 제공해야 합니다.
어떤 사람들은 네트워크가 설정되는 방식에 대한 정신적 그림을 가지고 있기 때문에 다이어그램이 필요하지 않다고 주장할 것입니다. 이것은 종종 사실이지만 어느 정도에 불과합니다. 그리고 시간이 지남에 따라 우리는 종종 작은 세부 사항을 잊어 버립니다. 우리는 5년 전에 배포한 네트워크가 어떻게 만들어졌는지에 대해 여전히 잘 알고 있을 수 있지만 세부 사항을 모두 기억하지 못할 수도 있습니다. 또한, 우리가 마지막으로 작업한 이후 다른 관리자가 일부 변경을 수행했을 수 있습니다.
문서화는 실제로 모든 것을 추적할 수 있는 유일한 방법이며 네트워크와 관련하여 다이어그램은 가장 좋은 유형의 문서일 것입니다. 그러나 인생의 다른 대부분과 마찬가지로 네트워크도 진화하고 변경 사항이 정기적으로 적용됩니다. 장치가 추가되고 회로가 업그레이드되고 구성이 수정됩니다. 이러한 모든 변경 사항은 문서화되어야 합니다. 그것이 나타내는 네트워크와 마찬가지로 네트워크 다이어그램은 계속 진행 중인 작업이어야 하며 최신 상태로 유지하기 위해 세심한 주의를 기울여야 합니다. 오래된 다이어그램으로 네트워크 문제를 디버그하려고 시도하는 것보다 더 실망스러운 것은 없습니다.
다양한 목적을 위한 다양한 유형의 도구
네트워크 다이어그램 매핑 및 토폴로지 도구는 매우 다양합니다. 이것은 부분적으로 네트워크 관리자의 다양한 요구 때문입니다. 그러나 더 중요한 것은 그들이 무엇인지에 대한 어떤 종류의 합의도 없는 것 같습니다. 일부 공급업체에게는 과거의 제도용 테이블, 사각형, 자 및 샤프펜슬을 대체하는 제도 도구일 뿐입니다. 다른 사람들에게는 장치를 자동으로 검색하고 상호 연결을 구성하여 사용자의 작업을 최소화하는 고급 소프트웨어입니다. 다른 사람들은 아직 몇 가지 고급 기능을 갖춘 완전한 관리 시스템으로 만듭니다. 우리의 목적을 위해 두 가지 기본 유형의 도구로 나눌 것입니다. 한쪽에는 매핑 및 토폴로지 도구가 있고 다른 한쪽에는 그리기 도구가 있습니다.
네트워크 매핑 및 토폴로지 도구
이러한 도구는 일반적으로 네트워크 다이어그램을 그리는 데 도움이 되는 것 이상의 작업을 수행합니다. 일부는 SNMP 및 CDP와 같은 기타 프로토콜을 사용하여 장치를 폴링하고 상호 연결을 검색합니다. 그들은 해당 정보를 사용하여 네트워크의 그래픽 표현을 자동으로 구축합니다.
이러한 도구는 거의 완벽하지 않으며 도면을 수동으로 편집해야 하는 경우가 많습니다. 그 목적을 위해 그들 중 대부분은 일부 편집 기능을 포함합니다. 반면에 기타는 생성된 다이어그램을 내보내 기존의 그리기 도구를 사용하여 편집해야 합니다.
이 범주의 고급 도구는 문서 시스템보다 더 많은 관리 시스템입니다. 이를 통해 장치의 상태와 성능을 모니터링할 수 있으며 경우에 따라 매핑 및 토폴로지 도구에서 바로 관리할 수 있습니다.
네트워크 그리기 도구
다음 유형의 도구는 “일반” 네트워크 그리기 도구입니다. 이전 범주의 도구와 달리 이러한 도구는 네트워크 맵의 실제 그리기에만 도움이 됩니다. 그것들은 기본적으로 제도 테이블과 그리기 도구 세트의 컴퓨터화된 버전입니다. 그것이 유용하지 않다는 것을 의미하지는 않습니다. 사실, 과거에 수동 제도를 해본 적이 있고 지금은 컴퓨터에서 그것을 하는 사람이라면 그것이 얼마나 더 실용적인지 말할 것입니다.
일부 도구에는 단순한 제도 외에도 많은 추가 기능이 있습니다. 예를 들어 일부는 도면의 특정 개체를 클릭할 때 스크립트 동작을 허용합니다. 영리한 관리자는 이를 관리 시스템으로 전환할 수 있습니다. 예를 들어, 개체를 클릭하면 해당 개체에 대한 터미널 연결이 열리도록 네트워크 맵을 구성할 수 있습니다.
최고의 매핑 및 토폴로지 도구
최고의 매핑 및 토폴로지 도구가 무엇인지 봅시다. 우리가 찾은 도구 중 일부는 네트워크 토폴로지를 매핑할 수 있게 해주는 반면 다른 도구는 거의 완전한 모니터링 도구로 간주될 수 있습니다. 그들은 한 가지 공통점이 있습니다. 모두 네트워크 매핑 프로세스를 자동화합니다.
1 — SolarWinds 네트워크 토폴로지 매퍼(무료 평가판)
SolarWinds는 네트워크 관리 도구 분야에서 확고한 명성을 쌓아왔습니다. 주력 제품인 Network Performance Monitor는 최고의 SNMP 모니터링 도구 중 하나이며 회사는 무료 도구로도 유명합니다.

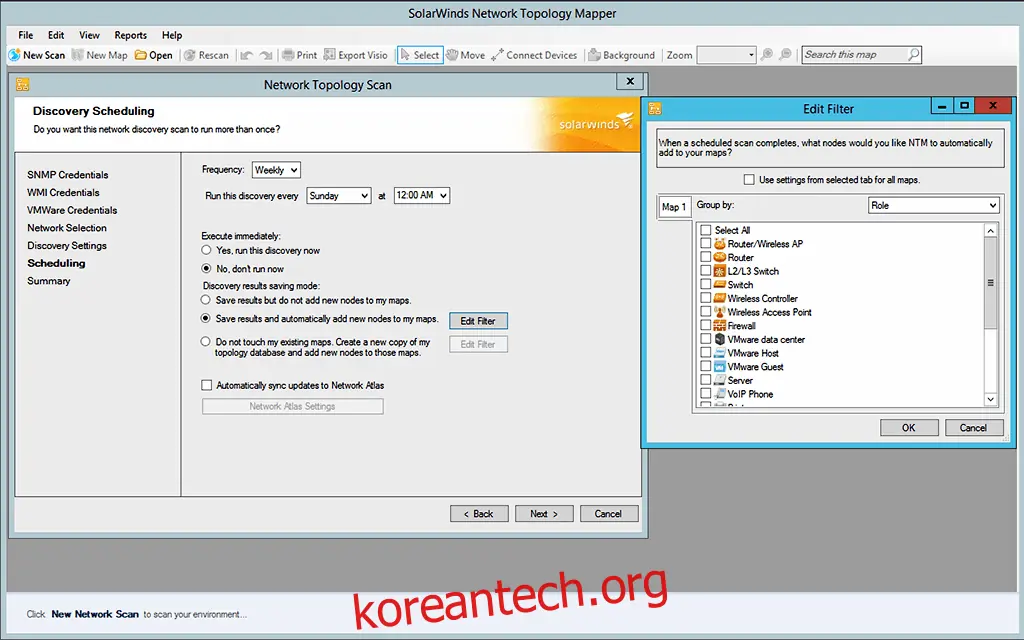

SolarWinds NTM(Network Topology Mapper)은 SolarWinds의 이전 도구이기도 한 LanSurveyor의 진화입니다. 이 도구는 LAN 및/또는 WAN을 자동으로 검색하고 레이어 2 및 레이어 3 정보를 통합하는 포괄적이고 보기 쉬운 네트워크 토폴로지 다이어그램을 생성합니다. NTM은 토폴로지 데이터베이스라는 혁신적인 개념을 사용합니다. 이를 통해 네트워크의 단일 스캔으로 다양한 맵을 구축할 수 있으므로 시간과 리소스를 절약할 수 있습니다.
SolarWinds 네트워크 토폴로지 매퍼의 또 다른 훌륭한 기능은 다이어그램을 자동으로 최신 상태로 유지한다는 것입니다. 토폴로지 및 새 장치의 변경 사항을 찾기 위해 네트워크를 정기적으로 다시 검색합니다. 네트워크에 연결되었을 수 있는 불량 장치를 감지하므로 네트워크 보안에도 도움이 될 수 있습니다.
또한 이 도구는 PCI/DSS 및 기타 규정 준수 요구 사항을 지원할 수 있으며 네트워킹 장비 인벤토리 관리 시스템으로 사용할 수 있습니다. 그리고 도구의 다이어그램을 다른 사람들과 공유하려는 경우 업계 표준 Microsoft Visio 형식으로 내보낼 수 있습니다.
SolarWinds 네트워크 기술 Mapper는 $1,495의 비용이 들며 이는 모든 것을 고려하면 그리 많지 않습니다. 또한 제품을 구매하기 전에 제품을 체험해보고 싶다면 14일 무료 평가판을 이용할 수 있습니다.
2 — 인터매퍼
도움말 시스템의 Intermapper Windows, Mac 및 Linux에서 사용할 수 있습니다. 이 도구는 모든 물리적 및 가상 장비를 자동으로 검색하여 모든 상호 연결을 보여주는 지도에 배치합니다. 남은 것은 실제 네트워크에 맞게 지도를 개인화하는 것뿐입니다. 예를 들어 레이아웃을 변경하거나 아이콘을 사용자 정의하거나 배경 이미지를 변경할 수 있습니다.
그러나 Intermapper는 토폴로지 매핑 도구일 뿐만 아니라 오히려 좋은 모니터링 솔루션이기도 합니다. 장치의 상태를 강조하는 라이브 색상 코딩 및 애니메이션이 있습니다. 예를 들어, 장치 아이콘의 색상은 녹색(모두 양호)에서 노란색(경고), 주황색(경고), 빨간색(아래쪽)으로 바뀝니다. 마찬가지로 애니메이션 트래픽 표시기는 트래픽이 미리 정의된 임계값을 초과하는 세그먼트에 대해 경고합니다.
Intermapper는 10개 장치로 제한되는 무료 버전으로 사용할 수 있습니다. 대규모 설치의 경우 장치 수에 따라 가격이 달라지는 연간 구독 또는 영구 라이선스 중에서 선택할 수 있습니다. 30일 무료 평가판도 사용할 수 있습니다.
3 — 넷프로브

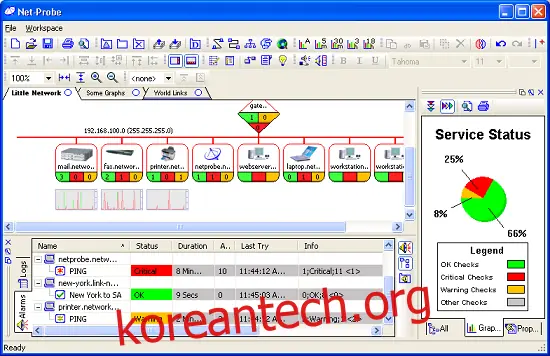

넷프로브 네트워크 토폴로지 매핑 그 이상을 제공하는 또 다른 제품입니다. 실제로 자체적으로 실시간 장치 모니터링 도구라고 합니다. 그리고 이것이 실제로 무엇인지입니다. 이 도구는 네트워크에 연결된 모든 장치를 실시간으로 모니터링합니다. 독립 실행형 응용 프로그램 또는 웹 인터페이스로 사용할 수 있는 풍부한 그래픽 사용자 인터페이스가 있습니다.
이 도구의 그래픽 레이아웃에는 장치 이상의 것이 포함되어 있습니다. 예를 들어 경보 및 추적기도 여기에 통합됩니다. 그리고 모니터링되는 환경을 간단하고 빠르고 깔끔하게 표현할 수 있도록 모든 도면 요소를 최대한 단순하게 유지했습니다.
이 도구의 또 다른 훌륭한 기능은 장치 자동 감지입니다. 도구는 네트워크를 스캔하여 장치를 감지하고 다이어그램에 추가하지만 여기서 멈추지 않고 각 장치와 관련된 알람 및 그래프도 자동으로 추가합니다.
NetProbe는 8개의 장치만 허용하는 무료 표준 라이선스에서 최대 400개의 장치에 적합한 엔터프라이즈 라이선스까지 4가지 라이선스 수준으로 제공됩니다.
4 — 네트워크 메모장

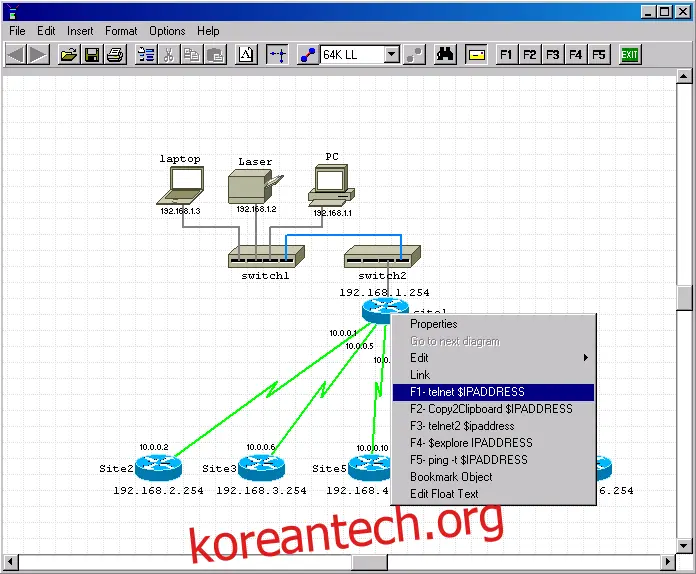

그만큼 네트워크 메모장 이 카테고리에서 간신히 만든 흥미로운 도구입니다. 본질적으로 이것은 그리기 도구일 뿐이지만 이 목록에 있는 다른 도구의 “지능”을 일부 제공하기 위해 일부 추가 기능을 사용할 수 있습니다. 그것이 무엇을 제공하는지 봅시다.
첫째, 도구에는 다중 페이지 다이어그램, 사용자 정의 모양, 그룹화 및 잠금을 포함하여 그리기 도구에서 기대할 수 있는 모든 기능이 있습니다. .
그러나 우리가 말했듯이 네트워크 메모장은 추가 기능을 사용하기 시작할 때 정말 빛납니다. 가장 흥미로운 것은 자동 검색 유틸리티인 CDP Neighbor Tool입니다. 이 도구는 CDP(Cisco Discovery Protocol)를 사용하여 장치 상호 연결을 자동으로 문서화합니다. 다이어그램에서 개체를 마우스 오른쪽 버튼으로 클릭하고 “이웃 검색”을 선택하기만 하면 SNMP를 사용하여 개체 및 상호 연결 인터페이스에 연결된 항목에 대한 데이터를 장치의 CDP 테이블에서 가져옵니다. 그런 다음 “붙여넣기” 버튼을 클릭하여 발견된 개체를 다이어그램에 추가합니다.
네트워크 메모장은 기능이 축소된 프리웨어 버전 또는 30일 평가 기간이 만료되면 18영국 파운드에 구입할 수 있는 전문가 버전으로 사용할 수 있습니다.
최고의 네트워크 그리기 도구
다음 제품은 더 간단합니다. 그 중 일부는 실제로 매우 복잡합니다. 오래된 제도 테이블과 제도 도구를 대체하기 위한 도구입니다. 네트워크 지도를 그리는 데 도움이 되지만 지능을 제공하고 장치 간의 상호 연결 및 관계를 직접 그려야 합니다. 목록에 있는 패키지 중 일부는 거의 완전한 CAD 도구인 반면 다른 패키지는 도면 네트워크에 고도로 전문화되어 있습니다.
5 — 마이크로소프트 비지오

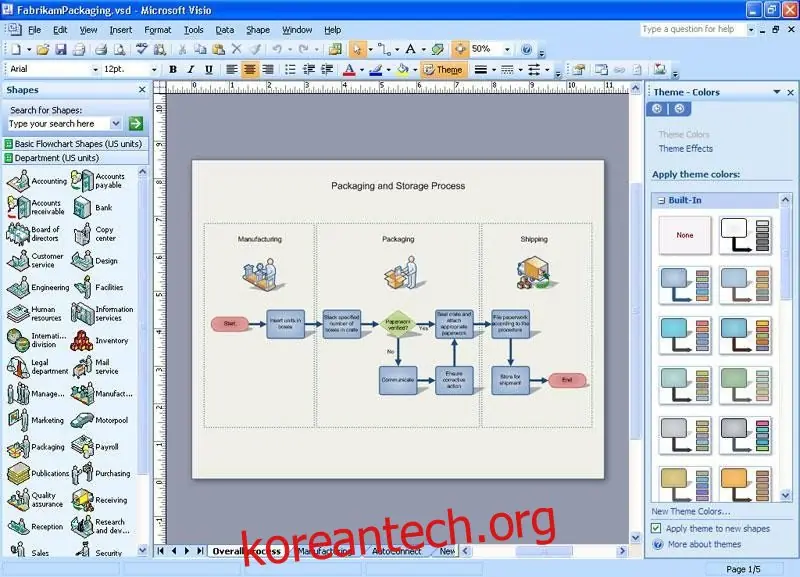

비즈니스 드로잉의 경우, Visio 또는 공식적으로는 Microsoft Office Visio라고 합니다.– 한동안 사실상의 표준이었습니다. 1992년에 소개되었고 2000년 Microsoft Office Suite의 선택적 구성 요소 또는 독립 실행형 소프트웨어로 통합되었을 때 Microsoft에 인수되었습니다.
Visio의 주요 기능은 개체 스텐실을 기본 구성 요소로 사용하는 것입니다. 네트워크 장비 또는 네트워크 기호용으로 여러 가지를 포함하여 모든 종류의 사용을 위한 스텐실 세트가 있습니다. 또한 Cisco와 같은 일부 제조업체에서는 네트워크 다이어그램에 사용할 수 있는 다운로드 가능한 Visio 스텐실을 제공합니다.
Visio의 가격은 복잡하며 Office 구성 요소 또는 독립 실행형 버전으로 구매하는 경우 다양합니다. $5/월부터 시작하는 온라인 전용 옵션 또는 $15/월부터 시작하는 로컬 설치 가능한 소프트웨어로 사용할 수 있습니다. 이 가격은 1년 약정 기준입니다.
6 — 디아

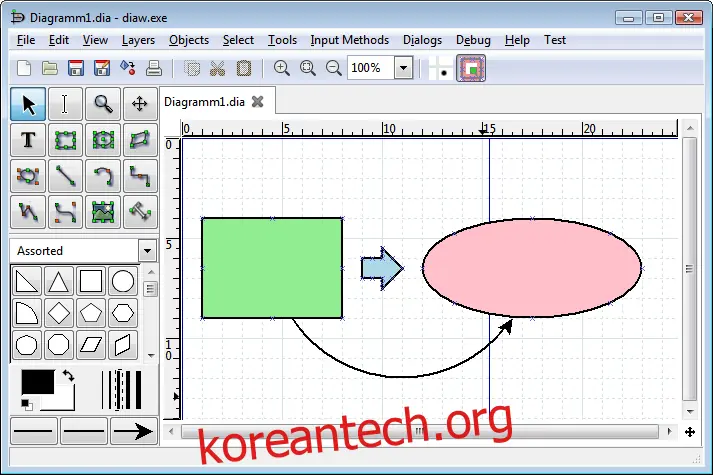

우리는 포함 디아 Visio와 가장 유사한 무료 도구이기 때문에 목록에 있습니다. 일부에서는 Visio 클론이라고도 합니다. 많은 돈을 들이지 않고 Visio 모양과 느낌을 원하면 Dia가 당신을 위한 도구일 수 있습니다. Dia는 Visio를 기반으로 하지만 기능 집합이 약간 줄어듭니다. 그러나 Dia에 없는 대부분의 Visio 기능은 기본 네트워크 다이어그램에 필요하지 않습니다.
물론 더 많은 템플릿과 마찬가지로 네트워킹 장비 템플릿을 사용할 수 있습니다. Dia로 만든 다이어그램은 사용자 지정 XML 형식으로 저장할 수 있으며 EPS, SVG, XFIG 및 PNG와 같은 여러 다른 벡터 또는 비트맵 형식으로 내보낼 수도 있습니다. Dia는 GPL 라이선스에 따라 출시되었으며 무료로 제공되며 Linux, Unix, OS X 및 Windows에서 실행됩니다.
7 — ConceptDraw 프로

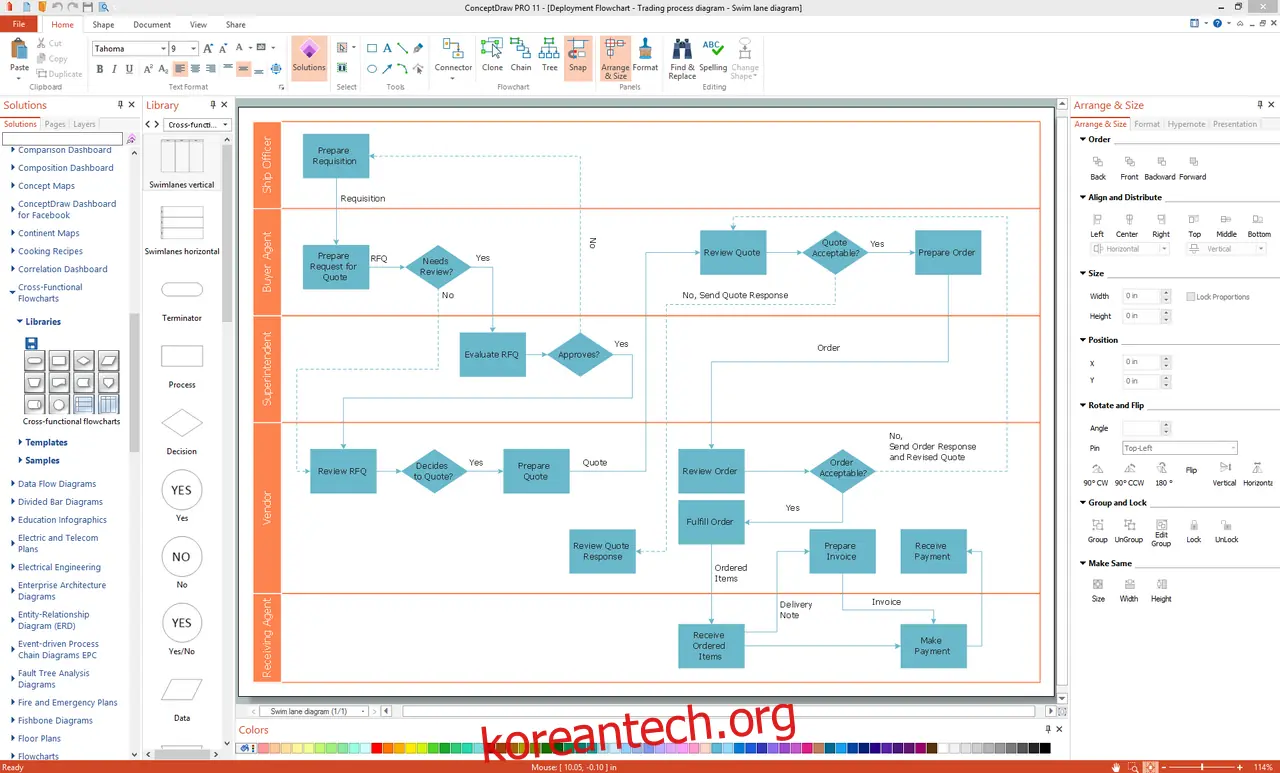

ConceptDraw 프로 네트워크 다이어그램을 꽤 잘 처리하는 또 다른 비즈니스 그리기 도구입니다. 사용자 인터페이스는 매우 직관적이며 Microsoft Office 제품군의 제품에 대한 경험이 있는 경우 이 소프트웨어를 사용하면 집과 같은 편안함을 느낄 수 있습니다.
이것은 비즈니스 그래픽과 문서의 전체 범위를 만드는 데 사용할 수 있는 강력한 패키지입니다. 이 도구에는 신속한 다이어그램 작성을 위해 사용 가능한 수천 개의 스텐실과 수백 개의 템플릿이 있습니다. 물론 네트워크 다이어그램에 필요한 모든 템플릿과 스텐실이 포함되어 있습니다.
ConceptDraw Pro는 Visio의 흥미로운 대안이며 Visio 파일을 완벽하게 읽고 저장할 수 있습니다. 그러나 이 도구는 Visio를 대체할 뿐만 아니라 몇 가지 강력한 프레젠테이션 기능도 갖추고 있어 PowerPoint의 대안이기도 합니다.
ConceptDraw Pro는 Windows 또는 OS X에서 사용할 수 있으며 $199를 돌려드립니다.
8 — 루시드차트
루시드차트 목록에 있는 다른 항목과 다릅니다. 온라인 웹 기반 도구로만 사용할 수 있습니다. 모든 다이어그램 생성 및 편집은 Lucidchart 웹사이트의 브라우저 내에서 이루어집니다. 소프트웨어의 또 다른 고유한 기능은 사용 가능한 사전 구축 다이어그램 중 하나를 편집하고 필요에 맞게 사용자 정의하여 새 다이어그램을 시작한다는 것입니다. 이것은 매우 빠른 드로잉을 가능하게 합니다.
이 도구는 표준 HTML5를 사용하므로 모든 최신 브라우저에서 실행됩니다. 또한 팀이 다이어그램 작업을 할 수 있도록 하는 몇 가지 훌륭한 공동 작업 기능이 있습니다. 또한 모든 데이터는 보안을 위해 암호화되며 모든 데이터는 자동으로 백업되어 항상 사용할 수 있습니다.
Lucidchart는 $4.95/월부터 시작하는 기본 기능 제한 버전 또는 $9.95/월부터 시작하는 Pro 버전으로 사용할 수 있습니다. 여러 사용자를 위한 팀 버전과 마찬가지로 두 버전의 무료 평가판을 사용할 수 있습니다.
9 — 랜플로우

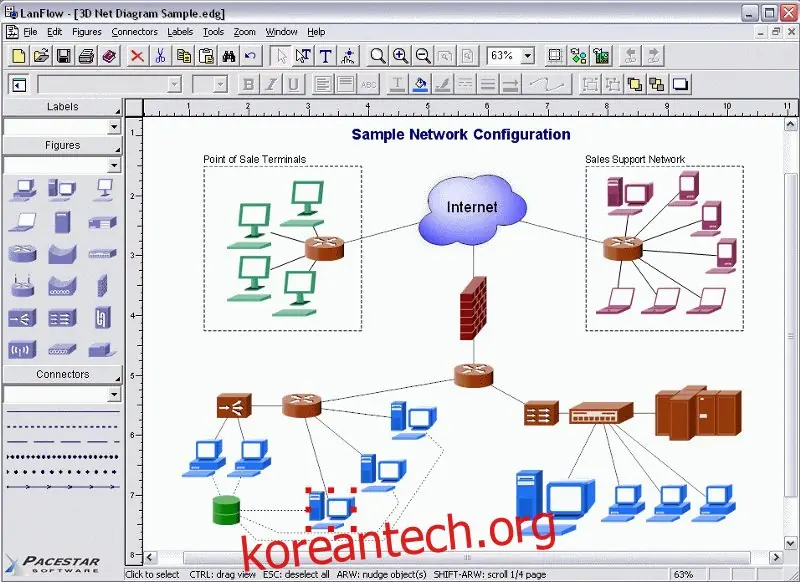

우리 목록의 마지막은 랜플로우, 전용 네트워크 다이어그램 작성 솔루션입니다. 이 도구를 사용하면 모든 종류의 LAN, 인터넷, 통신 및 컴퓨터 네트워크 다이어그램을 만들 수 있습니다. 당신의 상상력과 영감은 LanFlow 다이어그램에 포함할 수 있는 정보의 양에 대한 유일한 한계입니다. 이를 사용하여 네트워크를 문서화하고, 케이블링 및 배선을 표시하고, 흐름과 프로세스를 전달할 수 있습니다.
이 도구에는 2D 및 3D 네트워킹 기호, 개요 기호 및 일부 기본 블록 다이어그램 기호가 있습니다. 또한 도구에 고유한 클립 아트를 추가하여 특정 네트워크 장비를 나타낼 수 있습니다. 네트워크를 문서화하기만 하면 LanFlow가 가장 쉽고 빠른 솔루션일 수 있습니다.
LanFlow의 가격은 단일 사용자의 경우 $99부터 시작하며 구매하는 라이선스 수에 따라 다릅니다. 소프트웨어를 구입하기 전에 사용해 보려면 30일 무료 평가판을 다운로드할 수 있습니다.
