전자 제품 설계를 위한 6가지 최고의 ECAD 소프트웨어

전자 컴퓨터 지원 설계(ECAD) 소프트웨어는 전기 부품 설계 과정에서 효율성과 편의성을 높여주며, 오류 없는 설계를 가능하게 합니다.

오늘날과 같이 경쟁이 치열한 사회에서는 비효율성과 오류가 용납되지 않습니다.

전통적인 방식으로 연필과 종이를 사용하여 전기 부품을 설계하는 것은 제조 시간을 지연시키고, 인력과 자원 비용을 증가시키는 원인이 될 수 있습니다.

가장 효과적인 방법은 ECAD 소프트웨어를 활용하여 설계, 편집, 조립 및 시뮬레이션 프로세스를 자동화하는 것입니다. 이를 통해 구성 요소를 정확하게 설계하고, 설계 승인 시간을 단축할 수 있습니다.

결과적으로, 고품질의 전기 부품을 신속하게 생산할 수 있게 됩니다.

이제 ECAD 소프트웨어가 무엇인지, 그리고 그 이점은 무엇인지 자세히 알아보겠습니다.

ECAD 소프트웨어란 무엇인가?

ECAD(Electronic Computer-Aided Design) 소프트웨어는 전기 회로 및 전자 시스템의 3D 및 2D 레이아웃과 다이어그램을 설계하고 수정하는 데 사용되는 도구입니다. 이는 전기 회로를 생성, 조립, 시뮬레이션하고 구성하는 데 필수적입니다.

CAD 소프트웨어와는 약간 다른데, CAD 소프트웨어는 특정 구성 요소나 어셈블리 설계에 주로 사용됩니다. 반면, ECAD 소프트웨어는 전기 회로를 통해 연결된 다양한 구성 요소로 이루어진 완전한 전자 시스템을 설계하는 데 유용합니다.

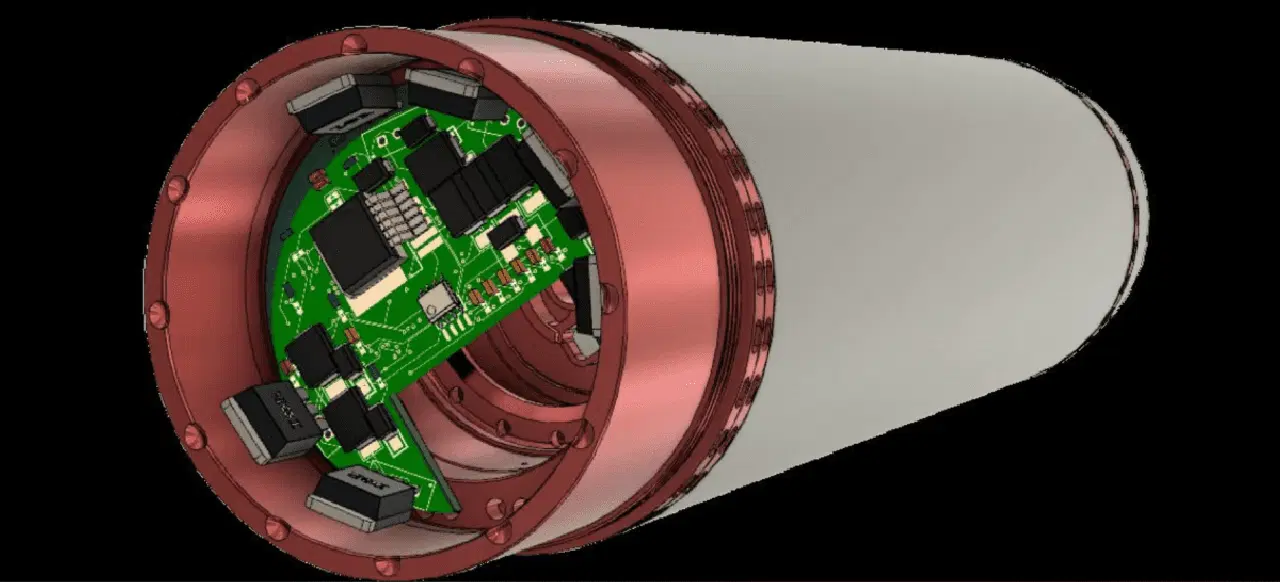

예를 들어, ECAD 소프트웨어를 사용하여 컴퓨터의 인쇄 회로 기판(PCB)을 설계할 수 있습니다. 전기 설계자는 회로 설계의 개략도에서 PCB 레이아웃을 만들고, 3D 모델을 사용하여 PCB 구성 요소의 3D 표현을 생성합니다.

ECAD 소프트웨어는 다양한 기능을 제공하므로 조직의 특정 요구 사항에 맞춰 적합한 소프트웨어를 선택해야 합니다. ECAD 소프트웨어의 주요 기능은 다음과 같습니다.

사용된 전자 부품과 이들을 연결하는 신호를 정의하는 회로도 작성 기능
회로 연결 경로를 자동으로 감지하는 추적 라우팅 기능
PCB 외곽선을 생성하고 그 안에 부품을 배치하는 레이아웃 기능
시스템 내부 간섭을 감지하고 전자 부품의 열 방출을 관리하는 데 필요한 PCB의 3D 모델 생성 기능
전기 부품의 트레이스를 자동으로 라우팅하는 자동화 기능
하나의 시스템으로 함께 작동하는 서로 다른 PCB를 설계하고 레이아웃하는 멀티 보드 기능
PCB 설계를 회사 또는 업계 표준 규칙과 비교하여 PCB 성능에 영향을 미칠 수 있는 문제를 강조하는 규칙 검사 기능
PCB 레이어 제조를 위한 ECAM 결과물을 생성하는 제조 수출 기능
설계에 대한 팀 구성원 간의 협업, 의견 추가, 피드백 제공을 통해 설계 품질을 개선하는 협업 기능

데이터 교환 및 오류 없는 결과 도출을 위해 필요한 다른 기술들도 많습니다.

ECAE(Electrical Computer-Aided Engineering): ECAD 소프트웨어로 생성된 형상을 사용하여 분석 모델을 만들고 PCB 성능을 시뮬레이션하는 소프트웨어입니다.
ECAM(Electrical Computer-Aided Manufacturing): ECAD 소프트웨어에서 내보낸 데이터를 활용하여 PCB 레이어 생산을 위한 도구 경로를 생성하는 소프트웨어입니다.

ECAD와 MCAD의 차이점은 무엇인가?

ECAD 소프트웨어는 주로 전자 부품을 설계하는 데 사용되는 반면, MCAD 소프트웨어는 기계 부품을 설계하는 데 사용됩니다.

현대 기술 중심 사회에서 많은 제품들이 기계적 및 전기적 특성을 모두 필요로 합니다. 따라서 전기 및 기계 팀은 단일 플랫폼에서 협력하여 독립적으로 부품을 혁신하고, 사양을 준수할 수 있습니다.

두 팀은 협력하여 각 구성 요소의 조립 호환성을 확인할 수 있습니다. 이는 조직에 추가적인 이점을 제공합니다. 또한 조립된 제품의 3D 분석을 수행하고, 모든 것이 요구 사항에 따라 잘 진행되고 있는지 시각화할 수 있습니다.

ECAD 소프트웨어의 응용 분야는 무엇인가?

많은 조직에서 전기 제품 설계 및 제조 요구 사항을 충족하기 위해 ECAD 소프트웨어를 사용하여 전자 부품을 조립합니다. 주요 응용 분야는 다음과 같습니다.

PCB 설계: 인쇄 회로 기판(PCB)에는 전자 장치에 전원을 공급하는 다양한 전기 부품과 회로가 포함되어 있습니다. 전기 설계자는 필요한 회로에 각 구성 요소를 추가하고 조립하여 회로도를 3D 레이아웃으로 변환합니다.
문서화: 제품은 제조 공정을 진행하기 위해 승인을 받기 전에 분석 테스트를 통과해야 합니다. ECAD 소프트웨어는 설계 세부 사항을 분석하는 데 도움이 되도록 입력 매개변수 및 레이아웃에 따라 상세한 문서를 제공합니다.
FEA: ECAD 소프트웨어는 2D 정보에서 3D 객체를 생성하여 FEA(유한 요소 분석)에 사용할 수 있습니다.

ECAD 소프트웨어가 필요한 이유는 무엇인가?

ECAD 소프트웨어로 전자 부품을 설계하는 것은 부담을 줄여주므로, 최종적으로 더 나은 제품을 얻을 수 있습니다. 수동으로 전기 회로를 그리는 번거로움을 피할 수 있습니다.

ECAD 소프트웨어를 사용할 때의 주요 이점을 살펴보겠습니다.

간소화된 설계

회로를 수동으로 만드는 대신 소프트웨어를 사용하면 설계 프로세스가 훨씬 쉬워집니다. 프로세스를 단순화하는 것 외에도 고품질의 오류 없는 디자인을 만들 수 있습니다. 다양한 도구와 끌어서 놓기 기능 등을 활용하여 부품 설계를 간편하게 할 수 있습니다. 또한 현실적인 3D 뷰를 통해 혁신적인 설계를 더욱 편리하게 수행할 수 있습니다.

시간 절약

처음부터 디자인을 만드는 것은 어렵고 시간이 많이 소요될 수 있습니다. ECAD 소프트웨어는 설계 요구 사항 및 기본 매개변수를 설정하여 디자인에 직접 사용할 수 있는 많은 사전 제작된 구성 요소를 제공합니다. 소프트웨어의 다양한 옵션을 통해 신속하게 설계를 진행할 수 있습니다. 설계 시간을 절약하면 생산성을 향상시키는 데 도움이 됩니다.

제품 성능 향상

구성 요소를 생성하고 모델에서 조립하는 것은 설계 프로세스의 마지막 단계가 아닙니다. 제품은 회로 전체의 올바른 전류 흐름을 확인하기 위해 테스트 절차를 거쳐야 합니다.

수동 테스트는 시간이 많이 걸립니다. ECAD 소프트웨어를 사용하면 번거로움 없이 제품을 쉽게 테스트할 수 있습니다. 따라서 제조 문서를 완성하기 전에 소프트웨어의 문제를 신속하게 수정하여 제품 품질을 향상시킬 수 있습니다.

투명성

ECAD 소프트웨어는 재료, 색상 등을 기반으로 모든 구성 요소의 투명도를 유지하여 제품의 완전한 가시성을 제공합니다. 제품의 3D 시각화를 통해 모든 각도에서 제품을 확인할 수 있어 디자인의 세부 사항을 검토하고 오류를 발견하는 데 도움이 됩니다.

비용 효율적

브레인스토밍에서 최종 제품 제조에 이르기까지 많은 인력, 기계 및 비용이 필요합니다. 그러나 ECAD 소프트웨어를 사용하면 많은 비용과 노력을 절약할 수 있습니다. ECAD 소프트웨어는 큰 변경 없이 생산 단계로 바로 이동할 수 있는 오류 없는 설계를 생성하여 자원을 절약합니다.

이러한 이점을 활용하고 우수한 ECAD 소프트웨어를 찾고 있다면, 고려할 수 있는 몇 가지 옵션이 있습니다.

Altium CircuitMaker

여러분의 독특한 아이디어를 현실로 만들어 보세요. Altium의 디자인 도구인 Altium CircuitMaker는 전자 제품 설계를 위해 특별히 제작된 회로도 소프트웨어입니다. 강력한 엔진과 간소화된 인터페이스를 통해 더 나은 디자인을 문제없이 구현할 수 있습니다.

Altium은 16개의 평면 레이어, 16개의 신호 레이어 및 크기 제한이 없는 전자 제품을 유연하게 만들 수 있는 자유를 제공합니다. 커뮤니티 라이브러리에는 수백 개의 구성 요소와 이를 지원하는 훌륭한 Octopart 데이터베이스가 포함되어 있습니다.

이제 디자인에 구성 요소를 배치하는 것이 매우 쉽습니다. 라이브러리에서 제조업체 부품 번호 또는 설계 매개변수를 검색하여 정확한 구성 요소를 찾을 수 있습니다. 필요한 구성 요소를 찾지 못하면 디자인 부품과 구성 요소를 커뮤니티 라이브러리에 추가할 수 있습니다.

디자인을 완료하면 팀이나 커뮤니티 또는 특정 설계자와 공유할 수 있습니다. 이를 통해 디자인에 대해 팀과 협력하는 동안 더 나은 이해와 명확한 아이디어를 얻을 수 있습니다.

Altium은 다른 사람들이 새로운 것을 만들거나 제품에 일부 기능을 추가하기 위한 기반으로 사용할 수 있습니다. 또한 제품의 기본 3D 모양, Push-N-Shove 라우팅, 다중 시트 회로도 편집기, 토폴로지 자동 라우터 및 DFM/DRC 검증 출력을 제공합니다.

이 무료 ECAD 소프트웨어를 다운로드하여 멋진 제품을 설계하고 간편함을 경험해 보세요.

Fusion 360

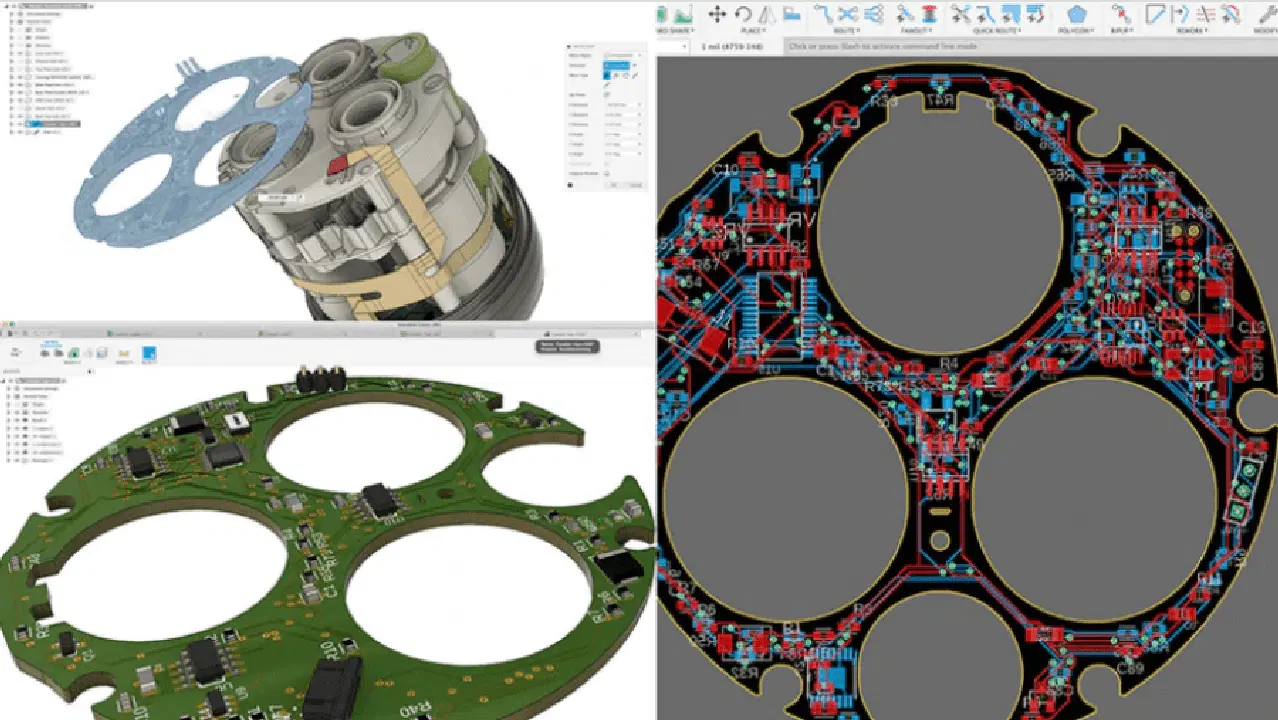

다음 도구를 사용하여 기존 MCAD와 ECAD 소프트웨어 간의 격차를 해소하십시오. Fusion 360는 기계적 및 전기적 특성을 모두 갖춘 완전한 제품을 설계하는 데 도움이 됩니다. Fusion 360을 사용하면 설계자가 동일한 디자인 플랫폼 내에서 동일한 프로젝트에서 독립적으로 작업할 수 있습니다.

Fusion 360을 사용하면 타사 소프트웨어를 통합하거나 파일을 교환, 번역 또는 내보낼 필요가 없습니다. 데이터 관리, 기계 설계 관리 및 PCB 설계를 위한 완벽한 솔루션을 제공합니다. 또한 팀과 협력하여 문제를 더 잘 이해하고 규정된 시간 내에 프로젝트를 완료할 수 있습니다.

이 플랫폼은 핵심 재료, 구성 요소, 기판 구리 등을 포함한 하나의 데이터 세트와 3D PCB 데이터를 제공하므로 MCAD 소프트웨어에서 제품 사양을 충족하는지 확인하고, 검증 및 분석할 수 있습니다. 또한 ECAD와 MCAD 소프트웨어를 통합하면 시뮬레이션, 회로도, 제조, 관리 등을 위한 전자 도구와 스케치, PCB 통합, 판금, 어셈블리 등을 위한 3D 설계 도구를 사용할 수 있습니다.

Fusion 360을 사용하면 초기 단계에서 PCB의 열 시뮬레이션을 효율적으로 수행할 수 있습니다. 또한 클라우드 기반 플랫폼에서 전체 제품 관리를 연결합니다. 또한 제너레이티브 디자인, 네스팅, 적층 제조, 기계가공, 제작과 같은 고급 기능을 사용할 수 있으며 필요에 따라 확장 기능을 찾을 수 있습니다.

요금제는 월 $42부터 3년 $987까지 다양하게 제공됩니다. 30일 환불 보증도 제공하므로 도구가 요구 사항에 적합한지 여부를 결정할 수 있습니다.

Creo

상상 속의 제품을 현실로 만들고 혁신을 이루어 보세요. Creo 소프트웨어는 증강 현실, 적층 제조, 시뮬레이션, 제너레이티브 디자인과 같은 최신 기술을 활용하여 더 나은 제품을 만들고, 강력하고 입증된 기능들을 결합하는 데 도움이 됩니다.

Creo를 사용하면 혁신적인 도구를 사용하여 고품질 제품을 설계하여 시장 점유율을 확보하고 경쟁 우위를 점할 수 있습니다. 기계 설계에서 전자 부품에 이르기까지 다양한 영역에서 다양한 기능을 제공합니다.

설계부터 최종 제품, 메싱, 시뮬레이션에 이르기까지 Creo는 이해하기 쉬운 인터페이스를 통해 모든 단계에서 도움을 제공합니다. Creo는 사용자가 생성하는 모든 설계에 최신 기능을 제공하며, 변화하는 세상에 필요한 기술을 제공합니다.

Creo는 비즈니스 요구 사항을 이해하여 다양한 패키지를 제공합니다. 패키지 가격은 $2480부터 시작합니다. 지금 구독하고 처음부터 전자 제품 디자인을 시작해 보세요. 무료 평가판도 제공됩니다.

SOLIDWORKS

엔지니어와 디자이너는 고품질 제품을 개발하기 위해 항상 최고의 솔루션과 도구를 찾고 있으며, SOLIDWORKS는 훌륭한 도구입니다. 이를 통해 시장에서 훌륭한 제품을 설계하고 고객 요구 사항을 충족할 수 있습니다.

설계할 구성 요소가 단순하든 복잡하든 상관없이 제품을 기한 내에 신속하고 정확하게 완성할 수 있습니다. 또한 제품 생산 및 비용을 위한 제조 검토 및 예측 도구를 제공합니다.

데이터 관리 도구 및 클라우드 연결 솔루션을 사용하면 팀 구성원 및 이해 관계자와 쉽게 상호 작용하고 협업할 수 있습니다. 또한 분석 도구는 설계 오류를 제거하는 데 도움이 되며, 위치에 관계없이 모든 브라우저에서 데이터에 액세스할 수 있습니다.

SOLIDWORKS는 설계에 대한 직관적인 인터페이스를 제공하며, 전기 회로도를 3D 모델과 통합할 수 있습니다. 회로도를 개발하는 동안 반복적인 작업을 피할 수 있습니다. 일관성을 유지하고 문서를 작성하는 동안 시간을 절약하기 위해 ECAD 및 MCAD에 대한 공통 데이터베이스를 얻을 수 있습니다.

이 소프트웨어로 전자 제품에 생명을 불어넣어 보세요. 무료로 사용해 보고 디자인 프로세스를 간편하게 만드는 방법을 알아보세요.

nanoCAD

nanoCAD는 설계자와 엔지니어에게 3D 모델 및 전자 부품을 설계할 수 있는 기능을 제공하는 최신 CAD 플랫폼입니다. 이 소프트웨어에서 제공하는 다양한 도구와 기능을 사용하여 단순한 디자인부터 복잡한 디자인까지 사실적인 디자인을 만들 수 있습니다.

nanoCAD는 변환이나 변환 없이 DWG 형식으로 실행됩니다. Open API를 사용하여 필요에 따라 CAD 응용 프로그램을 쉽게 개발할 수 있습니다. 또한 계산을 통합하고 도면을 연결하며 설계 활동을 외부 데이터베이스와 자동화할 수 있습니다.

nanoCAD API는 C, C++, .NET, VBscript, 명령 스크립팅, JavaScript, LISP 및 COM을 지원합니다. 또한 친숙한 인터페이스를 제공하여 구성 요소를 설계하면서 집처럼 편안하게 작업할 수 있습니다. 전자 부품을 설계하든 제품을 설계하든 원하는 속도를 얻어 생산성을 높일 수 있습니다.

연간 $200부터 시작하는 요금제로 필요에 맞는 플랜을 선택하십시오. 모든 모듈에 대한 무료 평가판도 이용할 수 있습니다.

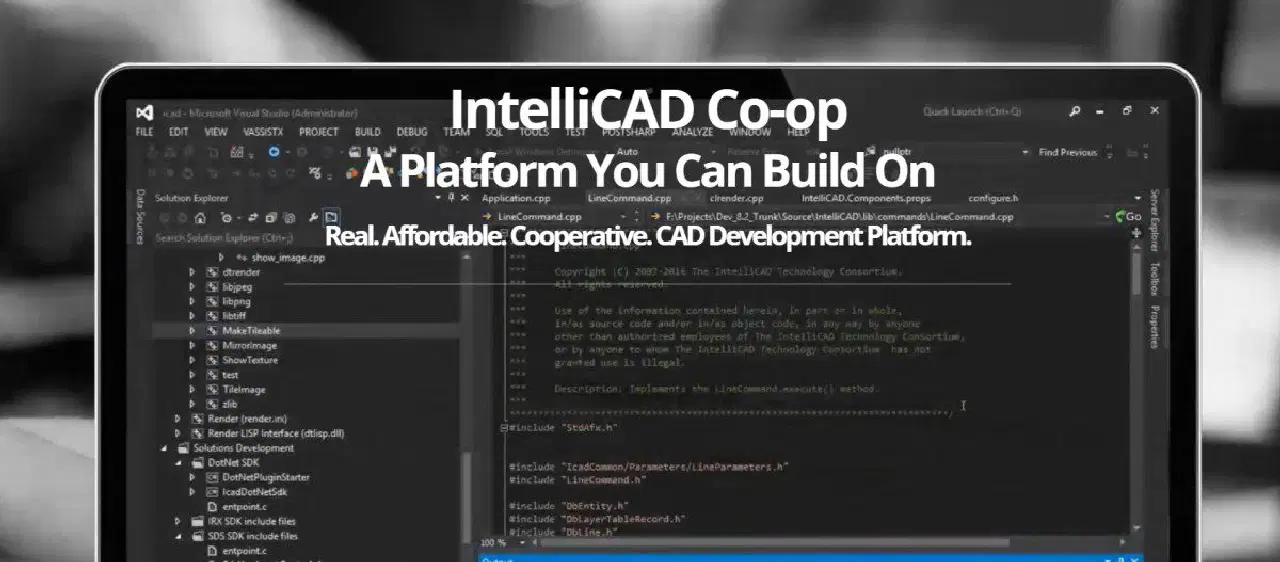

IntelliCAD

최고의 CAD 개발 플랫폼 중 하나인 IntelliCAD를 만나보세요. 고품질 제품 설계를 위한 전문적인 소프트웨어 솔루션을 제공합니다. 이를 통해 고객 제품의 수직 솔루션과 같은 필수 요소에 집중할 수 있습니다.

개발자가 사용자 정의 응용 프로그램, 수직 솔루션 및 사용자 정의 개체를 만들 수 있도록 다양한 언어로 된 광범위한 API를 제공합니다. IntelliCAD에는 쉽게 설계하고 최종 제품의 성능을 향상시키는 데 도움이 되는 다양한 기능이 포함되어 있습니다.

pdf 파일과 .txt 및 .csv 파일과 같은 점 데이터를 가져올 수 있습니다. 이제 동적 블록을 쉽게 삽입할 수 있습니다. Ctrl 키를 눌러 매개변수로 정의된 점을 계속 삽입하기만 하면 됩니다. 셀과 테이블 스타일을 모두 지원하는 테이블 셀 편집 기능도 제공합니다.

또한 복제 명령을 사용하여 엔터티를 빠르게 복제할 수 있습니다. 또한 보기 전환, 보기 회전, 이동, 보기 변경 및 확대/축소 간에 간단한 애니메이션을 제공하도록 보기 전환 옵션을 사용자 정의할 수 있습니다. 또한 그룹, 셰이프 파일 가져오기, 지리적 지도, 여러 도면 레이아웃, 배열 엔티티 편집과 같은 기능을 활용할 수 있습니다.

결론

ECAD 소프트웨어에는 효율적이고 오류 없이 전기 회로 및 부품을 설계, 조립 및 시뮬레이션하는 데 도움이 되는 다양한 기능이 포함되어 있습니다. 또한 시간과 자원을 절약하는 동시에 생산성을 높여 고품질의 최종 제품을 적시에 제공할 수 있도록 지원합니다.

따라서 위 목록에서 요구 사항에 따라 적합한 ECAD 소프트웨어를 선택하고 효율적으로 전기 부품을 설계하십시오.
