자신만의 태양열 USB 충전기를 만드는 방법

지속 가능한 에너지, 태양광 발전

태양 에너지는 지구상에서 얻을 수 있는 진정으로 지속 가능하고 환경 친화적인 에너지 자원입니다. 현대 사회에서는 이 자원을 적극적으로 활용하고 있으며, 이는 특히 전력 공급이 제한적인 외딴 지역에서 매우 중요합니다. 태양광 발전은 낮 시간 동안 햇빛에 장시간 노출되는 지역에 매우 적합하며, 전기 요금을 절감하는 데 효과적입니다.

본문에서는 태양 에너지를 사용하여 USB 전원 방식의 DC 전자 기기를 충전할 수 있는 DIY 시스템 구축 방법을 소개합니다. 최소한의 부품과 간결한 설계를 통해 핵심 개념을 설명하고 시연하는 데 초점을 맞출 것입니다.

태양광 발전 이해하기

태양광 발전은 햇빛 에너지를 활용하여 실용적이고 효율적인 전력으로 전환하는 기술입니다. 태양광 패널과 발전기는 빛 에너지를 전기 에너지로 바꾸는 데 사용됩니다. 태양광 패널은 작은 크기부터 주거용 건물 옥상에 설치하는 대형 패널까지 다양하며, 더 넓은 면적에 걸쳐 여러 패널을 연결하여 상업적인 규모의 전력 생산도 가능합니다.

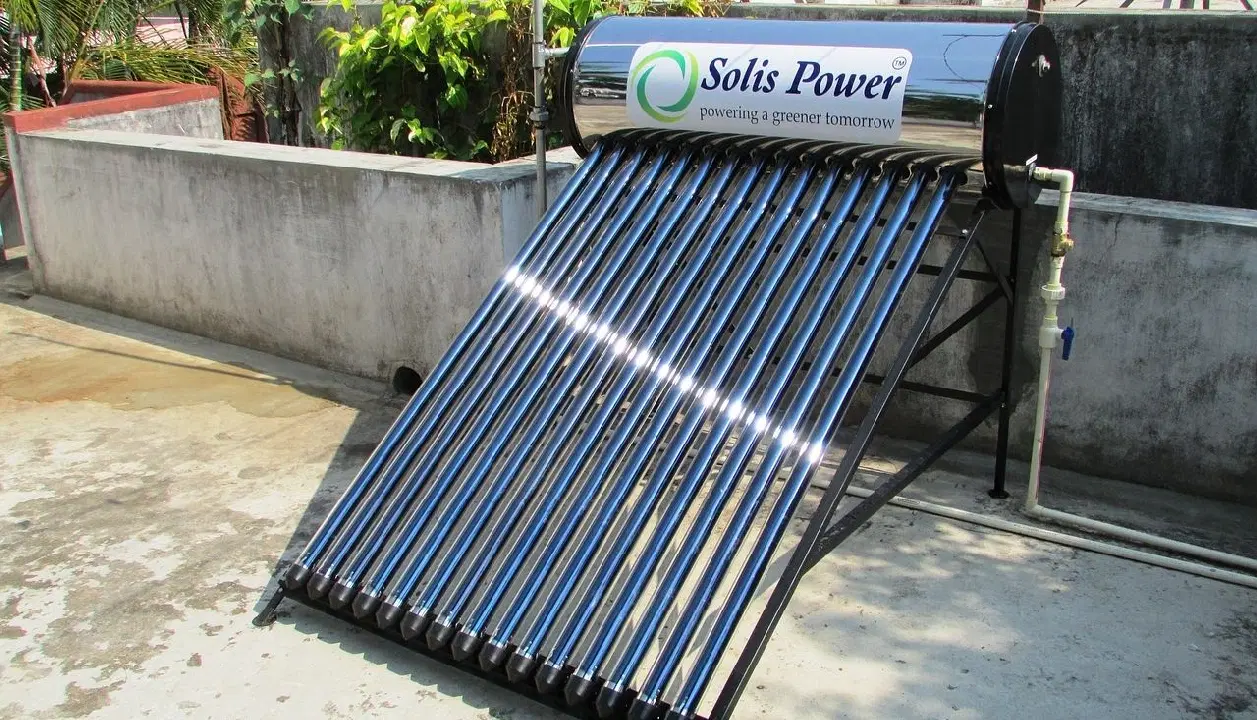

태양 에너지를 활용하는 방법은 여러 가지가 있습니다. 가장 일반적인 방법은 태양 광선을 전기로 변환하는 태양광 발전(PV) 시스템입니다. 이 외에도 태양열 에너지를 모아 건물 내부나 액체를 가열하는 데 사용하거나 태양열 온수 시스템을 설치할 수도 있습니다.

적합한 부품 선택

이 프로젝트의 주요 목표는 햇빛에서 얻은 태양 에너지를 이용하여 USB 전원 장치를 충전하는 데 필요한 전류를 확보하는 것입니다. 악천후나 해가 진 후에도 충전 기능을 유지하기 위해서는 배터리가 필수적입니다. 또한 배터리는 전자 기기 충전에 필요한 안정적인 전류를 제공합니다.

이 DIY 프로젝트에 필요한 부품은 다음과 같습니다.

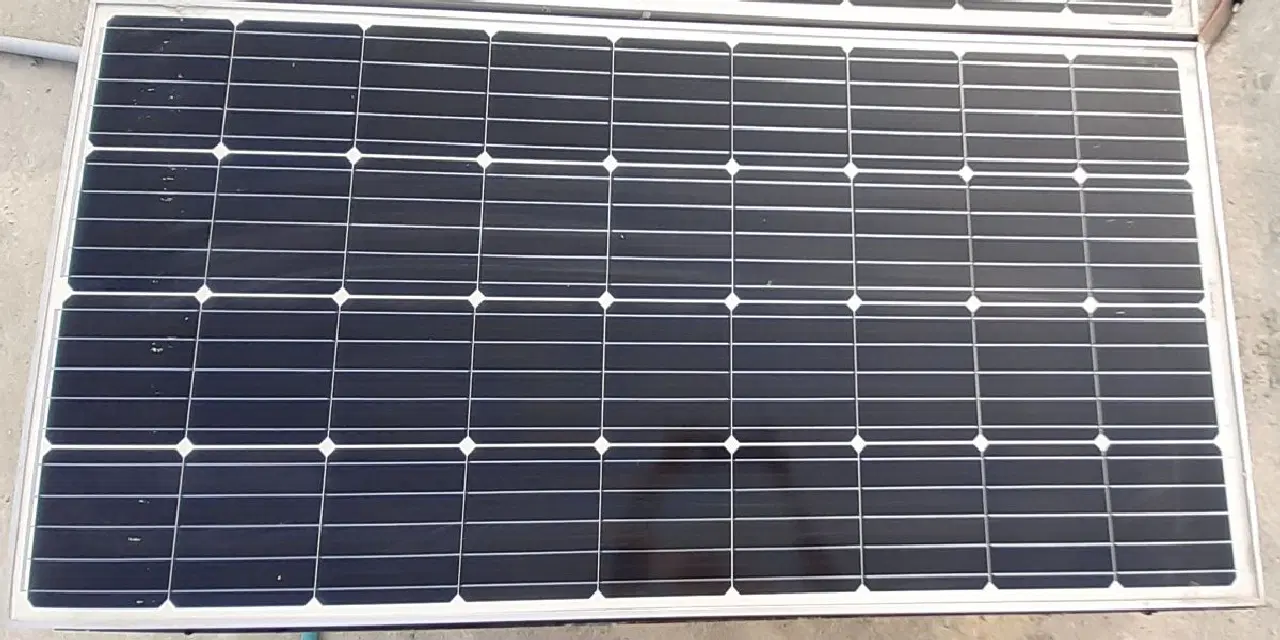

태양광 패널: 햇빛에 노출되면 직류를 생성합니다. 필요한 전력량에 따라 적절한 크기의 패널을 선택해야 합니다. 본 프로젝트에서는 150W 태양광 패널을 사용하며, 이 용량으로 DC 전구와 DC 팬도 작동할 수 있습니다.
배터리: 생성된 전기를 저장하는 용도로 사용됩니다. 전력 요구량에 맞는 적절한 크기의 배터리를 선택해야 합니다.
태양광 충전 컨트롤러: 전류를 제어하고 배터리의 과충전 및 전기적 과부하를 방지합니다. 적절한 정격 전류와 USB 인터페이스를 갖춘 태양광 충전 컨트롤러를 선택해야 합니다.
전선: 각 부품을 연결하는 데 사용됩니다.
USB 장치: 휴대폰이나 태블릿과 같은 테스트 장치가 필요합니다.

1단계: 블록 다이어그램

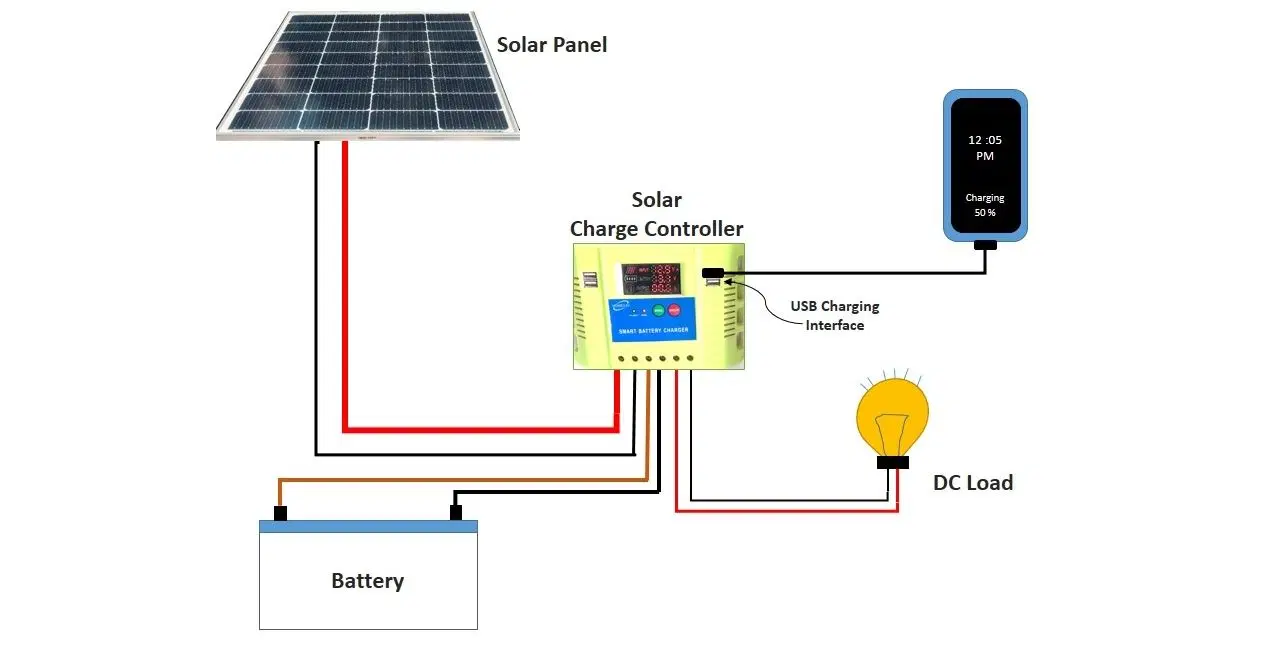

아래 다이어그램은 태양광 패널에서 생성된 전력을 얻고 제어하며 효율적으로 사용하기 위해 필요한 구성 요소를 보여줍니다.

발전 장치(태양광 패널), 저장 장치(배터리), 부하 장치를 모두 태양광 충전 컨트롤러에 연결합니다. 이 컨트롤러는 입력 전류, 출력 부하 전류, 충전 전압을 모니터링합니다.

2단계: 태양광 패널 연결

배터리의 충전 전류를 높이기 위해 150W 태양광 패널을 병렬로 연결하여 사용합니다. 필요한 전력에 따라 더 적거나 많은 패널을 사용할 수 있습니다. 병렬 연결에서는 모든 태양광 패널의 양극 단자를 전선으로 연결하고, 모든 패널의 음극 단자도 동일하게 연결합니다. 그다음, 각 연결 부위를 절연 테이프로 감싸 안전하게 만듭니다.

3단계: 충전 컨트롤러 연결

태양광 패널의 양극선을 충전 컨트롤러의 양극 단자에 연결하고, 음극선을 충전 컨트롤러의 음극 단자에 연결합니다. 태양광 충전 컨트롤러에는 USB Type-A 포트가 있습니다. 내부에는 12V DC를 5V DC로 변환하는 전압 조정기가 있어 USB 전원 장치를 충전할 수 있습니다. USB 모듈에서는 일반적으로 1번과 4번 핀이 각각 5V DC와 접지로 사용됩니다. USB 포트를 통해 휴대폰, 태블릿, 스마트워치 등 USB 인터페이스가 있는 다양한 전자 기기를 충전할 수 있습니다.

태양광 충전 컨트롤러는 배터리 과열을 유발할 수 있는 과충전/과전압을 방지합니다. 과열은 배터리 수명과 성능을 저하시킬 수 있습니다.

4단계: 배터리 설치

배터리를 설치하면 악천후나 야간에 태양광 충전을 사용할 수 없을 때 유용한 전력 백업을 제공합니다. 본 프로젝트에서는 전력 저장을 위해 12V DC 배터리를 사용합니다. 여러 배터리를 병렬로 연결하여 전체 전압을 12V로 유지하면서 전류 용량을 늘립니다.

배터리 용량은 부하 요구 사항과 태양광 패널의 충전 용량을 고려하여 결정해야 합니다. 두꺼운 금속 전선을 사용하여 태양광 충전 컨트롤러의 배터리 연결 단자를 배터리 단자에 연결합니다.

5단계: 배선 마무리

모든 부품을 정확하고 견고하게 연결하여 스파크가 발생하지 않도록 해야 합니다. 또한, 단락을 방지하기 위해 연결 부위를 절연 처리해야 합니다. 전도체 손실을 줄이기 위해 고품질의 두꺼운 전선을 사용하여 연결하십시오. 일반적으로 전기 배선을 최소화하기 위해 태양광 패널, 충전 컨트롤러, 배터리를 서로 가깝게 배치하는 것이 좋습니다. 긴 배선은 전기 손실을 증가시켜 태양광 시스템의 효율성을 낮출 수 있습니다.

6단계: 충전기 테스트

낮 시간 동안 배터리 충전을 테스트하려면 태양광 충전 컨트롤러의 전원 버튼을 누르십시오. 충전 컨트롤러에 표시되는 전압을 관찰하고, 디지털 멀티미터나 디지털 클램프 미터를 사용하여 흐르는 전류를 측정하십시오.

충전 컨트롤러는 배터리와 태양광 패널의 전압을 표시합니다. 또한 DC 부하가 연결되면 시스템의 부하 전류도 표시합니다.

12V 배터리가 태양광 충전 컨트롤러에서 약 14V DC에 도달하면 배터리 과충전을 방지하기 위해 태양광 패널에서 충전을 중단합니다. 화창한 날에는 16V DC를 초과할 수 있는 태양광 패널의 전압을 모니터링할 수 있습니다.

이제 USB Type A 커넥터를 사용하여 USB 장치나 스마트폰을 태양광 충전 컨트롤러에 직접 연결합니다. USB 포트는 배터리에서 내부적으로 변환된 5V DC를 제공합니다. 연결된 기기가 충전되기 시작하는 것을 확인할 수 있으며, 부하에 의해 흐르는 전류도 관찰할 수 있습니다.

이 시스템은 USB 인터페이스 외에도 기기에 전원을 공급할 수 있습니다. 예를 들어, 12V 인터페이스를 사용하여 DC 전구나 DC 팬에 전원을 공급할 수 있습니다. 충전 컨트롤러의 부하 인터페이스에 연결하기만 하면 됩니다. 부하 기호(예: 전구)는 충전 컨트롤러의 이 인터페이스를 나타냅니다.

이 DIY 프로젝트를 더욱 발전시켜 배터리 없이 스마트폰 및 USB 전원 장치를 충전할 수 있는 소형 및 휴대용 플랫폼을 만들 수도 있습니다. 단, 이 방식은 낮에만 작동합니다.

태양광 충전기의 장점

이러한 태양광 발전 시스템은 장치의 휴대성을 향상시키고 기존 전력망에 대한 의존도를 줄이는 데 도움을 줄 수 있습니다. 또한 태양광 충전은 기존 시스템의 AC-DC 변환 과정에서 발생하는 손실을 방지하여 효율성을 높입니다. 태양광 시스템에서는 모든 저장 및 충전이 DC로 이루어지므로 이러한 손실을 피할 수 있습니다. 다만, 승압이나 전압 조정이 필요할 수 있습니다.

가정에서 태양 에너지를 활용하면 전기 요금을 크게 절약할 수 있습니다. 태양광 가로등, 태양열 수영장 히터, 태양광 블루투스 스피커 등 다양한 태양열 프로젝트를 직접 만들 수 있습니다.
