데이터베이스는 등록, 고객 데이터, 트랜잭션 데이터 등의 중요한 정보를 저장하므로 소프트웨어/웹 애플리케이션의 필수적인 부분입니다. ER 다이어그램은 요구 사항을 충족하도록 데이터베이스를 설계하는 데 도움이 됩니다.
데이터베이스를 사용하면 웹 애플리케이션의 관리자와 사용자가 지정된 웹사이트/웹 애플리케이션에서 데이터를 검색할 수 있습니다.
소프트웨어 애플리케이션이 실행되기 전에 설계, 개발 및 테스트와 같은 다양한 단계를 거칩니다. 엔터티 관계 다이어그램(ERD)은 데이터베이스를 시각적으로 나타내는 데 사용됩니다.
목차
ER 다이어그램이란?
ER 다이어그램, ERD 또는 ER 모델이라고도 하는 엔터티 관계 다이어그램은 데이터베이스를 설계하는 데 사용되는 구조 다이어그램입니다. ER 다이어그램에는 원하는 시스템 내의 모든 주요 엔터티와 이러한 엔터티 간의 상호 관계를 시각화하는 다양한 커넥터와 기호가 있습니다.
엔터티는 웹 응용 프로그램마다 다를 수 있습니다. 예를 들어 학교 관리 시스템이 있는 경우 관리자, 학생, 교사 및 과목과 같이 역할이 다른 여러 엔터티가 있을 수 있습니다. 반면 전자상거래 플랫폼이라면 관리자, 사용자/고객, 제품과 같은 엔터티가 있을 것입니다.
일반적인 ER 다이어그램에는 엔터티, 해당 특성 및 관련 상호 관계를 나타내는 다양한 스타일과 함께 제공되는 사각형 및 커넥터와 같은 기호가 있습니다.
ER 다이어그램의 이점
- 명시적 시각적 표현. 사용자는 ER 다이어그램을 확인하여 데이터베이스 구조를 쉽게 이해할 수 있습니다.
- ER 다이어그램은 유연합니다. 웹 애플리케이션이 성장함에 따라 디자인이 변경될 수 있습니다. ER 다이어그램은 이러한 요구 사항을 처리할 수 있도록 유연합니다.
- 이해하기 간단합니다. ER 다이어그램의 다양한 기호를 이해하는 한 관계를 쉽게 이해할 수 있습니다.
- 커뮤니케이션을 더욱 효과적으로 만듭니다. ER 다이어그램을 사용하면 사용자가 데이터베이스의 서로 다른 엔터티 간의 관계를 쉽게 이해할 수 있습니다. 사용자는 다양한 엔터티가 서로 통신하는 방법을 이해하기 위해 항상 다이어그램의 표준 기호를 연구할 수 있습니다.
ER 다이어그램 도구를 사용할 수 있는 사람
데이터베이스 디자이너
데이터베이스 디자이너는 데이터베이스의 모양을 시각적으로 표현하는 작업을 담당합니다. 데이터베이스가 이미 존재하고 이를 개선하려는 경우 명확한 계획 없이 직접 변경하는 것은 현명하지 않습니다. ERD는 설계자가 결함과 실수를 식별하고 데이터베이스에서 변경 사항을 실행하기 전에 변경할 수 있도록 도와줍니다.
데이터베이스 작성자
데이터베이스가 설계되면 개발자는 실제 생성 작업을 맡게 됩니다. 데이터베이스 작성자는 항상 ER 다이어그램을 참조하여 기능 데이터베이스를 생성하기 위한 엔터티와 관계를 결정합니다.
데이터베이스 디버거
특히 웹 애플리케이션이 크고 테이블이 많은 경우 데이터베이스에서 실수를 식별하는 것이 어려울 수 있습니다. ERD는 디버거가 데이터베이스 스키마를 시각화하고 전체 데이터베이스 그림을 갖도록 도와줍니다.
ER 다이어그램 도구의 기능
여러 다이어그램 옵션이 있어야 합니다.
워크플로 다이어그램, ER 다이어그램, UML 다이어그램 및 순서도는 다이어그래밍 도구를 사용하여 그릴 수 있는 다이어그램의 예일 뿐입니다. 이상적인 ER 그리기 도구는 테이블, 일대다(1:M) 및 일대일(1:1) 관계, 보기, 트리거, 시퀀스 및 프로시저와 같은 다양한 데이터베이스 개체의 모델링을 지원해야 합니다. 그렇지 않으면 불완전한 다이어그램으로 끝납니다.
데이터베이스 엔진 지원
웹 앱이 성장함에 따라 다른 데이터베이스 엔진을 사용할 수 있습니다. 이상적인 ER 다이어그램 제작자는 제공된 제약 조건을 기반으로 데이터 모델을 검증하기 위해 다양한 데이터 엔진을 이해해야 합니다.
가져오기 도구
때때로 데이터베이스 엔지니어로서 이미 존재하는 데이터베이스로 작업할 수도 있습니다. 귀하의 작업은 기존 파일에서 데이터베이스 구성 요소를 조정하거나 업그레이드하는 것입니다. 대부분의 최신 도구에는 기존 데이터베이스를 가져와 변경할 수 있는 “리버스 엔지니어링” 기능이 함께 제공됩니다.
아래는 오늘날 시장에서 가장 우수한 ER 다이어그램 제작자입니다.
Lucidchart

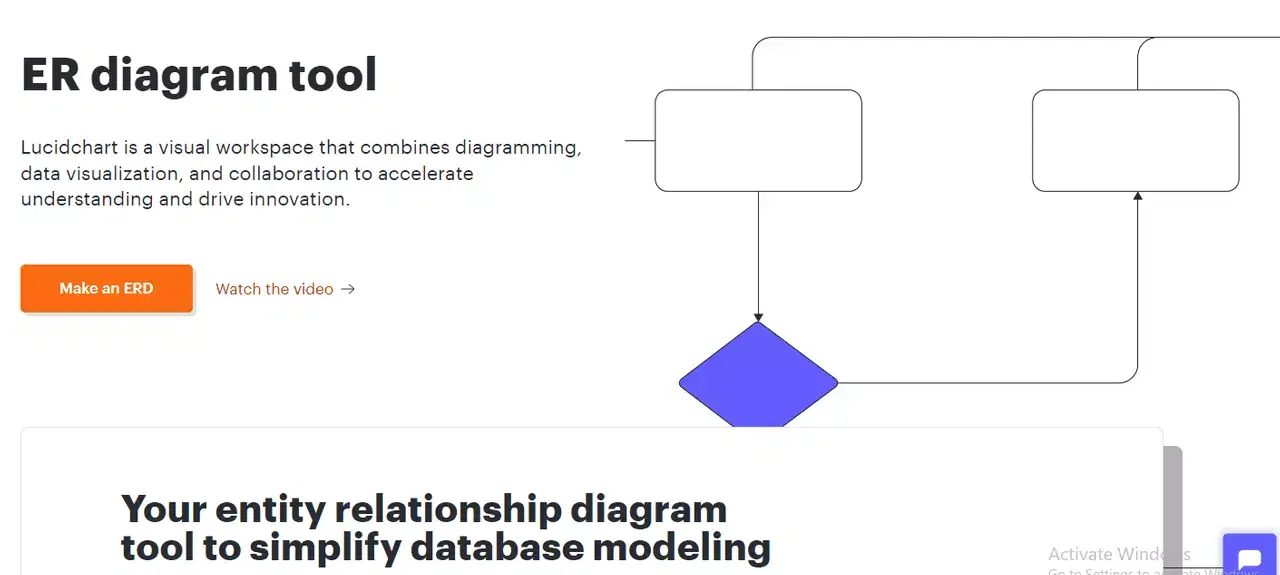

Lucidchart는 데이터베이스를 시각화하는 데 도움이 되는 템플릿, 기호 및 표기법이 포함된 ER 다이어그램 작성기입니다. Lucidchart에는 끌어서 놓기 인터페이스가 있어 아티스트가 아니더라도 쉽게 사용할 수 있습니다.
주요 특징들
- 실시간 협업. 데이터베이스 엔지니어는 좋은 협력자가 되어야 합니다. Lucidchart는 실시간 변경에 영향을 주는 협업 도구와 함께 제공됩니다.
- 가져오기 기능. Lucidchart를 사용하면 데이터를 가져와 모델과 연결을 자동으로 생성할 수 있습니다. 이 기능은 데이터를 업데이트할 때마다 이러한 모델도 업데이트합니다.
- 사용자 정의 가능한 템플릿. Lucidchart에는 모델과 관계를 생성하기 위해 쉽게 사용자 정의할 수 있는 준비된 템플릿이 있습니다.
Lucidchart 가격은 월 $7.95부터 시작하며 기능이 제한된 무료 플랜도 제공합니다.
창조적으로

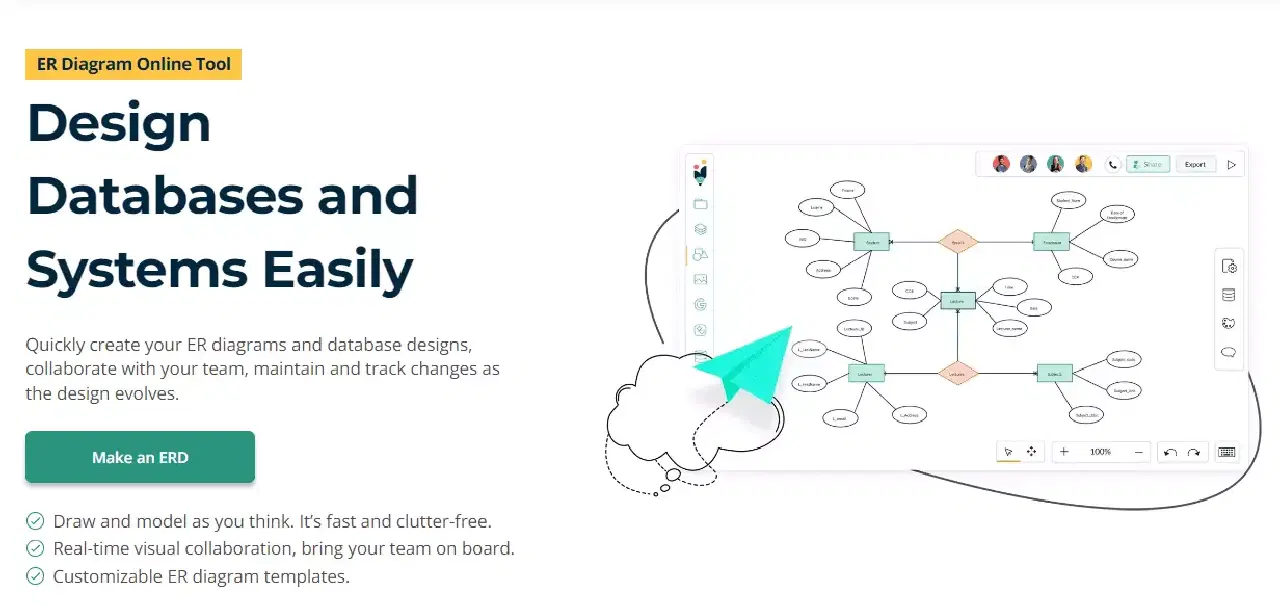

자신을 시각적인 작업 공간으로 표현합니다. 끌어서 놓기 인터페이스는 데이터베이스에서 다이어그램, 차트 및 관계를 만들 때 유용합니다.
주요 특징들
- 사용자 정의 가능한 ER 다이어그램 템플릿. 프로젝트에 맞게 사용자 정의할 수 있는 템플릿이 있으므로 처음부터 모든 것을 만들 필요가 없습니다.
- 실시간 시각적 협업. 팀원을 초대하고 즉시 작업을 시작할 수 있으므로 팀으로 작업하는 경우 걱정할 필요가 없습니다.
- 모델을 재사용할 수 있습니다. 기존 모델을 재사용할 수 있으므로 매번 처음부터 모델을 만들 필요가 없습니다. 재사용 가능한 템플릿을 만들어 데이터베이스 디자인 시간을 줄일 수도 있습니다.
Creately에는 월 $4부터 시작하는 유료 플랜이 포함된 무료 플랜이 있습니다.
스마트드로
Smartdraw는 ER 다이어그래밍을 위한 웹 기반 애플리케이션입니다. 이 도구에는 놓기 및 끌기 기능이 있으며 Microsoft Office, G Suite 및 Confluence와 같은 다양한 응용 프로그램과 통합됩니다.
주요 특징들
- 자동 생성. 테이블 정의의 CSV 파일을 가져오고 자동 ERD 데이터베이스 확장을 시작하여 데이터베이스의 시각적 표현을 생성하기만 하면 됩니다.
- 다른 앱과의 통합. 작업 흐름을 간소화하기 위해 Smartdraw를 Microsoft, Atlassian 및 Google의 다양한 앱과 연결할 수 있습니다.
Smartdraw 가격은 개인 플랜의 경우 $9.95부터 시작합니다.
칸바

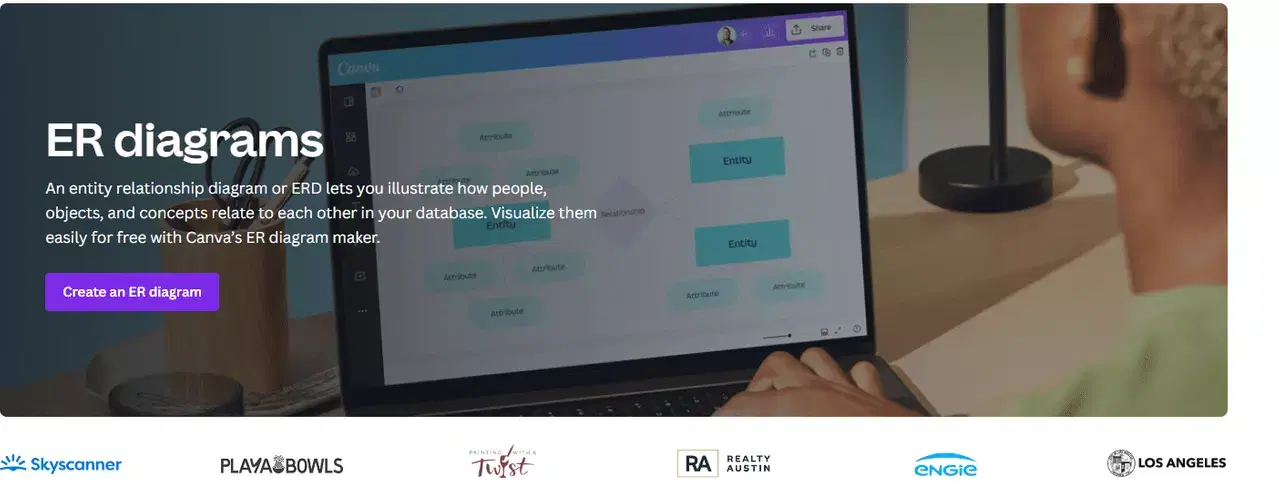

가장 인기 있는 디자인 도구 중 하나인 Canva는 Canva ER 도구를 통해 ER 다이어그램 작성에도 사용할 수 있습니다.
주요 특징들
- 20개 이상의 전문 그래프. ERD에 그래프가 필요한 경우 선택할 수 있는 그래프가 있습니다.
- 전문적으로 디자인된 템플릿. Canva의 ERD 제작 도구에는 필요에 맞게 쉽게 맞춤설정할 수 있는 템플릿이 함께 제공됩니다.
Canva에는 무료 요금제가 있으며 유료 요금제는 월 $6.49부터 시작합니다.
비주얼 패러다임 온라인

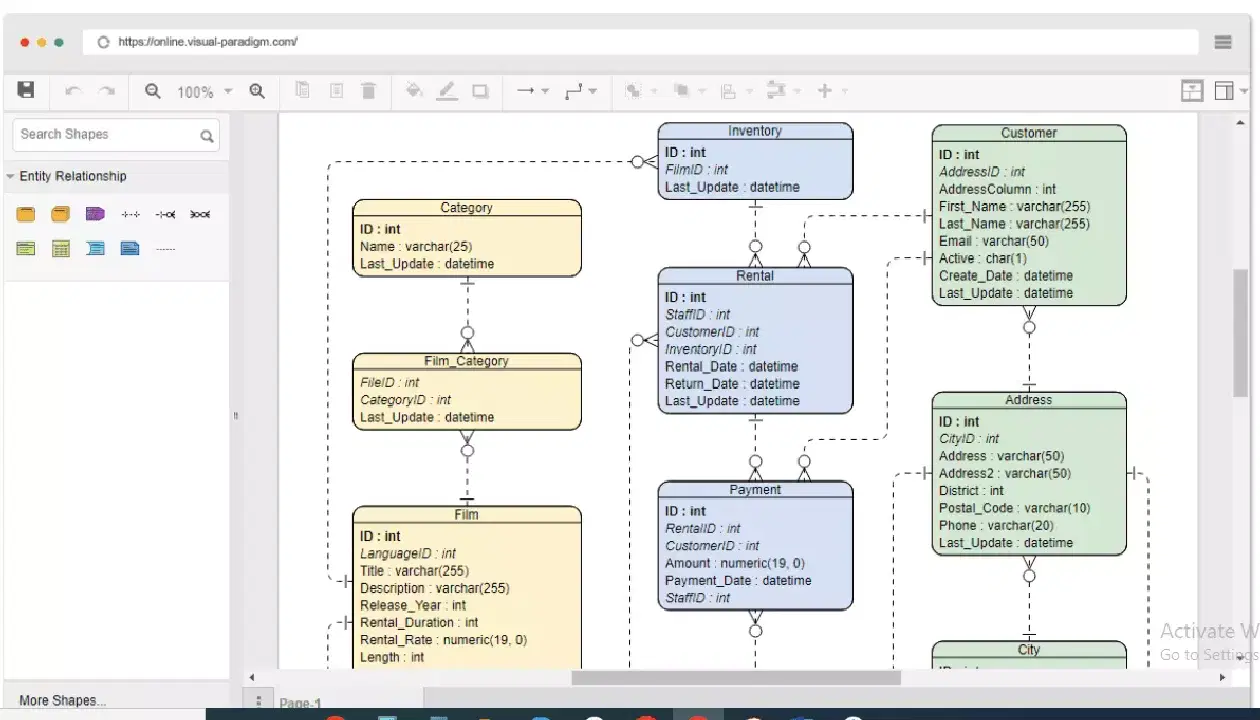

Visual Paradigm Online ERD 도구는 산업 표준 및 전문 ER 모델을 생성할 수 있도록 다양한 기호 및 커넥터와 함께 제공됩니다. 이 도구를 사용하여 개념적, 논리적 또는 물리적 데이터 모델을 생성할 수 있습니다.
주요 특징들
- 선택할 수 있는 많은 템플릿. Visual Paradigm에는 선택할 수 있는 템플릿이 2000개 이상 있으므로 ER 다이어그램 작성 도구를 사용한 적이 없더라도 걱정할 필요가 없습니다. 템플릿을 선택하고 사용자 정의를 시작하십시오.
- 협업 기능. 팀 구성원을 이 도구에 초대하여 디자인에 대한 즉각적인 피드백을 받을 수 있습니다.
Visual Paradigm은 월 $4부터 유료 플랜이 포함된 무료 플랜을 제공합니다.
시각적 패러다임

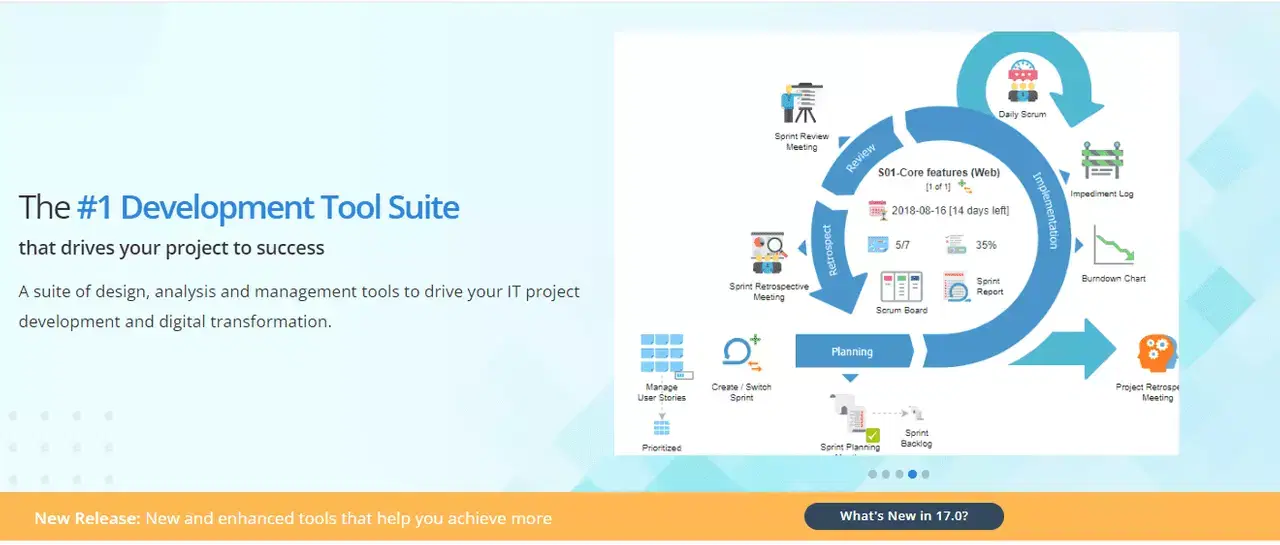

Visual Paradigm은 다양한 다이어그램을 만드는 데 사용할 수 있는 ER 다이어그램 작성 도구입니다. 이 끌어서 놓기 도구를 사용하면 전문 디자이너가 아니더라도 모델의 시각적 표현을 쉽게 만들 수 있습니다.
주요 특징들
- 스위퍼와 자석. Sweeper 기능을 사용하면 다이어그램 요소 사이의 공간을 편리하게 확장할 수 있습니다. 반면에 자석을 사용하면 드래그를 통해 요소 사이의 공간을 줄일 수 있습니다.
- 컬러 레전드. Color Legend를 통해 ERD의 우선순위, 개발 단계, 성숙도를 시각적으로 표현할 수 있습니다.
- 포맷 복사기. 한 도형에서 다른 도형으로 스타일 설정을 복제하는 데 시간이 오래 걸릴 수 있습니다. 형식 복사기를 사용하면 ERD의 글꼴 스타일, 선 및 채우기 설정을 복제할 수 있습니다.
Visual Paradigm의 가격은 월 $4부터 시작합니다.

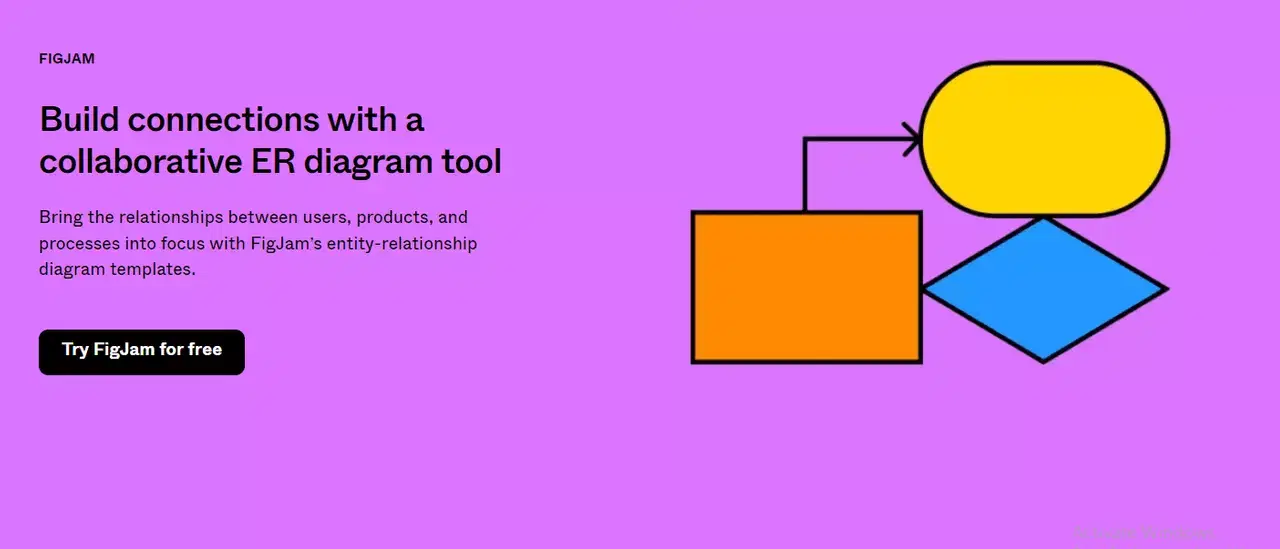

Figma ER 도구를 사용하면 사용자, 제품 및 프로세스 간의 관계를 시각적으로 표현할 수 있습니다. 따라서 이 도구를 사용하여 더 나은 경로를 설계하거나 기존 데이터베이스를 디버깅할 수도 있습니다.
주요 특징들
- 실시간 협업. 디자인을 공유하고 실시간 피드백을 받을 수 있습니다. 디자인에 대한 뷰어 또는 공동 작업자로 구성원을 추가할 수도 있습니다.
- 문서 데이터베이스 디자인. Figma ER 도구를 사용하면 설계 프로세스를 문서화할 수 있습니다. 따라서 미래의 직원이 모델과 상호 작용할 때 쉽게 따라갈 수 있습니다.
- 쉬운 흐름. FigJam의 ER 다이어그래밍 도구를 사용하면 팀 구성원이 데이터베이스를 설계할 때 쉽게 따라갈 수 있습니다.
Figma에는 무료 패키지가 있으며 유료 패키지는 편집자당 월 $12부터 시작합니다.
EdrawMax

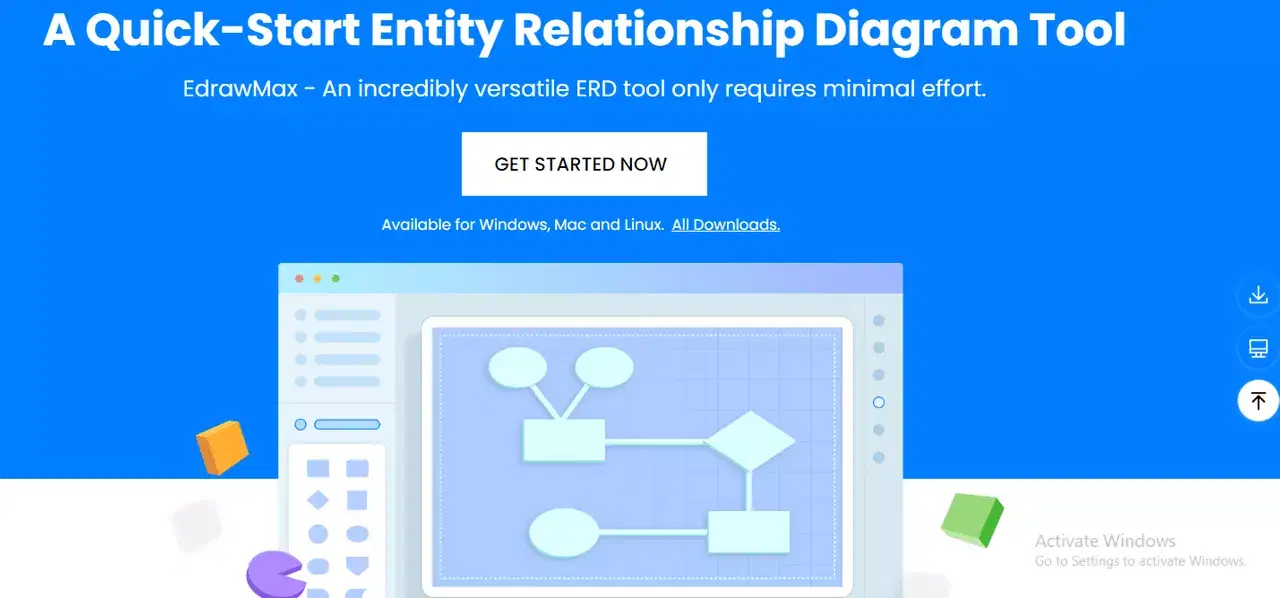

EdrawMax는 시스템을 심층적으로 살펴보는 다이어그램을 생성하는 ER 다이어그램 작성 도구입니다. 엔터티가 어떻게 상호 연결되어 있는지 확인하고 설계를 진행하기 전에 논리를 사용하여 문제를 감지할 수도 있습니다.
주요 특징들
- 수월한 수입 및 수출. 데이터베이스에서 데이터를 가져올 수 있으며 EdrawMax는 시각적 표현을 생성합니다. 디자인이 완료되면 PDF, JPG, SVG, MS Visio, MS Word 및 MS Excel과 같은 다양한 형식으로 파일을 내보낼 수 있습니다.
- 수백 개의 템플릿. 사용자 지정할 수 있는 기존 템플릿을 선택하면 디자인 시간을 거의 절반으로 줄일 수 있습니다.
- 쉬운 협업. 데이터베이스를 디자인할 때 실시간 입력을 얻을 수 있습니다. 디자인 파일에 대한 다양한 작업을 도와줄 다른 디자이너를 초대할 수도 있습니다.
EdrawMax 가격은 월 $7.41부터 시작합니다.
마무리
데이터베이스 설계는 내부 프로세스이지만 사용자가 최종 웹 애플리케이션과 상호 작용하는 방식에 확실히 영향을 미칩니다. ER Diagram Maker의 선택은 필요, 예산, 취향 및 선호도에 따라 달라집니다. 선택한 도구가 찾고 있는 모든 기능을 지원하는지 확인하십시오.
