메인보드는 컴퓨터 조립 과정에서 핵심적인 역할을 담당합니다. CPU, GPU, RAM, 저장 장치 등 대부분의 부품이 메인보드에 직접 연결됩니다. 컴퓨터의 중추 신경계와 같은 존재이며, PC를 처음부터 조립할 때 가장 먼저 설치하는 부품 중 하나입니다. 따라서 GPU를 장착하거나 전원 공급 장치를 연결하기 전에 메인보드가 케이스에 정확히 설치되었는지 확인해야 합니다. 컴퓨터 케이스에 메인보드를 설치하는 것은 일부 사람들이 생각하는 것만큼 어려운 작업은 아니지만, 몇 가지 주의해야 할 사항이 있습니다. 새로운 PC를 조립하거나 기존 PC를 업그레이드할 때, 메인보드를 PC에 어떻게 설치하는지 자세히 알아보겠습니다.
메인보드 설치 단계별 안내 (2023년 최신)
특히 많은 조립자들에게 혼란을 주는 부분인, 케이스 전면 I/O 연결에 대해서도 상세히 다룰 것입니다. 이 가이드라인을 통해 PC 케이스 내부에 메인보드를 정확하게 설치하는 방법을 단계별로 알아볼 수 있습니다.
메인보드 설치 전 주의사항

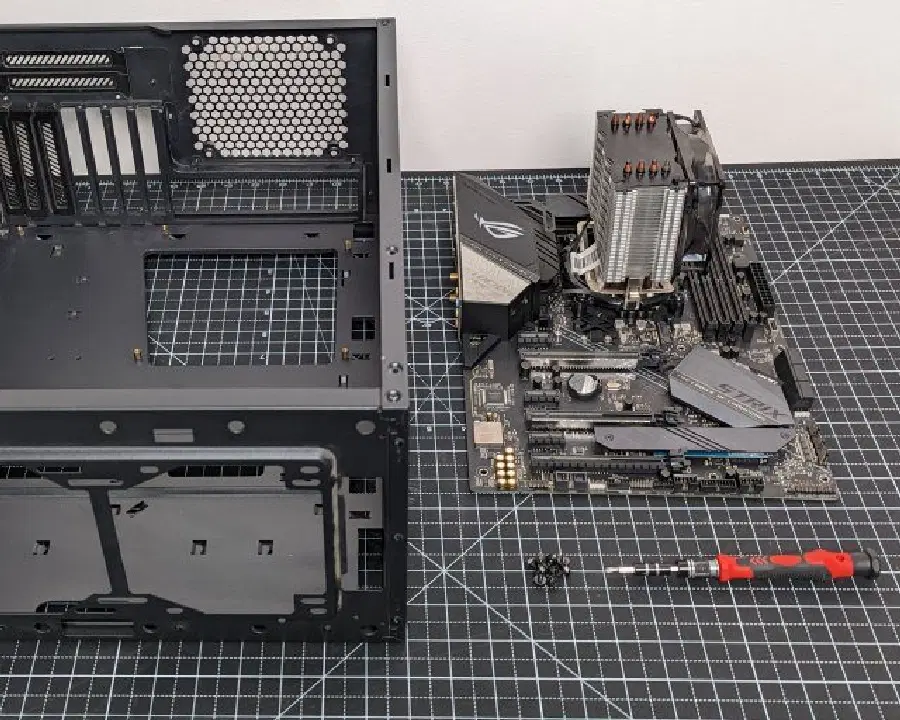

필요한 도구 준비
PC 조립에 필요한 도구를 준비하는 것은 매우 기본적인 사항입니다. 하지만 종종 잊어버리는 경우가 있으므로 작업 전에 반드시 필요한 도구를 모두 모아 정리해 두어야 합니다. 이 작업에서는 주로 십자 드라이버가 필요합니다. 또한, PC 부품을 다루기 전에 작업 공간을 깨끗하게 정리하고 정전기 방지 팔찌를 착용하여 정전기로 인한 손상을 예방하는 것이 중요합니다.
PC 케이스와 메인보드 호환성 확인

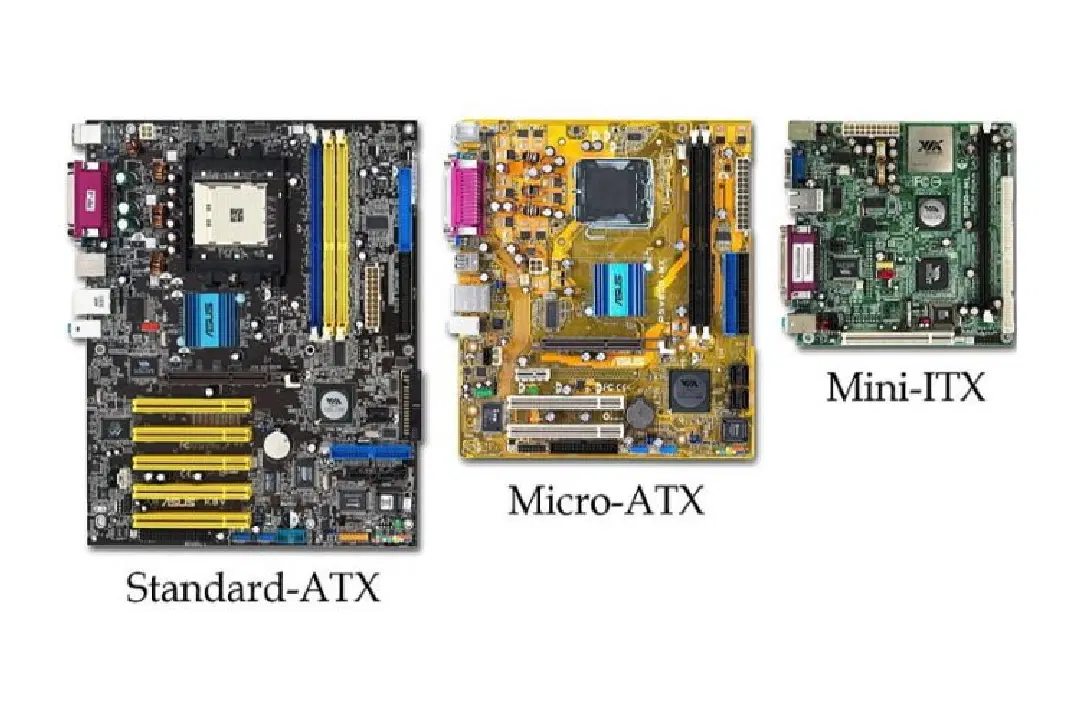

올바른 PC 케이스를 선택하는 것은 매우 중요한 다음 단계입니다. PC 케이스의 크기에 따라 풀 사이즈 ATX, microATX 또는 mini-ITX 메인보드를 사용할 수 있습니다. 메인보드 종류에 따른 호환성을 자세히 알아보려면 다양한 메인보드 유형에 대한 심층 가이드를 참고하십시오.
따라서 사용하는 PC 케이스와 메인보드가 서로 호환되는지 확인해야 합니다. 예를 들어, 풀타워 케이스는 세 가지 유형의 메인보드 모두에 맞지만, 더 작은 케이스는 mini-ATX 메인보드만 사용할 수 있습니다.
메인보드에 핵심 부품 설치
메인보드를 PC 케이스 내부에 장착하기 전에 주요 부품을 먼저 설치하고 케이스 외부에서 기본적인 조립을 완료하는 것이 좋습니다. 메인보드에 RAM 모듈과 CPU를 먼저 설치하는 것이 좋으며, 케이스에 넣기 전에 공랭 쿨러나 AIO 쿨러도 미리 설치할 수 있습니다.
필요한 전원 커넥터 확인
메인보드에는 일반적으로 6핀 또는 8핀 CPU 전원 커넥터가 하나 또는 두 개의 8핀 전원 커넥터가 있습니다. 고급 메인보드, 예를 들어 ASUS ROG Z790-E와 같은 경우에는 잠금 해제된 CPU의 더 높은 전력 제한을 지원하기 위해 두 개의 전원 커넥터를 갖추는 경향이 있습니다. 따라서 메인보드 설치를 원활하게 진행하려면 전원 공급 장치 케이블을 적절히 준비해야 합니다.
메인보드 설명서 준비
조립을 시작하기 전에 메인보드 설명서를 꼭 준비하십시오. 만약 설명서가 없다면 제조업체 웹사이트에서 다운로드할 수 있습니다. 메인보드마다 구조가 조금씩 다르기 때문에 USB 헤더, RGB 조명, 전면 I/O 커넥터 위치 등을 확인하기 위해 설명서를 반드시 참고해야 합니다.
메인보드 스탠드오프의 이해
PC 케이스 포장을 풀고 메인보드를 놓을 자리에 작은 금속 나사 모양의 조각들이 설치되어 있는 것을 발견했을 것입니다. 이러한 작은 금속 조각을 스탠드오프라고 하며, 메인보드 설치를 위해 PC 케이스에 먼저 설치해야 합니다.
각 메인보드 나사에는 설치를 위해 스탠드오프가 필요하며, 스탠드오프 위치는 메인보드 크기에 따라 달라집니다. 스탠드오프는 메인보드와 케이스 내부 사이에 공간을 만들어 메인보드의 베어 PCB가 케이스의 전기 전도성 부분에 직접 닿는 것을 방지하는 역할을 합니다.
메인보드는 케이스에 설치된 스탠드오프에 나사로 고정됩니다. 이를 통해 안전한 설치를 보장할 뿐만 아니라 보드 단락의 위험을 예방할 수 있습니다. 메인보드를 직접 나사로 고정하는 것은 매우 위험하므로 스탠드오프를 올바르게 배치하는 것이 설치의 가장 중요한 단계입니다.
케이스 내부에 메인보드 설치하는 방법
1. 위에서 언급한 것처럼 메인보드를 장착하기 전에 먼저 스탠드오프가 올바른 위치에 있는지 확인해야 합니다. 스탠드오프는 일반적으로 특정 메인보드 크기의 케이스에 미리 설치되어 있지만, 사용하는 메인보드에 맞게 위치를 변경해야 할 수도 있습니다. 필요한 도구와 메인보드를 사용하여 스탠드오프를 올바르게 배치하는 방법을 배우십시오.
2. 이제 케이스에 설치된 스탠드오프 위에 메인보드를 조심스럽게 놓습니다. 메인보드의 나사 구멍은 스탠드오프 위치와 정확히 일치해야 합니다. 필요한 경우 케이스 내부에서 메인보드를 조금씩 움직여서 구멍을 스탠드오프 지점에 맞추십시오. 그런 다음, 현재 스탠드오프 위치가 메인보드 설치에 적합한지 확인합니다.

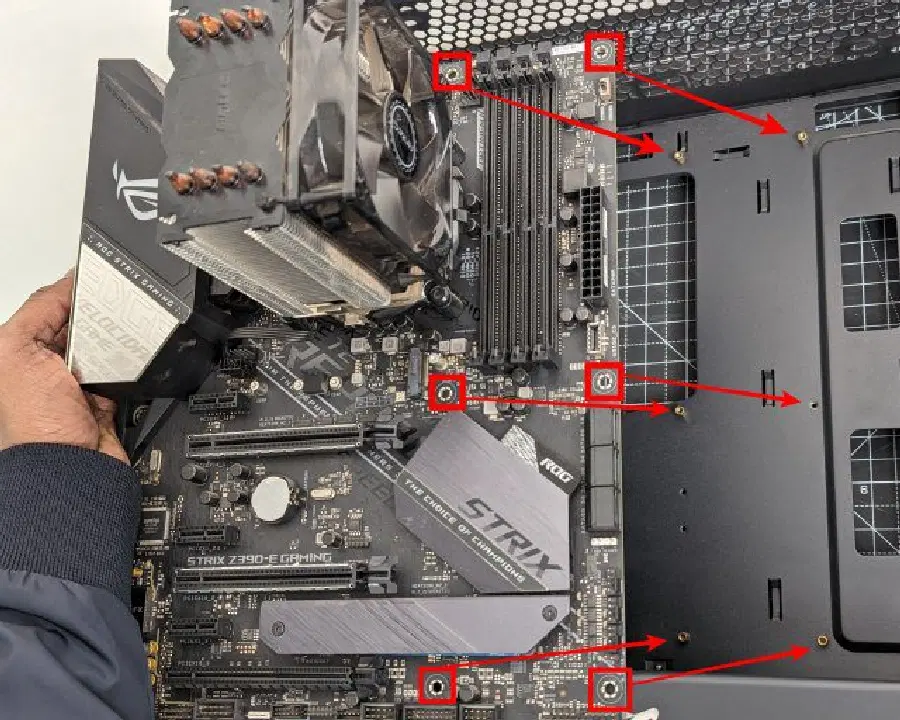

아래 그림에서 스탠드오프 위치에 대한 메인보드 나사 구멍 일부를 표시했습니다. 중간 행의 스탠드오프 중 하나가 누락된 것을 확인할 수 있으며, 이 부분은 수동으로 설치해야 합니다. 다음 단계를 통해 어떻게 해야 하는지 알아보십시오.

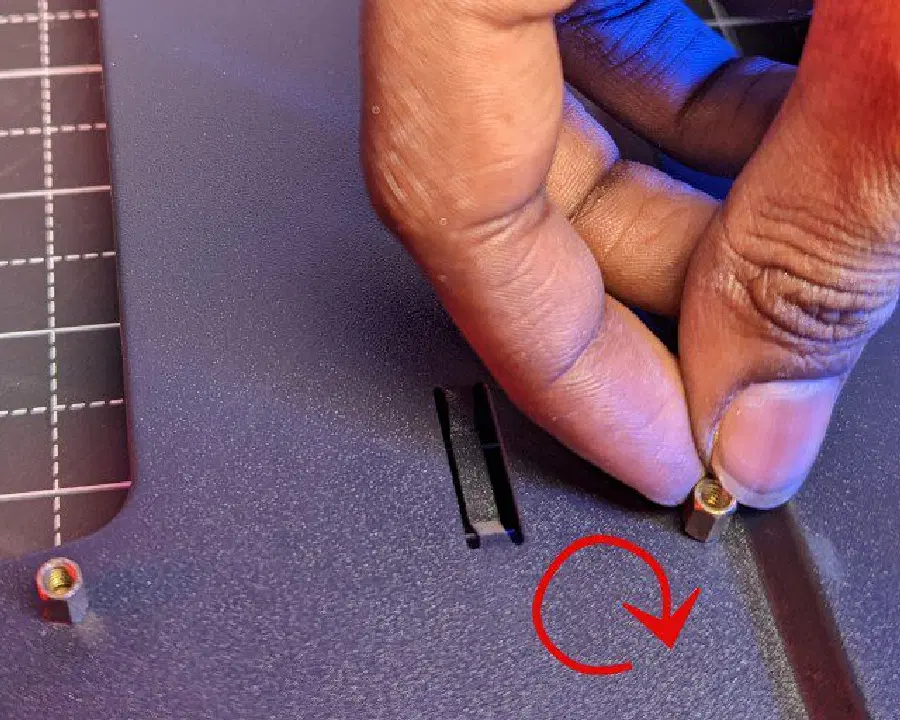

3. 스탠드오프가 올바른 위치에 있지 않다면, 케이스에 설치해야 할 정확한 위치를 표시해 두어야 합니다. 그런 다음, 메인보드를 옆에 두고 호환되지 않는 스탠드오프를 제거합니다(시계 반대 방향으로 돌려서 제거, 너무 꽉 조여 있으면 플라이어 사용). 그 다음, 스탠드오프를 메인보드의 올바른 나사 구멍에 놓고 손으로 시계 방향으로 돌려 나사로 고정합니다.
참고: 케이스에 스탠드오프가 설치되어 있지 않다면, 메인보드에 따라 필요한 모든 위치를 기록해두어야 합니다. 그런 다음, 해당 위치에 스탠드오프를 하나씩 나사로 조입니다.

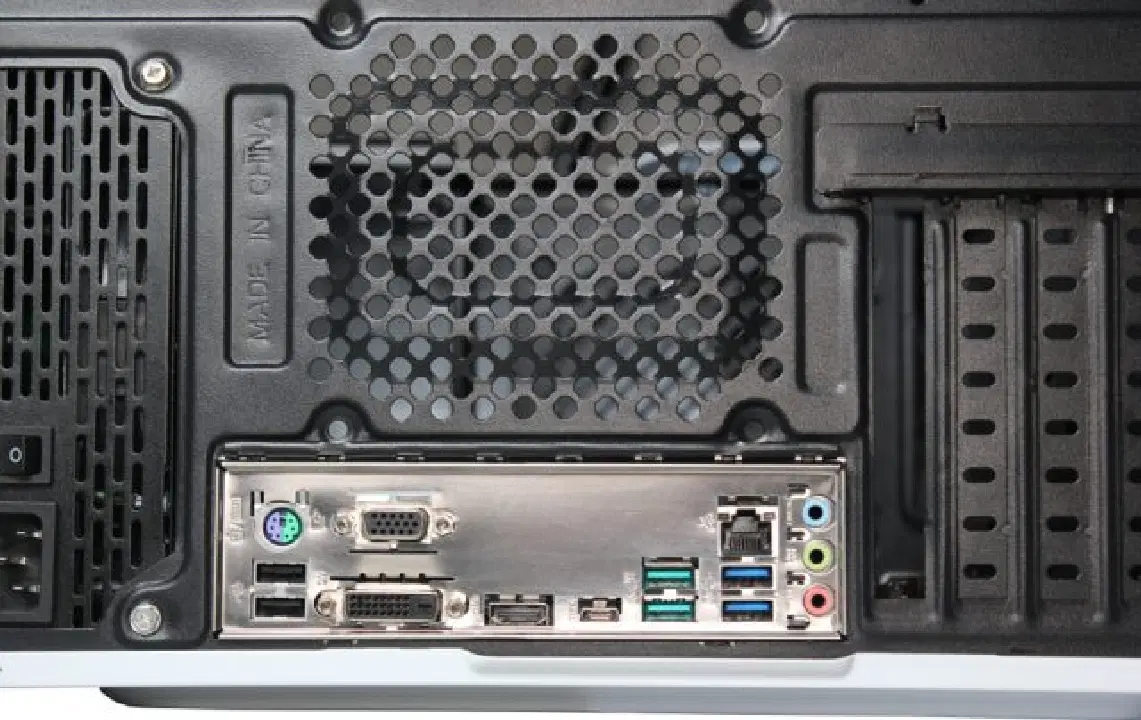

4. 이제 I/O 실드를 추가할 차례입니다. I/O 실드는 메인보드 포트를 보호하는 역할을 하므로 잊지 않도록 주의해야 합니다. 이 경우에는 메인보드에 미리 설치된 I/O 실드가 포함되어 있습니다. 그러나 많은 보급형 및 저가형 메인보드에는 I/O 실드(I/O 포트 컷아웃이 있는 금속 시트)가 상자에 함께 제공되며 수동으로 설치해야 합니다. 다음 그림은 포트를 덮고 있는 I/O 실드를 보여줍니다.

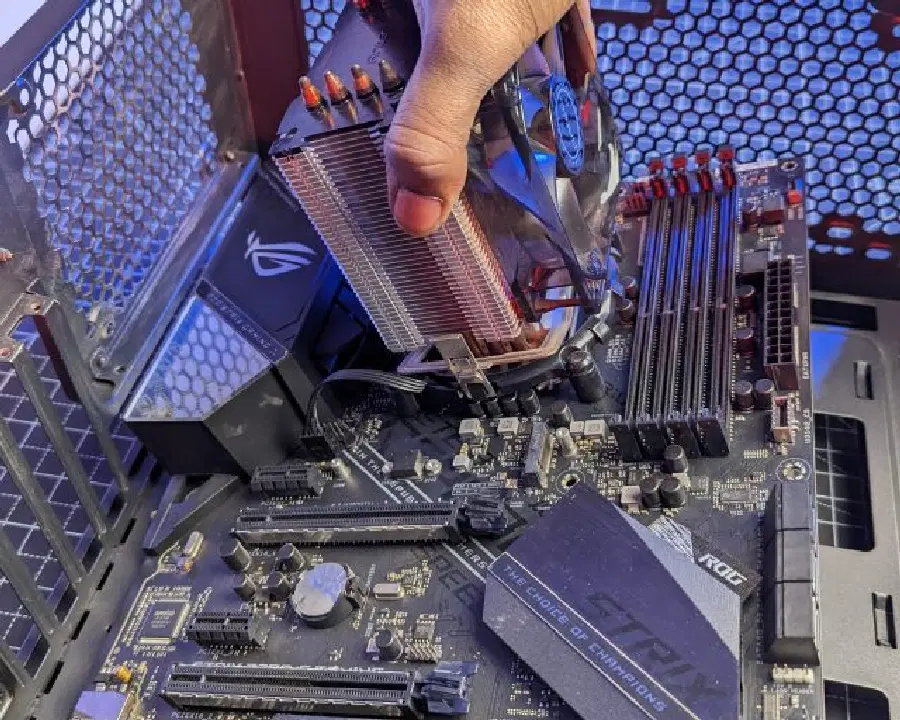

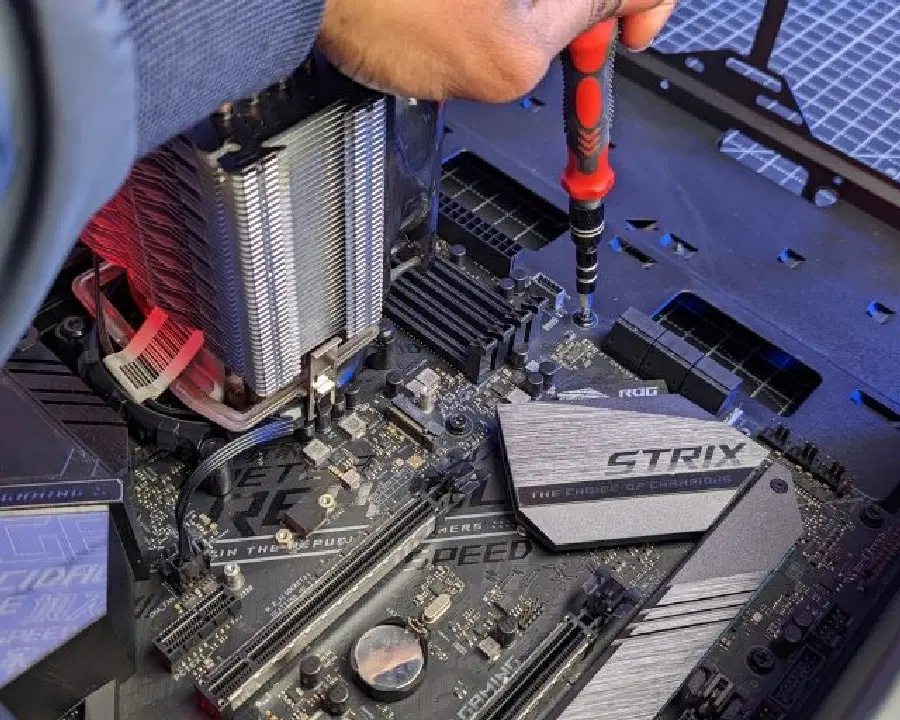

5. 다음으로 메인보드를 케이스 내부의 스탠드오프 위에 조심스럽게 놓습니다. 다양한 포트가 I/O 실드 커버에 정확히 맞춰져야 합니다. 그런 다음, 스탠드오프를 찾아서 메인보드의 오른편을 내립니다. 구멍이 정확하게 정렬되었는지 확인하고, 보드가 스탠드오프 위에 단단히 고정되도록 합니다. 올바르게 배치되었으면 필립스 헤드 스크루드라이버를 사용하여 메인보드를 고정합니다.
참고: 메인보드를 너무 세게 조이지 않도록 주의해야 합니다. 너무 강하게 조이면 메인보드의 PCB가 손상될 수 있습니다. 나사로 인해 자국이 생기면 보증이 무효화될 수 있습니다. 메인보드 나사를 너무 꽉 조이지 않고 딱 맞을 때까지 조이는 것에 집중해야 합니다.
6. 메인보드를 PC 케이스에 성공적으로 장착했지만, 몇 가지 작업이 더 남아있습니다.

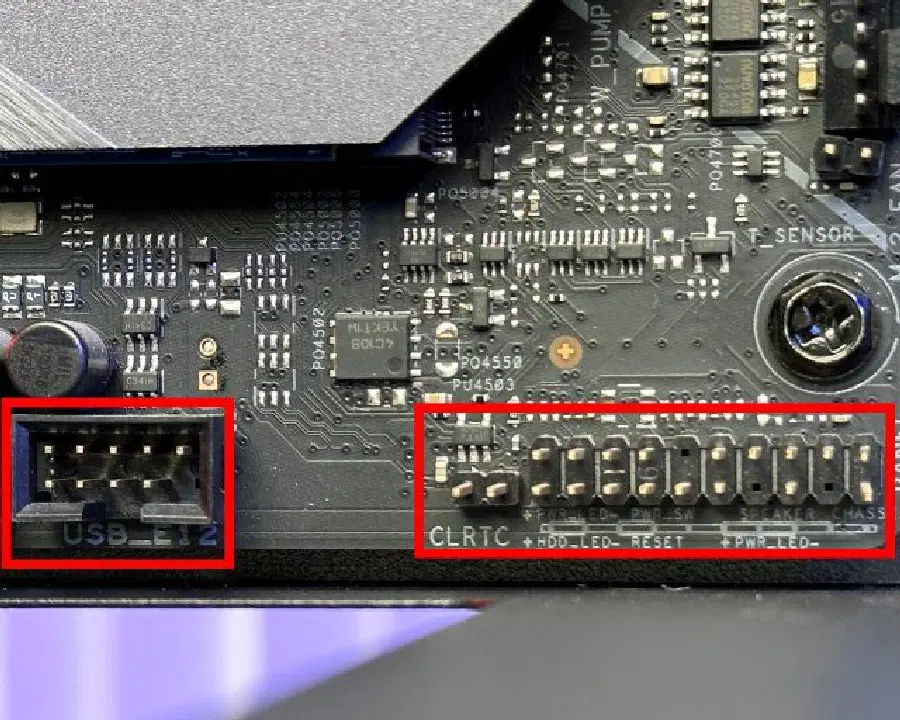

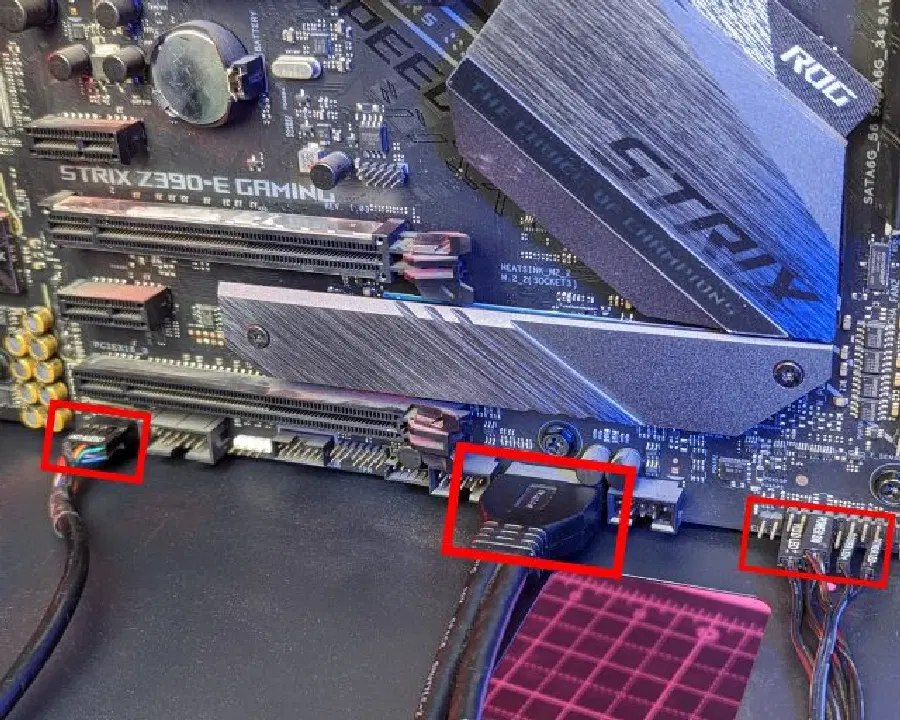

메인보드 설명서를 펼쳐서 ‘전면 I/O 헤더’ 부분을 찾습니다. 여기서 전면 I/O 포트, 전원 스위치, 리셋 스위치, 전면 오디오 포트를 연결하는 위치에 대한 설명을 확인할 수 있습니다. 메인보드 설명서의 정보에 따라 전면 I/O 커넥터를 하나씩 연결하십시오. 또한, 설명서에서 USB 헤더의 위치도 확인할 수 있습니다. 이 헤더를 연결하면 전면 USB 3.0 또는 USB Type-C 포트가 작동합니다.
참고: 자세히 살펴보면 전면 I/O 헤더를 연결할 적절한 위치가 메인보드 자체에 인쇄되어 있는 경우가 많습니다.
7. 다음으로, 파워 서플라이(PSU)를 설치한 후 주 전원 케이블과 다른 부품 케이블을 연결해야 합니다. 이 가이드에서는 모든 메인보드 케이블이나 커넥터를 연결하는 위치를 자세히 설명할 수 없습니다. 메인보드마다 구조가 다르므로 설명서를 참고하여 직접 확인해야 합니다.
8. 이제 모든 것이 완료되었습니다! PC 케이스 내부에 메인보드를 성공적으로 설치했습니다. 그래픽 카드, PCIe 확장 카드, 스토리지 드라이브와 같은 부품을 설치하여 PC 조립을 마무리할 수 있습니다.
자주 묻는 질문(FAQ)
AMD와 Intel 메인보드의 설치 과정이 다른가요?
아니요, 케이스 내부에 메인보드를 설치하는 과정은 AMD 및 Intel 메인보드 모두 동일합니다. 유일하게 주의해야 할 점은 메인보드의 크기입니다. 메인보드 크기는 설치 과정에 영향을 미치며, 스탠드오프를 배치해야 하는 위치를 결정합니다.
메인보드 크기가 케이스에 비해 너무 크거나 작습니다. 어떻게 해야 할까요?
사양 시트를 확인하여 케이스가 메인보드를 지원하는지 확인하십시오. mini ITX, micro ATX 또는 Full ATX 메인보드는 풀타워 ATX 케이스에 모두 들어갈 수 있지만, mini ITX 케이스에는 micro ATX 메인보드를 설치할 수 없습니다. 따라서 PC 조립에 맞는 케이스를 선택했는지 확인해야 합니다. 만약 호환되지 않는다면 다른 메인보드나 케이스를 사용해야 합니다.
I/O 실드를 장착하는 것을 잊었습니다. 메인보드를 제거하지 않고 설치할 수 있는 방법이 있습니까?
아니요, 메인보드를 제거하지 않고는 I/O 실드를 설치할 수 없습니다. 메인보드를 PC 케이스에 장착하기 전에 I/O 실드를 먼저 설치해야 합니다. 모든 메인보드 나사와 케이블을 제거하고 I/O 실드를 설치한 후 메인보드 설치 과정을 다시 진행해야 합니다.
메인보드 드라이버는 어떻게 설치해야 하나요?
제조업체 웹사이트를 통해 메인보드 부품에 대한 드라이버 패키지를 다운로드할 수 있습니다. Windows 업데이트를 통해 자동으로 드라이버 업데이트가 이루어지기도 합니다.
메인보드용 스탠드오프가 부족하면 어떻게 해야 하나요?
온라인 쇼핑몰이나 PC 부품 판매점에서 추가로 스탠드오프를 구매할 수 있습니다. 새 PC 케이스에는 메인보드 설치를 바로 시작할 수 있도록 스탠드오프가 사전 설치되어 있거나 케이스 포장에 포함되어 있습니다. 하지만 오래된 케이스를 사용한다면 스탠드오프를 별도로 구매해야 할 수도 있습니다.
Mini ITX 또는 ATX 메인보드 중 어떤 것이 더 좋을까요?
그래픽 카드 1개, 몇 개의 저장 장치만 사용하고 큰 크기의 AIO 또는 공냉 쿨러가 필요하지 않다면 mini ITX가 적합할 수 있습니다. ATX 메인보드는 더 많은 저장 장치, 그래픽 카드 추가 등 시스템 확장성이 높기 때문에 더 많은 가능성을 제공합니다.
컴퓨터에 메인보드 설치하기
이 가이드는 처음으로 PC를 조립하거나 오래된 컴퓨터를 업그레이드하는 경우, 케이스에 메인보드를 장착하는 데 필요한 거의 모든 정보를 제공합니다. 위에서 설명한 단계를 주의 깊게 따르면 PC에 메인보드를 성공적으로 설치할 수 있을 것입니다. 몇 가지 주의해야 할 사항이 있지만, 전체 과정은 매우 간단합니다. 메인보드를 설치한 후에는 모든 전원 커넥터를 연결하고 CPU에 공랭 쿨러를 장착(CPU에 서멀 그리스를 바른 후)하여 PC를 켜고 정상 작동하는지 확인하십시오. 설치 과정에서 궁금한 점이나 문제가 생기면 언제든지 댓글로 문의해 주십시오.
