차량에 여러 종류의 연료를 사용할 때, 플렉스 연료 센서는 필수적인 장치입니다. 플렉스 연료 센서 설치 방법에 대한 궁금증이 있으시다면 이 글을 끝까지 읽어보세요. 또한, 연료 조성 센서와 플렉스 연료 센서의 위치를 명확하게 알려드리겠습니다. 연료 조성 센서 회로 수리 방법을 포함하여 관련 정보를 찾으시는 분들을 위해 이 유익한 가이드가 모든 궁금증을 해소해 드릴 것입니다. 그럼 시작해 볼까요?
연료 조성 센서의 위치는 어디일까요?
연료 조성 센서의 정확한 위치와 그 기능에 대한 자세한 내용은 계속해서 읽어보시기 바랍니다.
플렉스 연료 센서, 어떻게 설치해야 할까요?
플렉스 연료 센서는 연료가 주입되기 전, 연료 내 에탄올 함량을 측정하는 장치입니다. 측정된 정보는 ECM(엔진 제어 모듈)으로 전달되어, 에탄올 비율에 따라 최적의 엔진 성능을 위해 점화 시기와 연료 공급량 등의 변수를 조정합니다. 플렉스 연료 센서 설치는 간단한 과정이지만, 몇 단계를 거쳐야 합니다. 이제 리턴 연료 라인에 플렉스 연료 센서를 설치하는 방법을 자세히 알아보겠습니다.
1. 플렉스 연료 센서를 연료 압력 조절기와 차량 연료 탱크 사이의 리턴 연료 라인 아무 곳에나 연결합니다.
2. 센서를 차량 ECU(전자 제어 장치)에 연결하려면, 플렉스 연료 센서의 OUT 단자를 ECU의 디지털 펄스 입력(DPI) 포트 중 하나에 연결해야 합니다.
3. GND 단자는 접지에, VCC 단자는 +12V 전압 신호에 연결합니다.
위에 제시된 간단한 단계를 따라 차량에 플렉스 연료 센서를 성공적으로 설치할 수 있습니다. 이제 플렉스 연료 센서 설치가 완료되었습니다.
플렉스 연료 센서의 정확도는 어느 정도일까요?
플렉스 연료 센서는 매우 높은 정확도를 자랑합니다. 센서는 연료가 주입되기 전, 흐르는 연료의 에탄올 함량을 정밀하게 측정합니다. 연료가 센서를 통과할 때 디지털 펄스 신호가 생성되는데, 이 신호는 연료 내 에탄올의 양을 나타냅니다. 펄스는 초당 약 4-5회 갱신되며, 주파수는 연료 내 에탄올 양에 비례합니다. 센서는 0.1%의 미세한 변화까지 감지할 수 있어, 연료 내 에탄올 비율을 정확하게 파악할 수 있습니다.
연료 조성은 무엇을 의미할까요?
연료 조성은 연료를 구성하는 물질의 화학적 비율을 의미합니다. 예를 들어, 메탄이나 에탄올과 같은 탄화수소는 연료의 완전 연소에 필요한 이론적 공기량을 결정하는 데 중요한 역할을 합니다. 연료의 화학적 조성은 연료의 엔진 성능과 물리적 특성을 결정짓는 중요한 요소입니다.
연료 조성 센서의 역할은 무엇일까요?
연료 조성 센서는 연료 내 에탄올의 양을 측정하고, 에탄올과 가솔린의 비율을 파악합니다. 측정된 값은 ECM으로 전달되어, 연료 공급량과 점화 시기 등의 매개변수를 조정하는 데 사용됩니다. 낮은 전압은 낮은 에탄올 농도를, 높은 전압은 에탄올 함량이 높은 연료를 의미합니다.
센서는 연료 압력 조절기와 연료 탱크 사이의 리턴 연료 라인에 연결되어 있습니다. 연료 라인에 도달하기 전에 모든 연료는 플렉스 연료 센서를 거치게 됩니다. 엔진 제어 모듈은 센서로부터 신호를 받아 연료의 에탄올 농도를 파악하고, 점화 시기와 분사되는 연료의 양을 조절합니다.

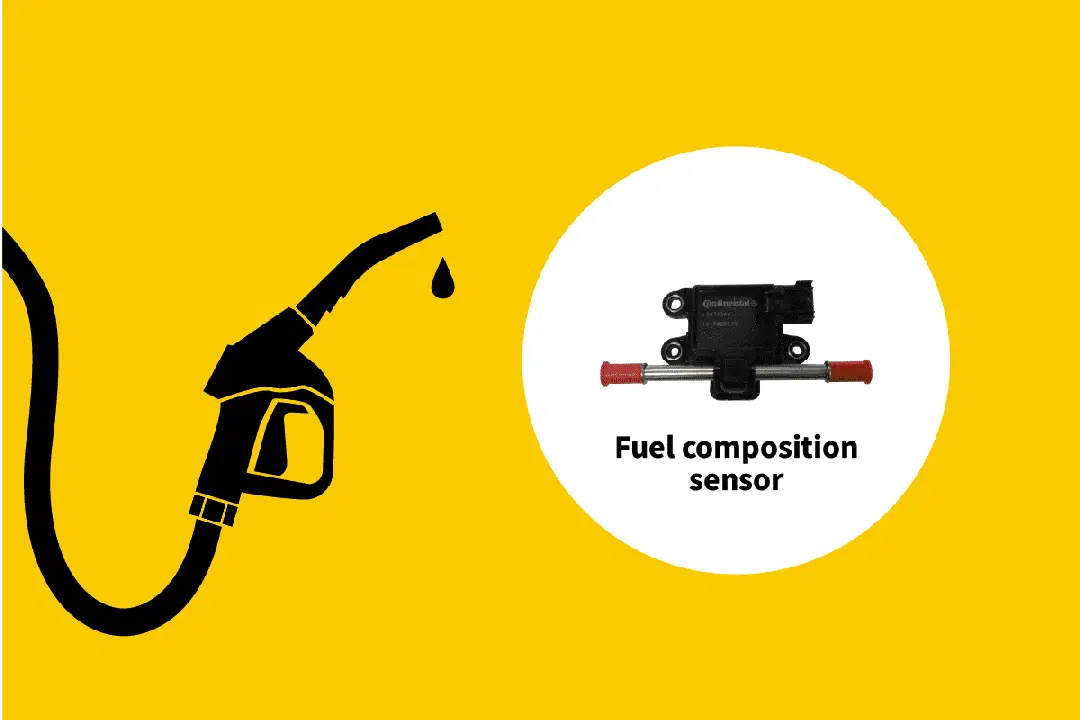

연료 조성 센서는 어디에 위치할까요?
연료 조성 센서는 인젝터와 연료 탱크를 연결하는 연료 라인에 있습니다. 센서는 연료와 공기의 혼합 비율을 측정하여 연소 효율을 높이는 데 기여합니다.
플렉스 연료 센서는 어디에 있을까요?
플렉스 연료 센서의 위치가 궁금하신가요? 센서는 연료 탱크 근처의 리턴 연료 라인에 연결되어 있으며, 연료 압력 조절기와 연료 탱크 사이 어디든 설치될 수 있습니다.
연료 조성 센서 회로 낮음 오류는 무엇을 의미할까요?
플렉스 연료 엔진의 연료 조성 센서 회로는 연료 내 에탄올 양을 지속적으로 추적합니다. 연료를 채울 때마다 에탄올 양이 변할 수 있으므로, 최적의 엔진 성능과 연료 효율을 위해 적절한 조정이 필요합니다. 센서 회로는 측정된 에탄올 수치에 따라 ECM에 신호를 보냅니다. ECM은 이 신호를 기반으로 연료 공급량과 점화 시기를 수정하여 연료를 보다 효율적으로 연소시킵니다. 만약 연료 조성 센서 회로에서 낮은 전압이 감지되면, ECM은 P0178 코드를 생성하여 센서 회로가 낮음을 알립니다. 연료 조성 센서 회로가 낮아지는 원인은 다음과 같습니다.
- 연료 조성 센서 자체의 고장
- 배선 문제
- 파워트레인 제어 모듈(PCM) 오류
연료 조성 센서 회로는 어떻게 수리할 수 있을까요?
연료 조성 센서 회로의 입력이 높은 경우, P0178 오류 코드가 발생할 수 있습니다. 이는 엔진 제어 모듈(ECM)에서 감지한 센서 회로 입력이 규정 값보다 높을 때 나타납니다. 연결 불량, 센서의 연료 오염 또는 녹은 배선 등이 단락의 원인이 될 수 있습니다. 이러한 문제는 엔진의 실화, 작동 지연 또는 정지의 원인이 될 수 있습니다. 다음은 연료 조성 센서 회로를 수리하기 위해 시도해 볼 수 있는 몇 가지 방법입니다.
- 연료 필터에 있는 수분을 모두 제거합니다.
- 불량한 연료 조성 센서 회로를 점검하고, 센서 자체의 결함 또는 단락 여부를 확인합니다. 결함이 있다면 정상 작동하는 센서로 교체합니다.
- 센서가 정상 작동한다면, 배선에 문제가 있을 가능성이 높습니다. 배선의 손상, 단락 또는 센서 연결 불량을 수리합니다.
- 연료 조성 센서 하우징 및 센서 자체를 교체할 수도 있습니다.
위의 단계를 따라 연료 조성 센서 회로를 성공적으로 수리할 수 있기를 바랍니다. 하지만 문제가 계속되면 전문가의 도움을 받는 것이 좋습니다.
플렉스 연료 센서, 어떻게 재설정할 수 있을까요?
플렉스 연료 센서는 연료 주입 전 에탄올 함량을 측정하고, 그 정보를 ECM으로 보냅니다. ECM은 에탄올 비율에 따라 점화 시기와 연료 공급을 조절합니다. 플렉스 연료 센서가 제대로 작동하지 않을 경우, 다음과 같이 재설정해 볼 수 있습니다.
주의: 오염된 연료는 플렉스 연료 센서 고장의 원인이 될 수 있으므로, 오염된 연료 사용을 피해야 합니다.
1. 연료 라인에서 기존 플렉스 연료 센서 또는 연료 조성 센서를 제거합니다.
2. 연료 필터를 분리하여 청소하고, 물을 모두 제거합니다.
3. 새 플렉스 연료 센서를 연료 라인에 설치합니다. 이때, 센서의 OUT 단자를 ECU의 디지털 펄스 입력(DPI) 포트 중 하나에 연결해야 합니다.
참고: 멀티미터를 사용하여 전원, 접지 및 개방 회로 단자의 연결 상태 및 기능을 확인합니다.
4. GND 단자를 접지에 연결하고, VCC 단자를 +12V 전압 신호에 연결합니다.
2004년형 쉐보레 타호의 연료 조성 센서는 어디에 있을까요?
2004년형 쉐보레 타호의 연료 조성 센서는 운전석 앞쪽 레일 근처의 연료 필터 앞에 위치하고 있습니다.
코드 P0178은 어떻게 해결할 수 있을까요?
엔진 제어 모듈(ECM)은 연료 조성 센서 회로의 입력이 규정 값보다 높을 때 P0178 오류 코드를 발생시킵니다. 이 문제는 엔진 실화, 작동 지연 및 멈춤을 유발할 수 있습니다. 다음은 P0178 코드 오류의 원인이 되는 연료 조성 센서 회로를 수리하는 몇 가지 방법입니다.
- 연료 필터를 청소합니다.
- 단락 또는 손상된 배선 또는 잘못된 센서 연결을 수리합니다.
- 결함이 있거나 단락된 연료 조성 센서 회로를 교체합니다.
- 연료 조성 센서 하우징 및 센서를 교체합니다.
- 문제가 해결되지 않으면 전문가의 도움을 받습니다.
***
이 가이드를 통해 연료 조성 센서의 위치에 대해 더 많은 것을 배우셨기를 바랍니다. 질문이나 제안 사항은 아래 댓글 섹션을 통해 언제든지 문의해 주십시오. 또한 앞으로 다루었으면 하는 주제가 있다면 알려주세요.
