멀티미터로 PSU를 테스트하는 방법

전원 공급 장치(PSU)는 모든 서버의 핵심 구성 요소이며, 이는 IT 인프라의 원활한 작동에 필수적입니다. 오늘날 대부분의 시스템은 구매 시 PSU를 기본적으로 제공합니다. PSU는 내부 부품을 활용하여 교류(AC)를 직류(DC)로 변환함으로써 컴퓨터에 직접 전력을 공급하는 것이 아니라 간접적으로 전력을 제공합니다. 컴퓨터에 충분한 전력이 공급되지 않거나 PSU 자체에 결함이 있을 경우, 시스템 불안정, 컴퓨터 부팅 실패 등 다양한 문제가 발생할 수 있습니다. 이러한 상황에서는 PSU의 작동 상태를 진단하기 위한 테스트 방법이 필요합니다. 이 글은 멀티미터를 사용하여 PSU를 테스트하는 방법을 안내하는 완벽한 가이드입니다. 지금부터 자세히 살펴보겠습니다.

멀티미터를 이용한 PSU 테스트 방법

멀티미터로 PSU를 테스트하는 방법을 살펴보기 전에, 전원 공급 장치가 고장났을 때 나타날 수 있는 몇 가지 징후를 먼저 알아보겠습니다.

PC 부팅 불가: 전원 공급 장치에 문제가 있다면 PC가 정상적으로 부팅되지 않을 수 있습니다. 이는 시스템이 시작조차 되지 않는 상태를 의미하며, 종종 작동 불능의 컴퓨터로 이어집니다.
PC의 임의 재시작 또는 종료: PC가 임의로 재시작되거나 부팅 중에 종료되는 현상은 PSU 오류의 대표적인 징후 중 하나입니다.
죽음의 블루스크린: PC 화면이 갑자기 파란색으로 변하는 현상은 PSU 상태가 좋지 않을 가능성이 높다는 것을 시사합니다.
화면 멈춤: 블루스크린이나 블랙스크린 없이 PC 화면이 이유 없이 멈추는 경우, 하드웨어적인 문제를 의심해 볼 필요가 있습니다.
랙 및 끊김 현상: 갑작스러운 랙이나 끊김 현상은 매우 흔한 문제이며, 이는 테스트를 통해 PSU 문제를 진단할 수 있는 단서가 됩니다.
화면 이상: 화면 결함은 전원 공급 장치에 곧 문제가 발생할 것이라는 신호일 수 있습니다.
팬 소음: PC가 유휴 상태일 때 팬이 지나치게 큰 소음을 내며 최고 속도로 회전하는 경우, 시스템 과열 여부를 확인해야 합니다. 만약 과열이 아니라면 PSU 문제일 수 있습니다.
과열: 과도한 과열 또한 전원 공급 장치의 성능 저하를 나타내는 신호일 수 있습니다.
연기 또는 타는 냄새: PSU가 완전히 고장난 경우에는 연기와 함께 타는 냄새가 날 수 있습니다.

사전 점검 사항

PSU에 문제가 있다고 판단되고 멀티미터로 PSU를 테스트하는 방법을 알고 싶다면, 다음 내용을 주의 깊게 읽고 테스트를 진행하기 전에 문제를 해결하십시오.

1단계: USB 장치 및 디스크 제거

DVD, CD, USB 드라이브 등 PC에 연결된 모든 외부 장치를 분리한 후 컴퓨터를 재시작해 보세요. 데이터 손실을 방지하기 위해 주의를 기울여 외부 장치를 제거하는 것이 중요합니다.

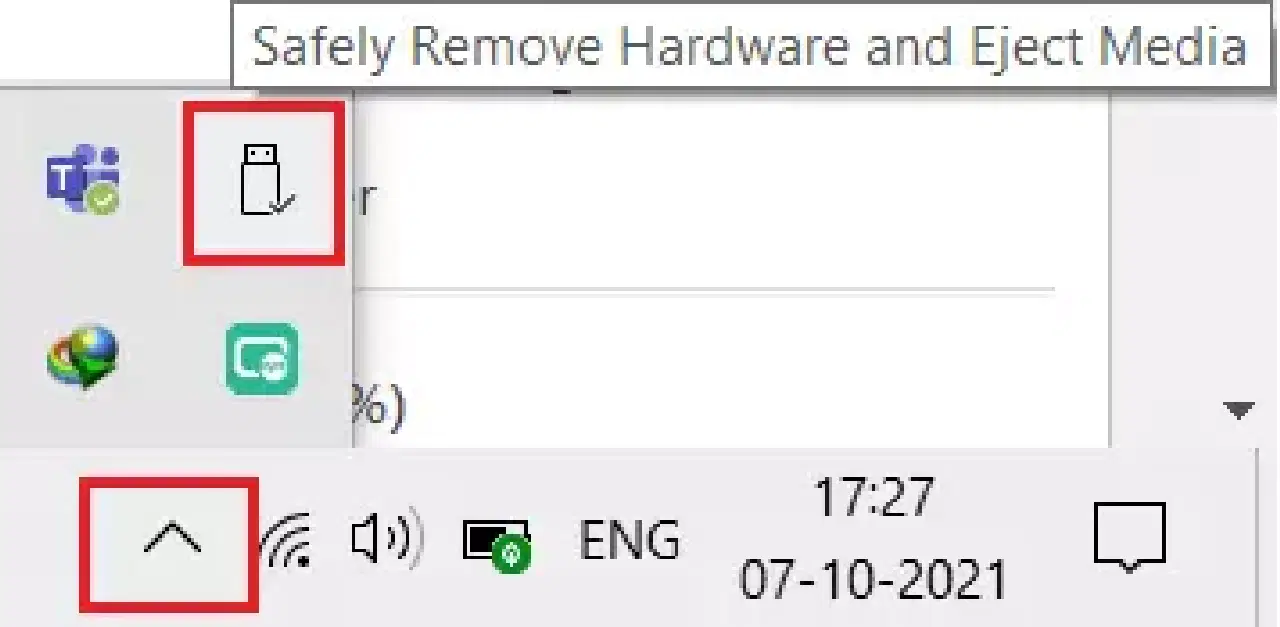

1. 작업 표시줄에서 ‘하드웨어 안전하게 제거 및 미디어 꺼내기’ 아이콘을 찾아 클릭합니다.

2. 해당 아이콘을 마우스 오른쪽 버튼으로 클릭하고 제거하려는 외부 장치를 선택합니다.

3. 시스템에서 다른 모든 외부 장치를 안전하게 제거하고 PC를 재부팅합니다.

2단계: 최근 추가한 하드웨어 제거

최근에 설치한 새로운 외부 또는 내부 하드웨어, 주변 장치 연결을 해제합니다. 해당 장치를 제거한 후 컴퓨터가 정상적으로 작동한다면, 새 하드웨어가 시스템과 호환되지 않을 가능성이 높습니다.

3단계: 모든 케이블 분리

컴퓨터에 충분한 전력이 공급되지 않으면 예상치 못한 여러 가지 충돌을 경험할 수 있습니다. 정전이 발생할 경우 시스템의 기본적인 기능이 방해받게 됩니다. 또한 오래되었거나 손상되었거나 신뢰할 수 없는 케이블을 사용할 경우 연결이 지속적으로 끊어질 수 있습니다.

시스템 성능이 아무리 뛰어나더라도 케이블 손상은 중단 없는 서비스 제공을 방해합니다. 케이블 상태를 점검하고 문제가 있다면 새 케이블로 교체한 후 멀티미터로 PSU를 테스트하십시오.

1. 멀티탭에서 전원 케이블을 뽑은 후 시스템을 벽면 콘센트에 직접 연결해봅니다. 이 간단한 조치로 문제가 해결되는 경우가 많습니다.

2. 컴퓨터에 연결된 모든 케이블을 분리합니다. 여기에는 다음이 포함될 수 있습니다.

VGA 케이블: 모니터의 VGA 포트를 컴퓨터에 연결하는 데 사용되는 케이블
DVI 케이블: 모니터의 DVI 포트를 컴퓨터에 연결하는 데 사용되는 케이블
HDMI 케이블: 모니터의 HDMI 포트를 컴퓨터에 연결하는 데 사용되는 케이블
PS/2 케이블: 키보드와 마우스를 시스템의 PS/2 포트에 연결하는 데 사용되는 케이블
이더넷 케이블: 시스템에 네트워크 연결을 제공하는 케이블
그 외 모든 오디오 및 USB 케이블

3. 잠시 기다린 후 케이블을 다시 연결합니다. PC를 다시 시작할 때 일반적인 비프음이 들리는지 확인하십시오.

또한 커넥터는 적절한 네트워크 연결에 필요한 케이블의 중요한 구성 요소입니다. 모든 커넥터가 케이블에 단단히 연결되어 있고 양호한 상태인지 항상 확인해야 합니다. 손상된 커넥터는 교체하십시오. 그런 다음 모든 케이블을 분리합니다.

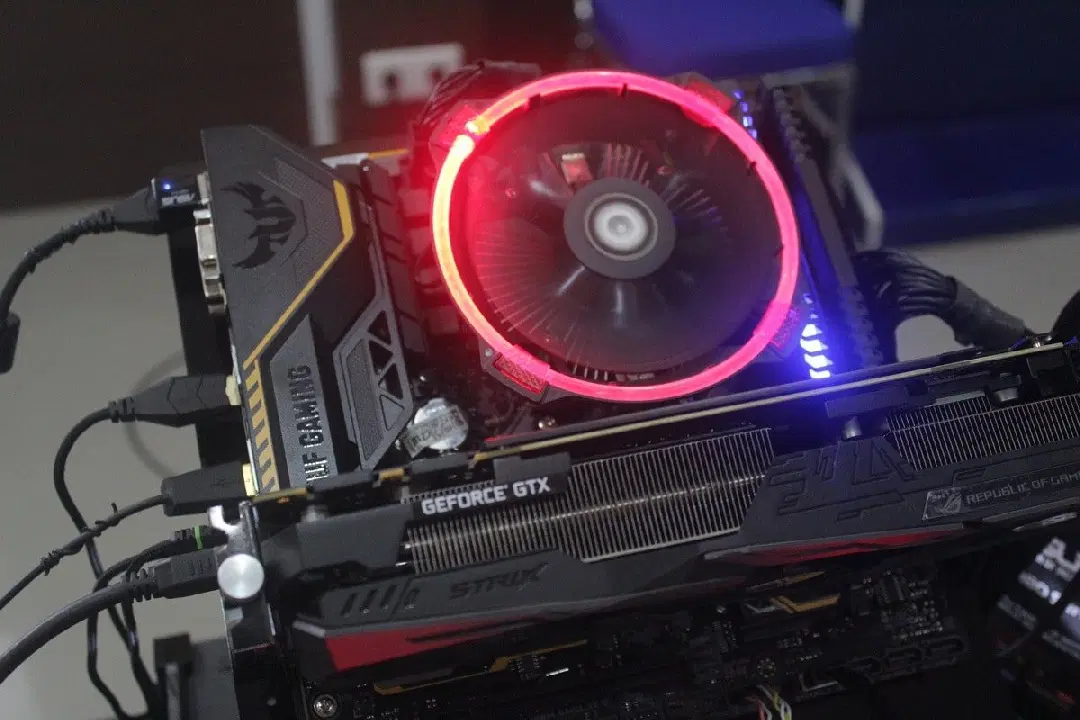

4단계: 모든 확장 카드 분리

확장 카드는 확장 버스를 통해 시스템에 기능을 추가하는 데 사용되는 어댑터 카드 또는 액세서리 카드입니다. 사운드 카드, 그래픽 카드, 네트워크 카드 등이 확장 카드의 예입니다. 이러한 확장 카드는 모두 특정 기능을 향상시키는 데 사용됩니다.

예를 들어, 그래픽 카드는 게임이나 영화 등 비디오 품질을 향상시키는 데 사용됩니다. 때로는 이러한 확장 카드가 시스템 문제를 일으킬 수 있습니다. 따라서 시스템에서 모든 확장 카드를 분리해봅니다. 만약 이 방법으로 문제가 해결되지 않는다면 멀티미터로 PSU를 테스트하기 전에 아래 언급된 추가적인 방법들을 시도해보는 것이 좋습니다.

5단계: PC 환기

고온 환경에서 PC를 사용하면 PC 수명이 단축됩니다. 지속적인 과열은 내부 부품과 시스템 자체를 마모시킵니다. 시스템이 과열되면 팬이 최대 속도로 회전하지만, 필요한 수준으로 냉각되지 않을 수 있습니다. 이 경우 GPU에서 열 부하가 발생하여 ‘서멀 쓰로틀링’이라는 현상이 나타납니다. 이는 팬과 시스템이 열을 제대로 낮추지 못하게 되는 상황입니다.

확장 카드는 과열을 줄이기 위해 성능을 저하시킵니다. PC의 성능이 심각하게 저하되며, 극단적인 경우 온도가 내려가지 않으면 확장 카드가 고장날 수 있습니다. 따라서 다음 사항에 유의해야 합니다.

1. 시스템을 항상 시원하게 유지하고 적절한 환기를 유지해야 합니다.

2. 시스템이 과열되었거나 장시간 사용 후에는 일정 시간 동안 시스템을 유휴 상태로 두십시오.

3. 컴퓨터 케이스 내 공기 흐름에 문제가 있거나 먼지가 쌓였다면 더 나은 냉각 시스템을 추가하는 것을 고려해 보십시오.

6단계: 깨끗하고 통풍이 잘 되는 환경 유지

먼지가 쌓이면 컴퓨터의 환기가 방해를 받아 시스템 성능이 저하될 수 있습니다. 시스템 온도가 올라가면 전원 공급 장치를 포함한 모든 내부 부품이 손상되어 시스템이 충돌할 수 있습니다.

1. 모니터 통풍구를 청소하고 충분한 환기 공간이 있는지 확인합니다.

2. 베개와 같은 부드러운 표면에 PC를 올려놓지 마십시오. 이러한 환경은 시스템을 가라앉게 하고 공기 순환을 차단합니다.

3. 압축 공기 청소기를 사용하여 시스템 통풍구를 청소할 수 있습니다. 내부 부품이 손상되지 않도록 주의해야 합니다.

위에 제시된 문제 해결 방법 중 어느 것도 효과가 없다면 계속해서 멀티미터로 PSU를 테스트하는 방법을 알아보십시오.

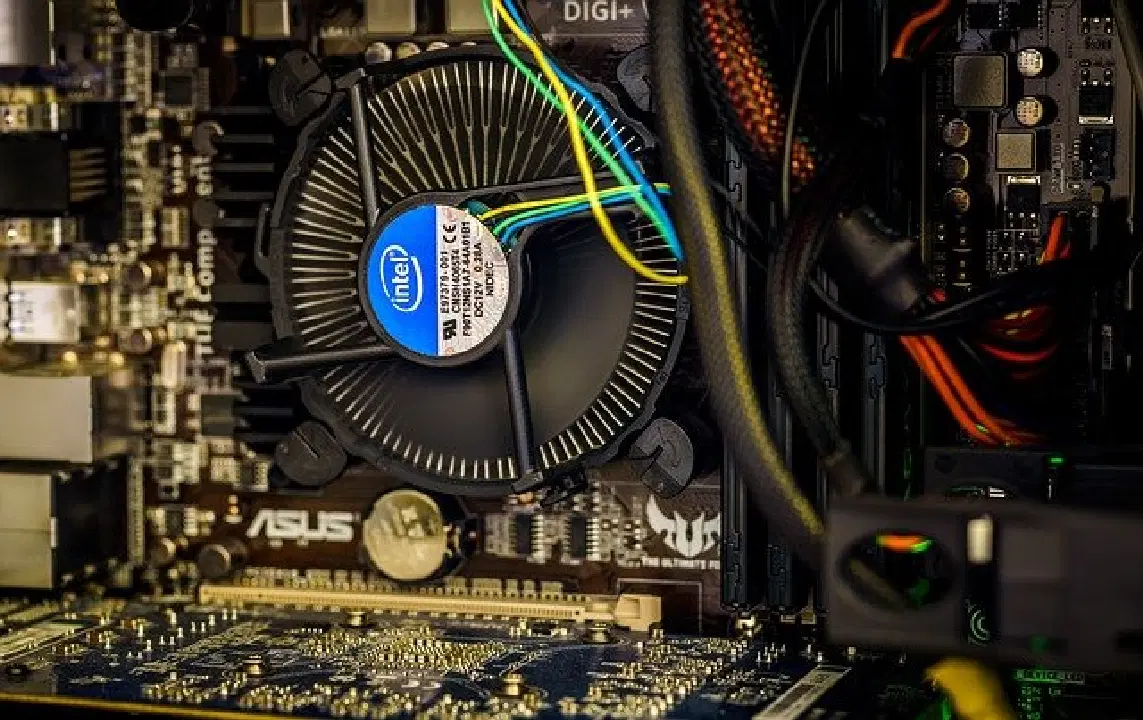

7단계: RAM 및 CPU 분리 후 재연결

위의 방법 중 어느 것도 작동하지 않는다면 마더보드에서 CPU와 RAM을 분리해 보십시오. RAM이 PC와 호환되는지 여부도 확인해야 합니다.

1. CPU를 분리하고 마더보드에서 RAM을 제거합니다.

2. 몇 분 후 CPU를 다시 연결하고 RAM을 마더보드에 다시 삽입합니다.

3. RAM, CPU, 마더보드가 제대로 작동하는지 확인합니다. 관련 문제가 있다면 전문 수리 센터에 문의하거나 필요한 경우 교체를 고려하십시오.

멀티미터를 이용한 PSU 테스트 수행

멀티미터를 사용하여 PSU를 올바르게 테스트하면 전원 공급 장치에 문제가 있는지 확인하고 필요한 경우 교체할 수 있습니다.

참고: 아래 단계는 표준 ATX 전원 공급 장치를 기준으로 설명합니다.

1. 멀티미터로 PSU를 수동으로 테스트하기 전에 위의 모든 예방 조치를 완료해야 합니다.

주의: 고전압 전기를 다루고 있으므로 이 단계를 건너뛰지 마십시오.

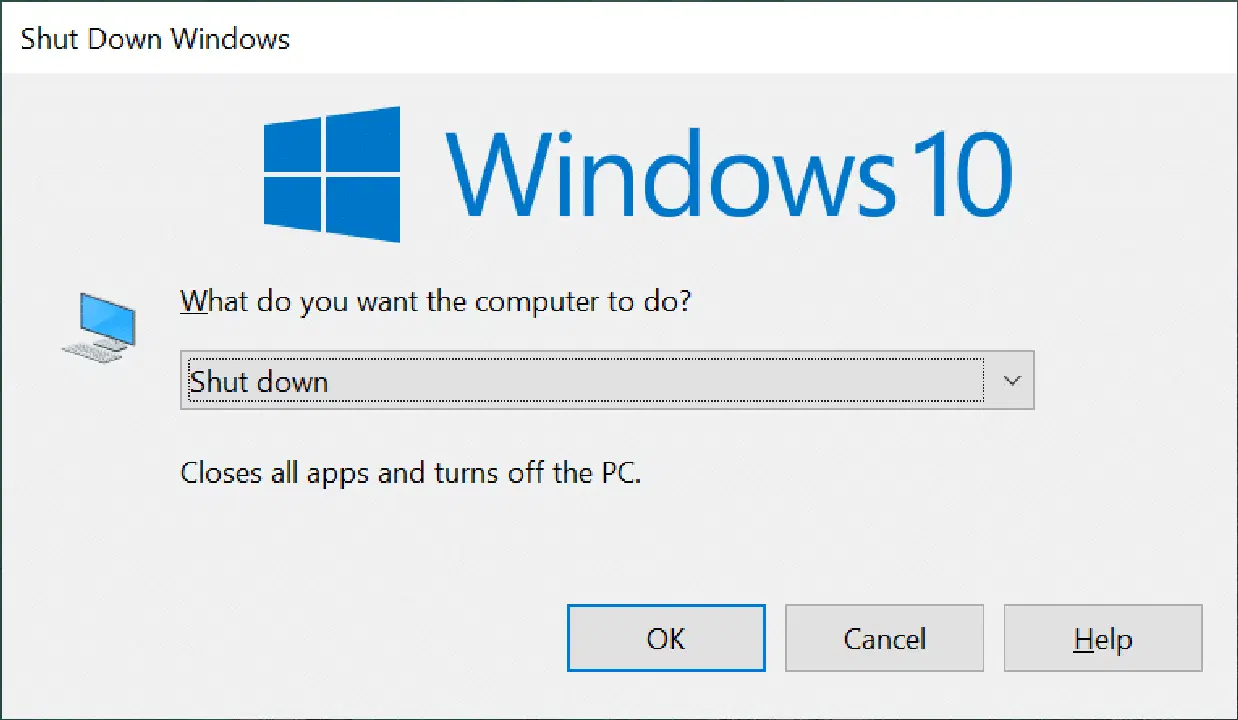

2. PC를 종료하고 모든 케이블을 분리합니다. 시스템에서 모든 연결이 끊어졌는지 확인하십시오.

3. 정전기가 발생하지 않는 평평한 표면에 컴퓨터를 놓습니다. 컴퓨터 케이스를 열고 PSU 뒷면의 스위치를 끕니다.

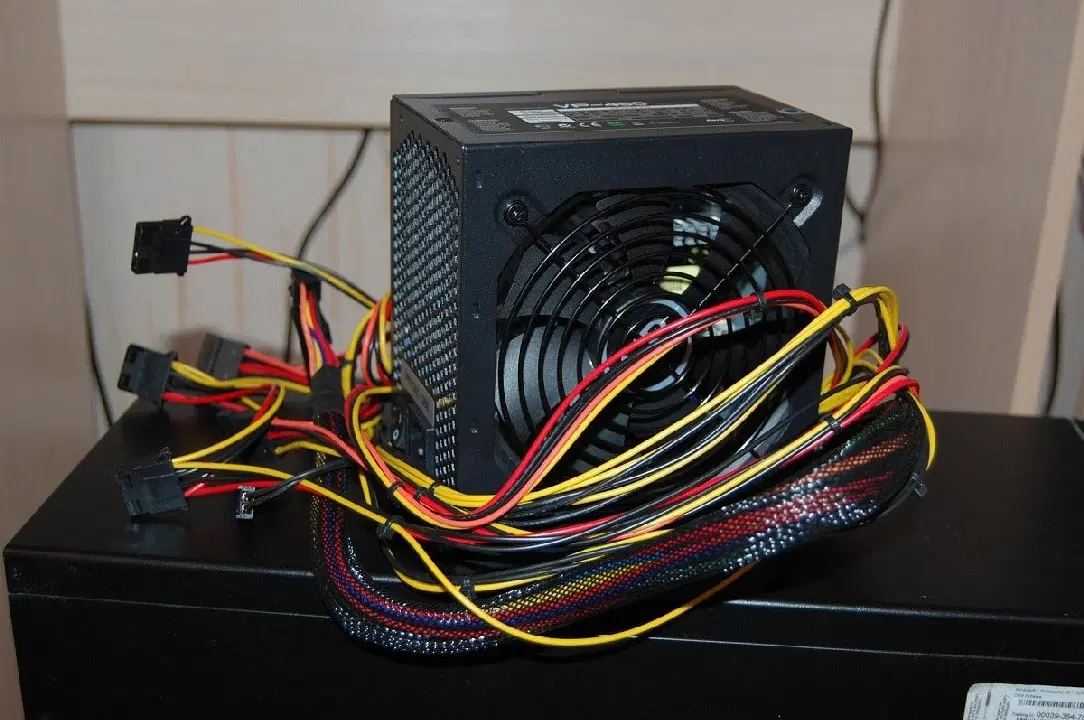

4. 이제 내부 부품에 연결된 모든 전원 커넥터를 분리합니다.

5. 커넥터를 분리한 후 전원 케이블과 함께 그룹화하여 효율적으로 테스트를 진행합니다.

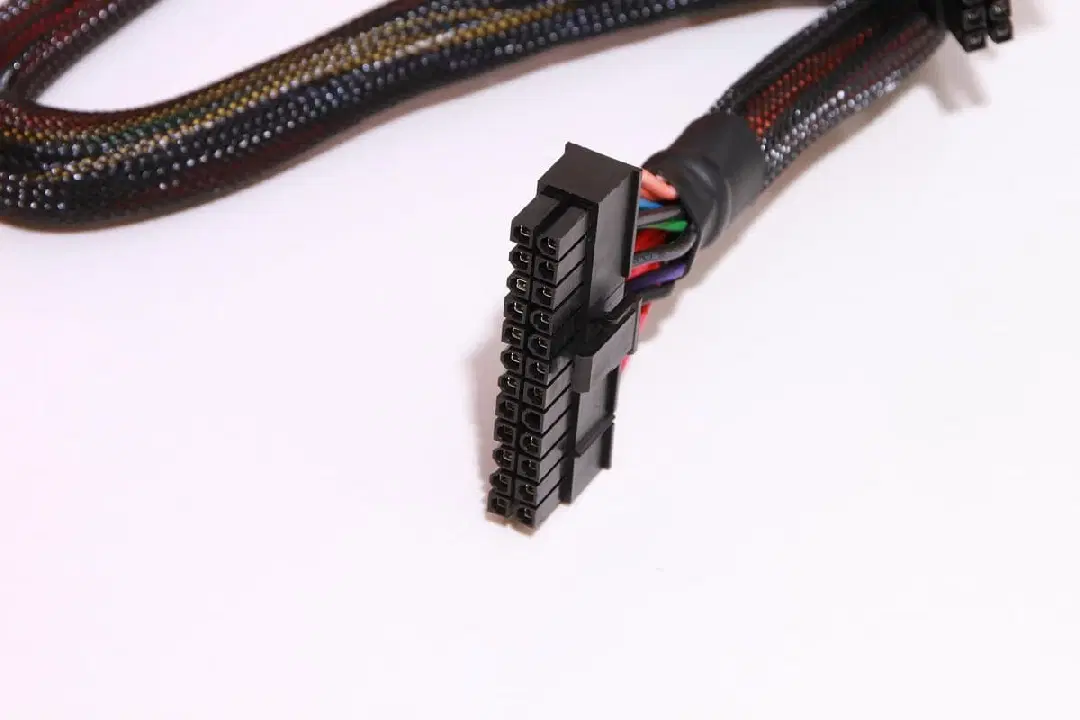

6. 전선을 사용하여 24핀 마더보드 전원 커넥터의 15번과 16번 핀을 연결합니다. 참조를 위해 아래 표를 참고하십시오.

핀	이름	전선 색상	설명
1	+3.3V	주황색	+3.3VDC
2	+3.3V	주황색	+3.3VDC
3	COM	검은색	접지
4	+5V	빨간색	+5VDC
5	COM	검은색	접지
6	+5V	빨간색	+5VDC
7	COM	검은색	접지
8	PWR_ON	회색	파워 굿
9	+5VSB	보라색	+5VDC 대기
10	+12V1	노란색	+12VDC
11	+12V1	노란색	+12VDC
12	+3.3V	주황색	+3.3VDC
13	+3.3V	주황색	+3.3VDC
14	-12V	파란색	-12VDC
15	COM	검은색	접지
16	PS_ON#	녹색	전원 공급 장치 켜짐
17	COM	검은색	접지
18	COM	검은색	접지
19	COM	검은색	접지
20	체크 안 함	흰색	-5VDC(옵션, TX12V v2.01에서 제거됨)
21	+5V	빨간색	+5VDC
22	+5V	빨간색	+5VDC
23	+5V	빨간색	+5VDC
24	COM	검은색	접지

7. PSU 뒷면에서 전압 및 주파수(Hz) 목록을 읽고 해당 국가에 맞는 전원 공급 장치 전압을 설정합니다.

8. 이제 전원 공급 장치를 벽면 콘센트에 연결합니다.

9. PSU 뒷면에 있는 스위치를 켜서 전원을 켭니다. 팬이 회전하는지 확인하고, 회전한다면 다음 단계를 진행합니다. 팬이 회전하지 않으면 PSU에 문제가 있는 것이므로 교체해야 합니다.

참고: 일부 전원 공급 장치는 뒷면에 스위치가 없을 수도 있습니다. 이 경우 장치를 벽에 연결하자마자 팬이 회전하기 시작합니다.

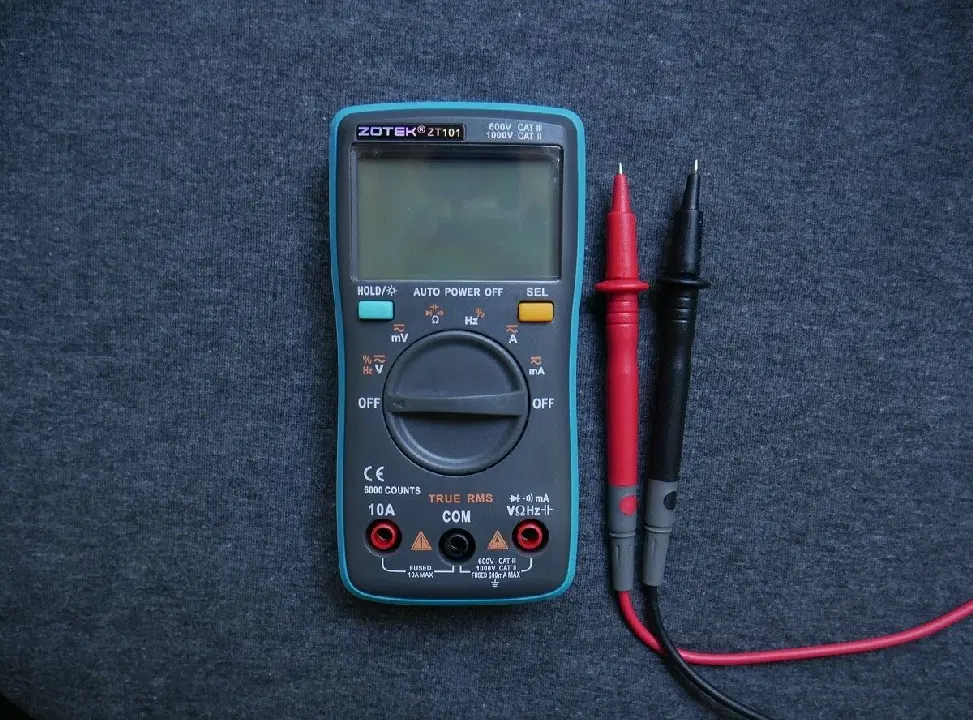

10. 멀티미터를 준비하고 설정 값을 VDC(직류 전압)로 변경합니다.

참고: 멀티미터에 자동 범위 지정 기능이 없으면 범위를 10.00V로 고정합니다.

11. 멀티미터에는 두 개의 프로브가 있습니다. 검은색 프로브는 음극 프로브이고, 빨간색 프로브는 양극 프로브입니다. 검은색 프로브를 검은색 접지 핀에 연결합니다.

12. 이제 24핀 마더보드 전원 커넥터에 전압을 공급하는 모든 핀에 양극 프로브를 연결합니다. 이러한 핀을 통해 전압 공급을 확인하여 각 핀에 전력이 제대로 공급되는지 확인할 수 있습니다.

참고: +3.3VDC, +5VDC, -5VDC(옵션), +12VDC 및 -12VDC 전압 라인이 각 핀 내에 내장되어 있습니다.

13. 멀티미터에 표시된 값을 기록하고, 다음 표에 제시된 허용 범위 내에 있는지 확인합니다.

전압 레일	허용 오차	최소 전압	최대 전압
+3.3VDC	± 5%	+3.135VDC	+3.465VDC
+5VDC	± 5%	+4.750VDC	+5.250VDC
+5VSB	± 5%	+4.750VDC	+5.250VDC
-5VDC(사용된 경우)	± 10%	-4.500VDC	-5.500VDC
+12VDC	± 5%	+11.400VDC	+12.600VDC
-12VDC	± 10%	-10.800VDC	-13.200VDC

14A. 전압 값이 허용 범위를 벗어나면 PSU에 결함이 있는 것이므로 교체해야 합니다.

14B. 전압 값이 허용 범위 내에 있다면 부하 테스트를 계속할 수 있습니다.

15. PSU 뒷면에 있는 스위치를 끄고 벽면 콘센트에서 분리합니다.

16. 4핀 마더보드 전원 커넥터에 연결한 전선을 제거합니다.

17. 이제 모든 내부 부품을 다시 연결합니다.

18. 그런 다음 전원 공급 장치 뒷면의 스위치를 눌러 전원을 켜고 PC 전원을 켭니다.

참고: 케이스 없이도 PC를 켤 수 있습니다. 컴퓨터 케이스 없이 작동하는 것은 완전히 안전합니다. 그러나 케이스 없이 PC가 켜지지 않으면 마더보드에서 해당 점퍼를 옮겨야 합니다.

19. 다른 전원 커넥터에 대해 11~13단계를 반복하고 기록된 전압 값이 허용 범위 내에 있는지 확인합니다(13단계의 표 참고). 기록된 값이 허용 범위를 벗어난다면 PSU를 교체해야 합니다.

20. 결함 있는 PSU를 교체하거나 PSU에 문제가 없다면 PC를 끄고 케이스로 컴퓨터를 덮습니다.

21. 이제 PC를 켜고 문제가 여전히 있는지 확인합니다. 문제가 여전히 존재한다면 PSU가 원인이 아니므로 문제 해결을 시도해 보십시오.

***

이 가이드가 멀티미터로 PSU를 테스트하는 방법과 PSU 관련 문제를 해결하는 데 도움이 되었기를 바랍니다. 이 기사가 어떻게 도움이 되었는지 알려주세요. 또한 이 기사와 관련하여 질문/제안 사항이 있다면 댓글 섹션에 자유롭게 남겨주세요.
